Скорость резания и количество оборотов при пилении дисковые быстрорежущими пилами Hoffmann Garant по металлу Инструмент с покрытием HSS, H

Скорость резания и количество оборотов при пилении дисковые быстрорежущими пилами Hoffmann Garant по металлу Инструмент с покрытием HSS, H

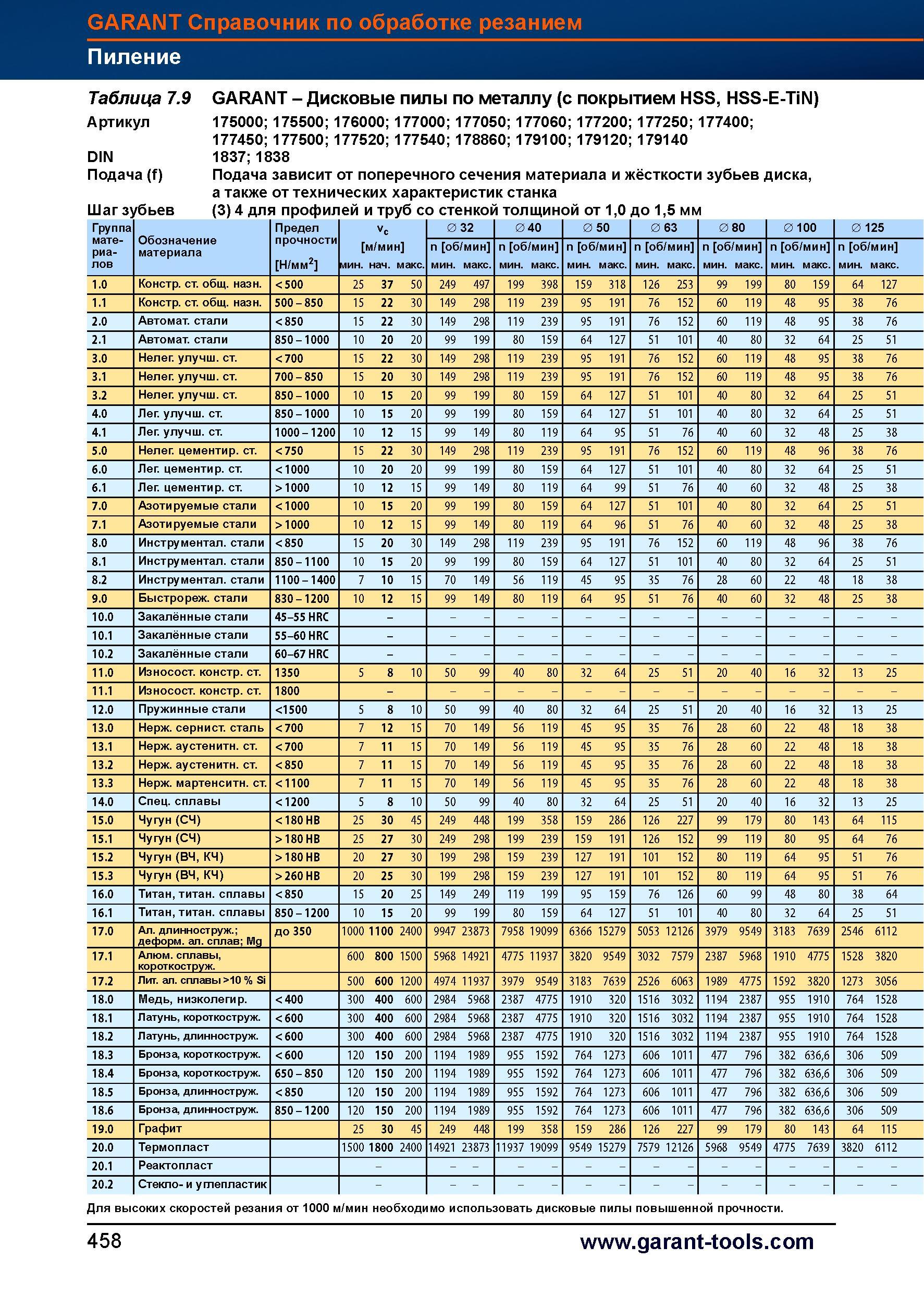

Скорость резания и количество оборотов при пилении дисковые быстрорежущими пилами Hoffmann Garant по металлу Инструмент с покрытием HSS, HSS-E-TiN Подача зависит от поперечного сечения материала и жёсткости зубьев диска, а также от технических характеристик станка (3) 4 для профилей и труб со стенкой толщиной от 1,0 до 1,5 мм Группа Обозначение материала Предел Vc 0 32 0 40 0 50 0 63 0 80 0 100 0 125 мате- риа- м/мин n об/мин лов Н/мм2 минимальная начальная максимальная мин. макс. 1.0 Конструкционные стали общего назначения 500 25 37 50 249 497 199 398 159 318 126 253 99 199 80 159 64 127 1.1 Конструкционные стали общего назначения 500 - 850 15 22 30 149 298 119 239 95 191 76 152 60 119 48 95 38 76 2.0 Автоматные стали 850 15 22 30 149 298 119 239 95 191 76 152 60 119 48 95 38 76 2.1 Автоматные стали 850 - 1000 10 20 20 99 199 80 159 64 127 51 101 40 80 32 64 25 51 3.0 Нелегированные улучшенные стали 700 15 22 30 149 298 119 239 95 191 76 152 60 119 48 95 38 76 3.1 Нелегированные улучшенные стали 700 - 850 15 20 30 149 298 119 239 95 191 76 152 60 119 48 95 38 76 3.2 Нелегированные улучшенные стали 850 - 1000 10 15 20 99 199 80 159 64 127 51 101 40 80 32 64 25 51 4.0 Легированные улучшенные стали 850 - 1000 10 15 20 99 199 80 159 64 127 51 101 40 80 32 64 25 51 4.1 Легированные улучшенные стали 1000 - 1200 10 12 15 99 149 80 119 64 95 51 76 40 60 32 48 25 38 5.0 Нелегированные цементируемые стали 750 15 22 30 149 298 119 239 95 191 76 152 60 119 48 96 38 76 6.0 Легированные цементированные стали 1000 10 20 20 99 199 80 159 64 127 51 101 40 80 32 64 25 51 6.1 Легированные цементированные стали > 1000 10 12 15 99 149 80 119 64 99 51 76 40 60 32 48 25 38 7.0 Азотируемые стали 1000 10 15 20 99 199 80 159 64 127 51 101 40 80 32 64 25 51 7.1 Азотируемые стали > 1000 10 12 15 99 149 80 119 64 96 51 76 40 60 32 48 25 38 8.0 Инструментальные стали 850 15 20 30 149 298 119 239 95 191 76 152 60 119 48 96 38 76 8.1 Инструментальные стали 850 - 1100 10 15 20 99 199 80 159 64 127 51 101 40 80 32 64 25 51 8.2 Инструментальные стали 1100 - 1400 7 10 15 70 149 56 119 45 95 35 76 28 60 22 48 18 38 9.0 Быстрорежущие стали 830 - 1200 10 12 15 99 149 80 119 64 95 51 76 40 60 32 48 25 38 10.0 Закалённые стали 45-55 HRC - 10.1 Закалённые стали 55-60 HRC - 10.2 Закалённые стали 60-67 HRC - 11.0 Износостойкие конструкционные стали 1350 5 8 10 50 99 40 80 32 64 25 51 20 40 16 32 13 25 11.1 Износостойкие конструкционные стали 1800 - 12.0 Пружинные стали 1500 5 8 10 50 99 40 80 32 64 25 51 20 40 16 32 13 25 13.0 Нерж. сернист. сталь 700 7 12 15 70 149 56 119 45 95 35 76 28 60 22 48 18 38 13.1 Нержавеющие аустенитные стали 700 7 11 15 70 149 56 119 45 95 35 76 28 60 22 48 18 38 13.2 Нержавеющие аустенитные стали 850 7 11 15 70 149 56 119 45 95 35 76 28 60 22 48 18 38 13.3 Нержавеющие мартенситные стали 1100 7 11 15 70 149 56 119 45 95 35 76 28 60 22 48 18 38 14.0 Специальные сплавы 1200 5 8 10 50 99 40 80 32 64 25 51 20 40 16 32 13 25 15.0 Чугун (СЧ) 180HB 25 30 45 249 448 199 358 159 286 126 227 99 179 80 143 64 115 15.1 Чугун (СЧ) >180HB 25 27 30 249 298 199 239 159 191 126 152 99 119 80 95 64 76 15.2 Чугун (ВЧ, КЧ) >180HB 20 27 30 199 298 159 239 127 191 101 152 80 119 64 95 51 76 15.3 Чугун (ВЧ, КЧ) >260HB 20 25 30 199 298 159 239 127 191 101 152 80 119 64 95 51 76 16.0 Титан титановые сплавы 850 15 20 25 149 249 119 199 95 159 76 126 60 99 48 80 38 64 16.1 Титан титановые сплавы 850 - 1200 10 15 20 99 199 80 159 64 127 51 101 40 80 32 64 25 51 17.0 Ал. длинноструж. деформ. ал. сплав Mg до 350 1000 1100 2400 9947 23873 7958 19099 6366 15279 5053 12126 3979 9549 3183 7639 2546 6112 17.1 Алюминивые сплавы, короткостружечные 600 800 1500 5968 14921 4775 11937 3820 9549 3032 7579 2387 5968 1910 4775 1528 3820 17.2 Лит. ал. сплавы >10 % Si 500 600 1200 4974 11937 3979 9549 3183 7639 2526 6063 1989 4775 1592 3820 1273 3056 18.0 Медь низколегированная 400 300 400 600 2984 5968 2387 4775 1910 320 1516 3032 1194 2387 955 1910 764 1528 18.1 Латунь короткостружечная 600 300 400 600 2984 5968 2387 4775 1910 320 1516 3032 1194 2387 955 1910 764 1528 18.2 Латунь длинностружечная 600 300 400 600 2984 5968 2387 4775 1910 320 1516 3032 1194 2387 955 1910 764 1528 18.3 Бронза короткостружечная 600 120 150 200 1194 1989 955 1592 764 1273 606 1011 477 796 382 636,6 306 509 18.4 Бронза короткостружечная 650 - 850 120 150 200 1194 1989 955 1592 764 1273 606 1011 477 796 382 636,6 306 509 18.5 Бронза длинностружечная 850 120 150 200 1194 1989 955 1592 764 1273 606 1011 477 796 382 636,6 306 509 18.6 Бронза длинностружечная 850 - 1200 120 150 200 1194 1989 955 1592 764 1273 606 1011 477 796 382 636,6 306 509 19.0 Графит 25 30 45 249 448 199 358 159 286 126 227 99 179 80 143 64 115 20.0 Термопласт 1500 1800 2400 14921 23873 11937 19099 9549 15279 7579 12126 5968 9549 4775 7639 3820 6112 20.1 Реактопласт - 20.2 Стекло- и углепластик - Для высоких скоростей резания от 1000 м/мин необходимо использовать дисковые пилы повышенной прочности. Таблица 7.9 Артикул DIN Подача (f) Шаг зубьев 458 GARANT Справочник по обработке резанием Пиление GARANT - 175000 175500;176000 177000;177050 177060;177200;177250;177400 177450;177500;177520;177540;178860 179100 179120 179140 1837;1838
