Параметры резания при пилении различных материалов цельнотвердосплавной дисковой пилой Hoffmann Garant по металлу Подача на оборот зависит

Параметры резания при пилении различных материалов цельнотвердосплавной дисковой пилой Hoffmann Garant по металлу Подача на оборот зависит

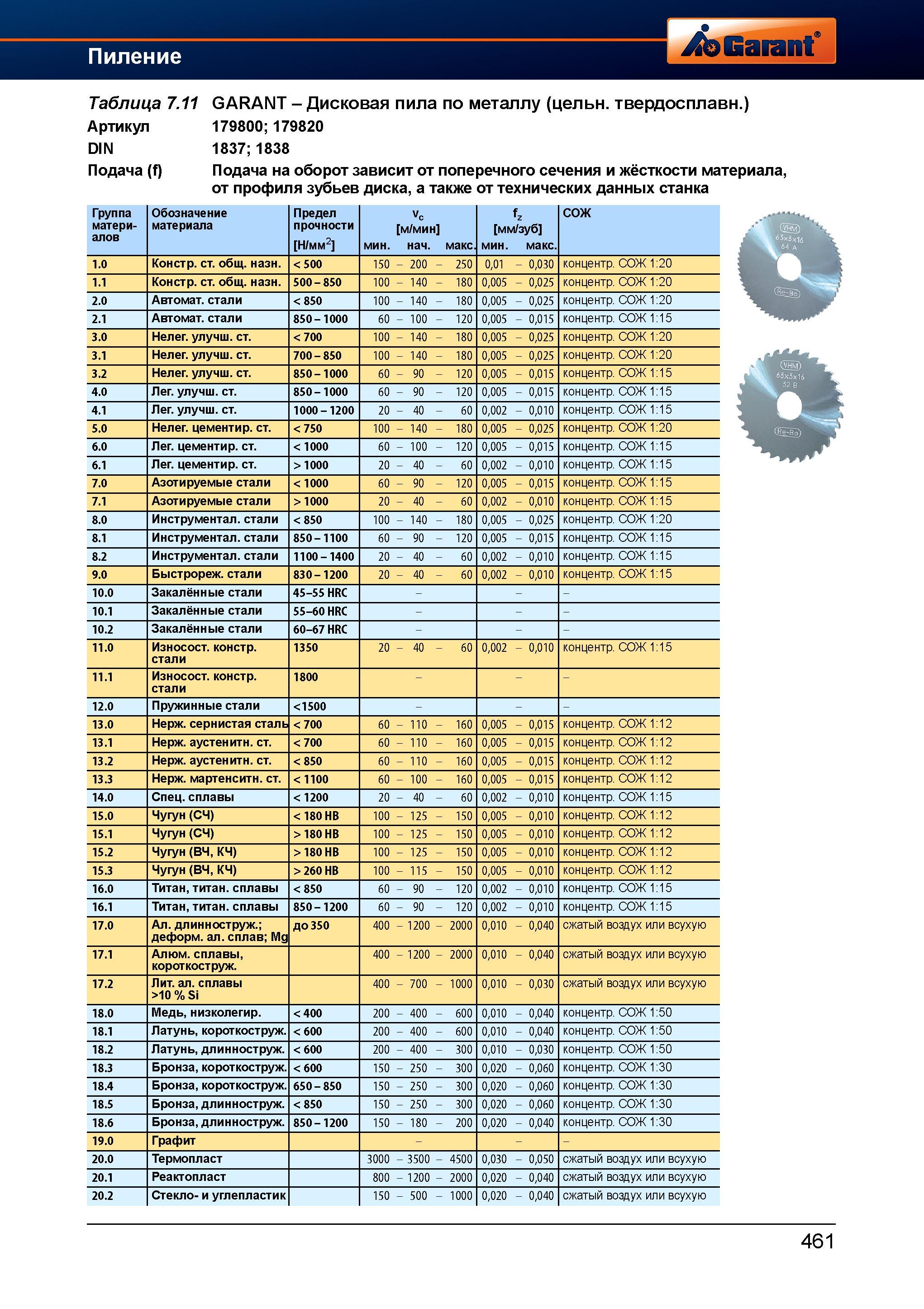

Параметры резания при пилении различных материалов цельнотвердосплавной дисковой пилой Hoffmann Garant по металлу Подача на оборот зависит от поперечного сечения и жёсткости материала, от профиля зубьев диска, а также от технических данных станка Группа Обозначение Предел Vc fz СОЖ материалов материала прочности м/мин мм/зуб Н/мм2 мин. нач. макс мин. макс. 1.0 Конструкционные стали общего назначения 500 150 - 200 - 250 0,01 - 0,030 концентр. СОЖ 1 20 1.1 Конструкционные стали общего назначения 500 - 850 100 - 140 - 180 0,005 - 0,025 концентр. СОЖ 1 20 2.0 Автоматные стали 850 100 - 140 - 180 0,005 - 0,025 концентр. СОЖ 1 20 2.1 Автоматные стали 850 - 1000 60 - 100 - 120 0,005 - 0,015 концентр. СОЖ 1 15 3.0 Нелегированные улучшенные стали 700 100 - 140 - 180 0,005 - 0,025 концентр. СОЖ 1 20 3.1 Нелегированные улучшенные стали 700 - 850 100 - 140 - 180 0,005 - 0,025 концентр. СОЖ 1 20 3.2 Нелегированные улучшенные стали 850 - 1000 60 - 90 - 120 0,005 - 0,015 концентр. СОЖ 1 15 4.0 Легированные улучшенные стали 850 - 1000 60 - 90 - 120 0,005 - 0,015 концентр. СОЖ 1 15 4.1 Легированные улучшенные стали 1000 - 1200 20 - 40 - 60 0,002 - 0,010 концентр. СОЖ 1 15 5.0 Нелегированные цементируемые стали 750 100 - 140 - 180 0,005 - 0,025 концентр. СОЖ 1 20 6.0 Легированные цементированные стали 1000 60 - 100 - 120 0,005 - 0,015 концентр. СОЖ 1 15 6.1 Легированные цементированные стали > 1000 20 - 40 - 60 0,002 - 0,010 концентр. СОЖ 1 15 7.0 Азотируемые стали 1000 60 - 90 - 120 0,005 - 0,015 концентр. СОЖ 1 15 7.1 Азотируемые стали > 1000 20 - 40 - 60 0,002 - 0,010 концентр. СОЖ 1 15 8.0 Инструментальные стали 850 100 - 140 - 180 0,005 - 0,025 концентр. СОЖ 1 20 8.1 Инструментальные стали 850 - 1100 60 - 90 - 120 0,005 - 0,015 концентр. СОЖ 1 15 8.2 Инструментальные стали 1100 - 1400 20 - 40 - 60 0,002 - 0,010 концентр. СОЖ 1 15 9.0 Быстрорежущие стали 830 - 1200 20 - 40 - 60 0,002 - 0,010 концентр. СОЖ 1 15 10.0 Закалённые стали 45-55 HRC - 10.1 Закалённые стали 55-60 HRC - 10.2 Закалённые стали 60-67 HRC - 11.0 Износостойкие конструкционные стали 1350 20 - 40 - 60 0,002 - 0,010 концентр. СОЖ 1:15 11.1 Износостойкие конструкционные стали 1800 - 12.0 Пружинные стали 1500 - 13.0 Нержавеющая сернистая сталь 700 60 - 110 - 160 0,005 - 0,015 концентр. СОЖ 1 12 13.1 Нержавеющие аустенитные стали 700 60 - 110 - 160 0,005 - 0,015 концентр. СОЖ 1 12 13.2 Нержавеющие аустенитные стали 850 60 - 110 - 160 0,005 - 0,015 концентр. СОЖ 1 12 13.3 Нержавеющие мартенситные стали 1100 60 - 100 - 160 0,005 - 0,015 концентр. СОЖ 1 12 14.0 Спец.сплавы 1200 20 - 40 - 60 0,002 - 0,010 концентр. СОЖ 1 15 15.0 Чугун (СЧ) 180 HB 100 - 125 - 150 0,005 - 0,010 концентр. СОЖ 1 12 15.1 Чугун (СЧ) > 180 HB 100 - 125 - 150 0,005 - 0,010 концентр. СОЖ 1 12 15.2 Чугун (ВЧ, КЧ) > 180 HB 100 - 125 - 150 0,005 - 0,010 концентр. СОЖ 1 12 15.3 Чугун (ВЧ, КЧ) > 260 HB 100 - 115 - 150 0,005 - 0,010 концентр. СОЖ 1 12 16.0 Титан титановые сплавы 850 60 - 90 - 120 0,002 - 0,010 концентр. СОЖ 1 15 16.1 Титан титановые сплавы 850 - 1200 60 - 90 - 120 0,002 - 0,010 концентр. СОЖ 1 15 17.0 Ал. длинноструж. деформ. ал. сплав Mg до 350 400 - 1200 - 2000 0,010 - 0,040 сжатый воздух или всухую 17.1 Алюминивые сплавы, короткостружечные 400 - 1200 - 2000 0,010 - 0,040 сжатый воздух или всухую 17.2 Лит. ал. сплавы >10 % Si 400 - 700 - 1000 0,010 - 0,030 сжатый воздух или всухую 18.0 Медь низколегированная 400 200 - 400 - 600 0,010 - 0,040 концентр. СОЖ 1 50 18.1 Латунь короткостружечная 600 200 - 400 - 600 0,010 - 0,040 концентр. СОЖ 1 50 18.2 Латунь длинностружечная 600 200 - 400 - 300 0,010 - 0,030 концентр. СОЖ 1 50 18.3 Бронза короткостружечная 600 150 - 250 - 300 0,020 - 0,060 концентр. СОЖ 1 30 18.4 Бронза короткостружечная 650 - 850 150 - 250 - 300 0,020 - 0,060 концентр. СОЖ 1 30 18.5 Бронза длинностружечная 850 150 - 250 - 300 0,020 - 0,060 концентр. СОЖ 1 30 18.6 Бронза длинностружечная 850 - 1200 150 - 180 - 200 0,020 - 0,040 концентр. СОЖ 1 30 19.0 Графит - 20.0 Термопласт 3000 - 3500 - 4500 0,030 - 0,050 сжатый воздух или всухую 20.1 Реактопласт 800 - 1200 - 2000 0,020 - 0,040 сжатый воздух или всухую 20.2 Стекло- и углепластик 150 - 500 - 1000 0,020 - 0,040 сжатый воздух или всухую 461 Таблица 7.11 GARANT - Артикул 179800 179820 DIN 1837 1838 Подача (f)
