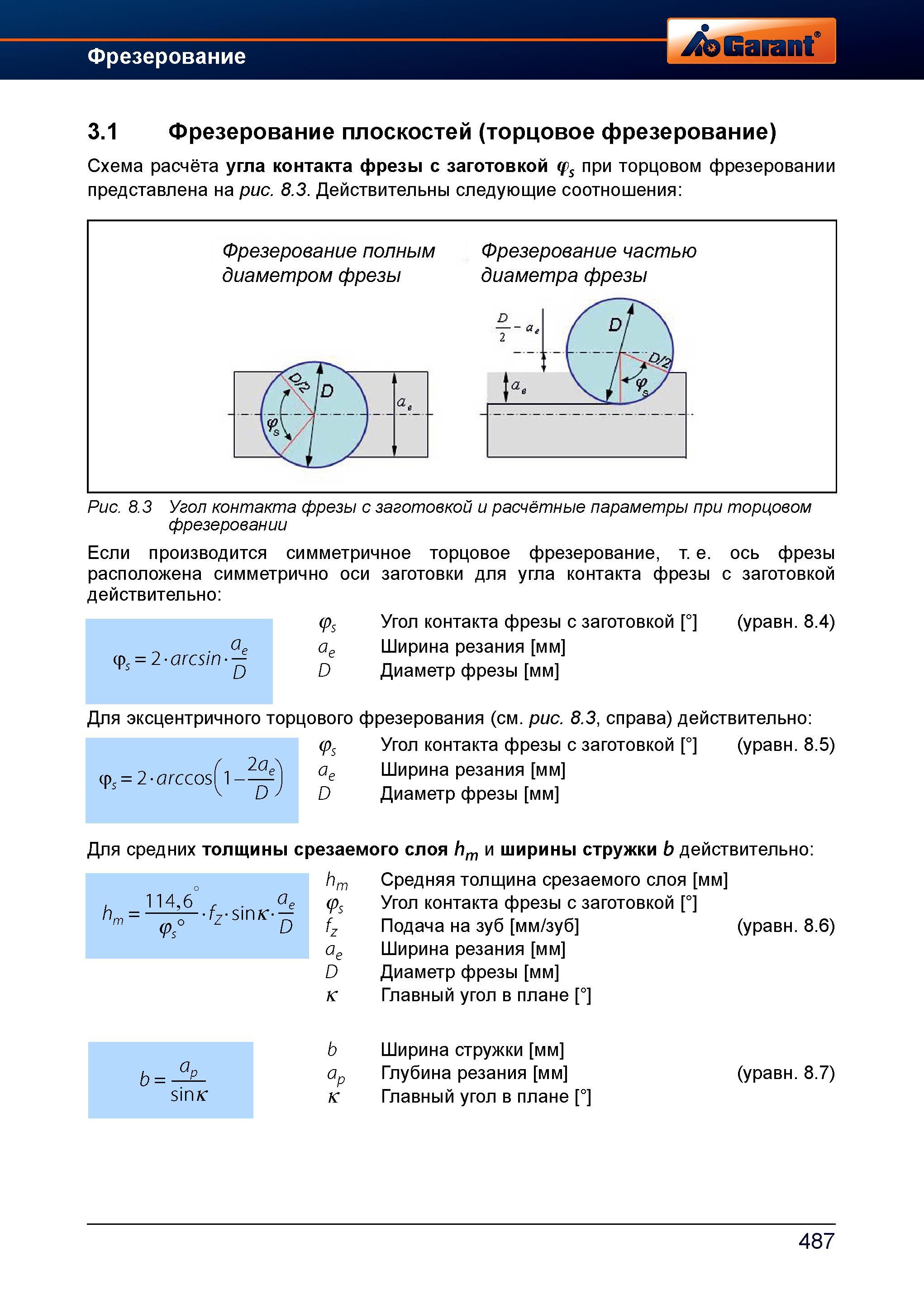

Схема расчёта угла контакта фрезы с заготовкой fs при торцовом фрезеровании представлена на рисунке Действительны следующие соотношения Фрезерование полным диаметром фрезы (К Id \ Фрезерование частью диаметра фрезы Рис. 8.3 Угол контакта фрезы с заготовкой и расчётные параметры при торцовом фрезеровании Если производится симметричное торцовое фрезерование, т. е. ось фрезы расположена симметрично оси заготовки для угла контакта фрезы с заготовкой действительно q>s Угол контакта фрезы с заготовкой ° (уравн. 8.4) ae Ширина резания мм D Диаметр фрезы мм ae 9s = 2 arcsin d Для эксцентричного торцового фрезерования (см. рис. 8.3, справа) действительно q>s Угол контакта фрезы с заготовкой ° (уравн. 8.5) ae Ширина резания мм D Диаметр фрезы мм О (i 2аЛ 9s = 2 arccos l -J Для средних толщины срезаемого слоя hm и ширины стружки b действительно hm Средняя толщина срезаемого слоя мм q>s Угол контакта фрезы с заготовкой ° fz Подача на зуб мм/зуб (уравн. 8.6) ae Ширина резания мм D Диаметр фрезы мм к Главный угол в плане ° , 114,6 , . ae hm = f7 sin к m ф° 7 D b = -a-SinK b Ширина стружки мм ap Глубина резания мм (уравн. 8.7) к Главный угол в плане ° 487 Фрезерование плоскостей (торцовое фрезерование)
