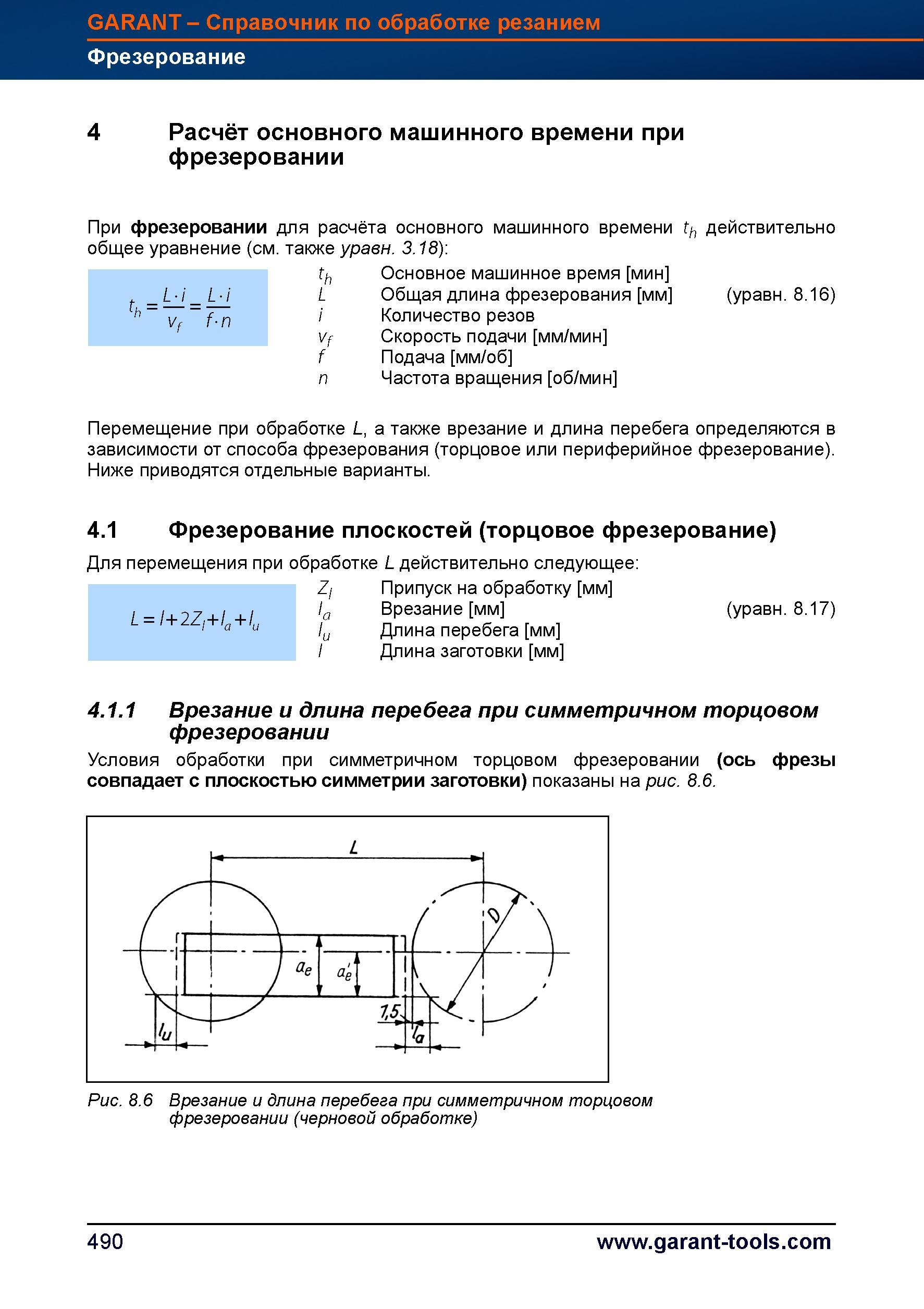

При фрезеровании для расчёта основного машинного времени действительно общее уравнение Перемещение при обработке L, а также врезание и длина перебега определяются в зависимости от способа фрезерования (торцовое или периферийное фрезерование). Ниже приводятся отдельные варианты. 4.1 Фрезерование плоскостей (торцовое фрезерование) Для перемещения при обработке L действительно следующее Zj Припуск на обработку мм Ia Врезание мм (уравн. 8.17) lu Длина перебега мм I Длина заготовки мм 4.1.1 Врезание и длина перебега при симметричном торцовом фрезеровании Условия обработки при симметричном торцовом фрезеровании (ось фрезы совпадает с плоскостью симметрии заготовки) показаны на рис. 8.6. Рис. 8.6 Врезание и длина перебега при симметричном торцовом фрезеровании (черновой обработке) L = j + 2Zi + ja + ju , L i L i h vf f n 490 GARANT - Справочник по обработке резанием Фрезерование 4 Расчёт основного машинного времени при фрезеровании (см. также уравн. 3.18) th Основное машинное время мин L Общая длина фрезерования мм (уравн. 8.16) i Количество резов Vf Скорость подачи мм/мин f Подача мм / об n Частота вращения об/мин
