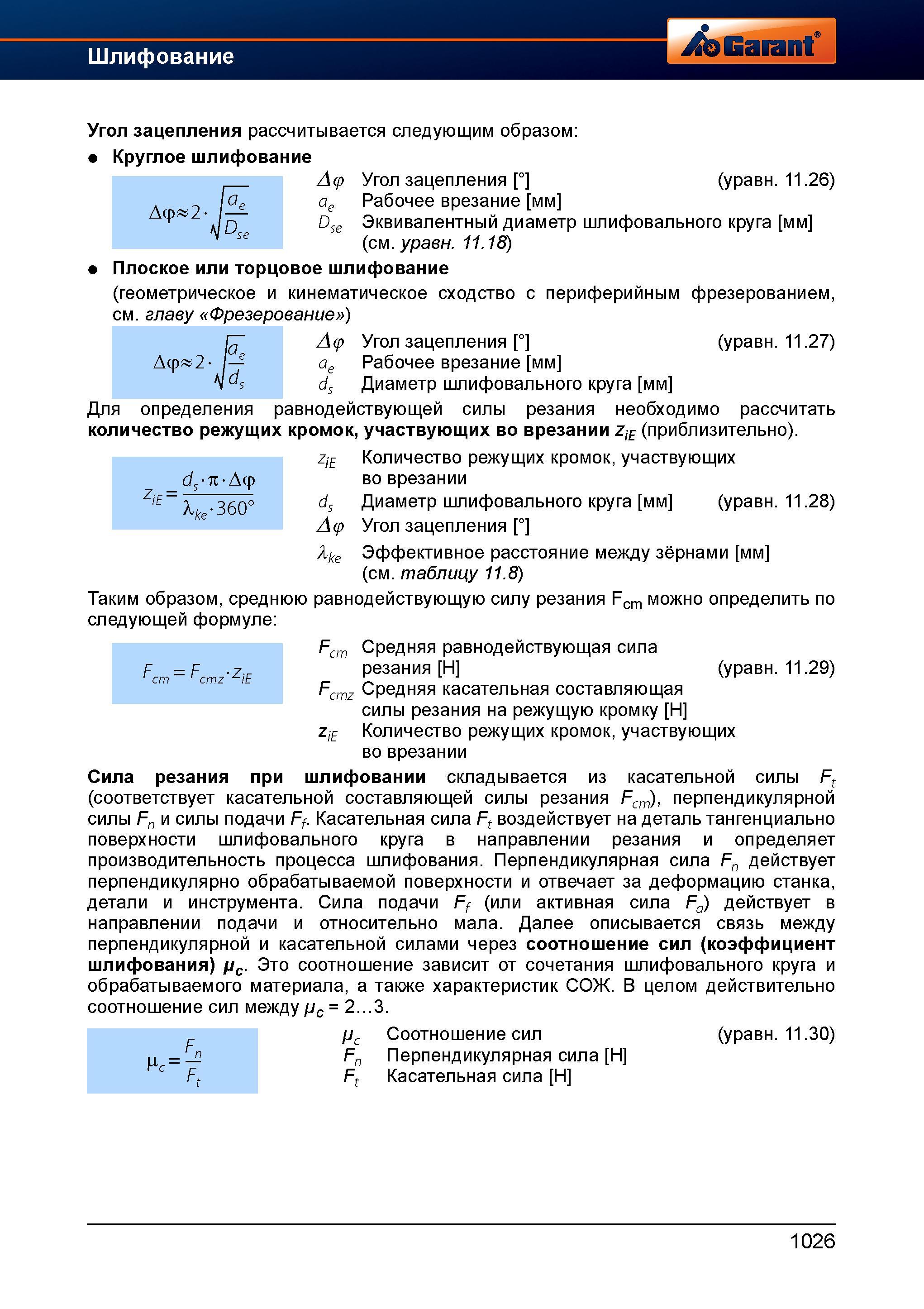

Сила резания при шлифовании складывается из касательной силы Ft (соответствует касательной составляющей силы резания Fcm), перпендикулярной силы Fn и силы подачи Ff. Касательная сила Ft воздействует на деталь тангенциально поверхности шлифовального круга в направлении резания и определяет производительность процесса шлифования. Перпендикулярная сила Fn действует перпендикулярно обрабатываемой поверхности и отвечает за деформацию станка, детали и инструмента. Сила подачи Ff (или активная сила Fa) действует в направлении подачи и относительно мала. Далее описывается связь между перпендикулярной и касательной силами через соотношение сил (коэффициент шлифования) ус. Это соотношение зависит от сочетания шлифовального круга и обрабатываемого материала, а также характеристик СОЖ. В целом действительно соотношение сил между Vc = 2...3. Соотношение сил (уравн. 11.30) Перпендикулярная сила Н Касательная сила Н Vc Ft 1026 Угол зацепления рассчитывается следующим образом Круглое шлифование Угол зацепления (уравн. и.26) ae Рабочее врезание мм Dse Эквивалентный диаметр шлифовального круга мм (см. уоавн. 11.18) Плоское или торцовое шлифование (геометрическое и кинематическое сходство с периферийным см. главу Фрезерование ) фрезерованием, Аф 2 - б А/ ds Aq Угол зацепления ° ae Рабочее врезание мм ds Диаметр шлифовального круга мм (уравн. 11.27) Для определения равнодействующей силы резания необходимо рассчитать количество режущих кромок, участвующих во врезании ziE (приблизительно). ziE Z;r = ds -п- Аф X ke -3 (3 о ° Количество режущих кромок, участвующих во врезании Диаметр шлифовального круга мм (уравн. 11.28) Угол зацепления ° Эффективное расстояние между зёрнами мм (см. таблицу 11.8) Таким образом, среднюю равнодействующую силу резания Fcm можно определить по следующей формуле ds Aq he F = F - cm cmz Z;c Fc. Fc (уравн. 11.29) Средняя равнодействующая сила резания Н Средняя касательная составляющая силы резания на режущую кромку Н ziE Количество режущих кромок, участвующих во врезании
