Классификация материалов по группам GARANT - Продолжение группы 6 0 GARANT Группа материалов Номер материала Обозначение DIN Удельная сила

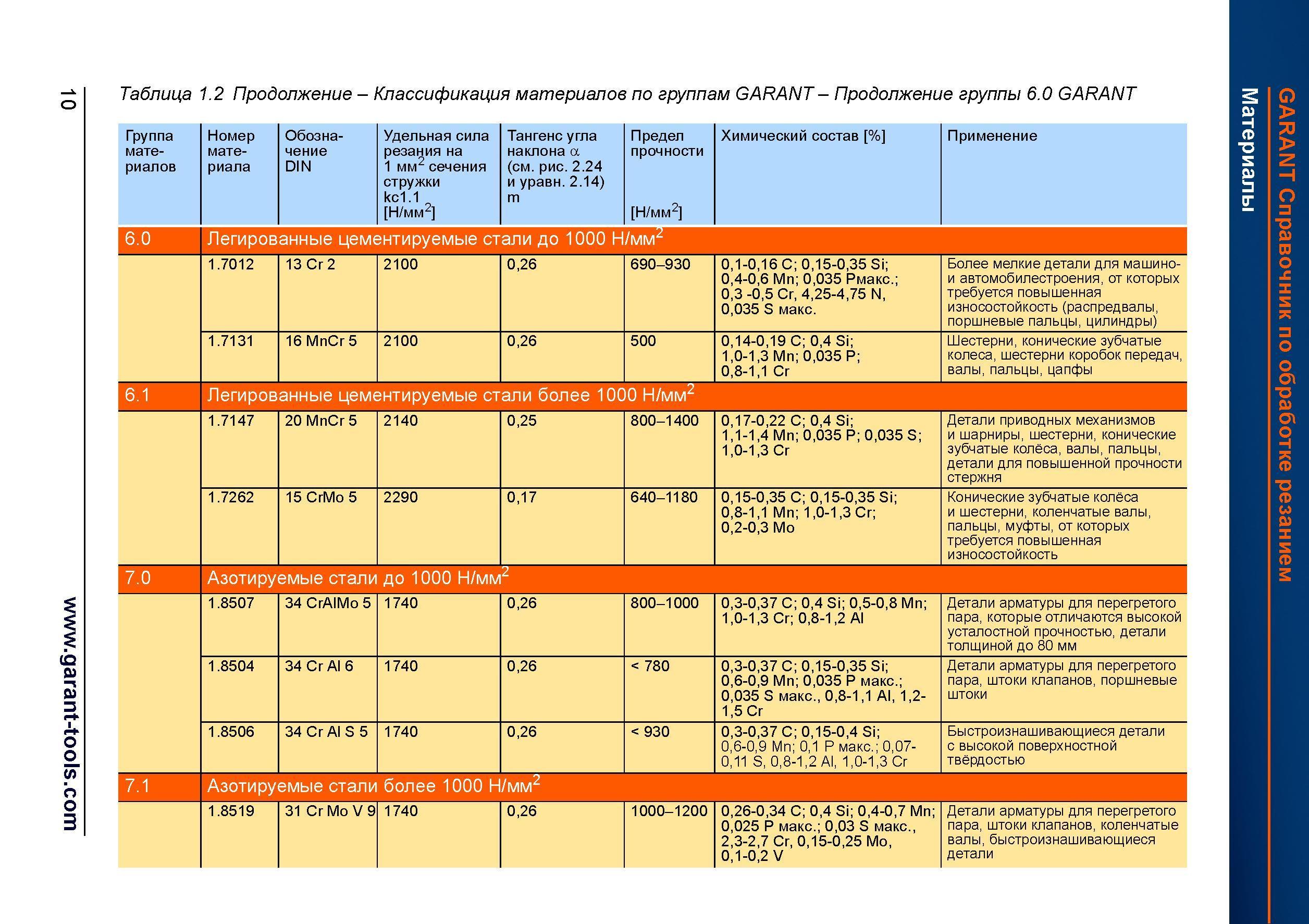

Классификация материалов по группам GARANT - Продолжение группы 6.0 GARANT Группа материалов Номер материала Обозначение DIN Удельная сила резания на 1 мм2 сечения стружки кс1.1 Н/мм2 Тангенс угла наклона а (см. рис. 2.24 и уравн. 2.14) m Предел прочности Н/мм2 Химический состав % Применение 6.0 Легированные цементируемые стали до 1000 Н/мм2 1.7012 13 Сг 2 2100 0,26 690-930 0,1-0,16 С 0,15-0,35 Si 0,4-0,6 Мп 0,035 Рмакс. 0,3-0,5 Сг, 4,25-4,75 N, 0,035 S макс. Более мелкие детали для машино-и автомобилестроения, от которых требуется повышенная износостойкость (распредвалы, поршневые пальцы, цилиндры) 1.7131 16 МпСг 5 2100 0,26 500 0,14-0,19 С 0,4 Si 1,0-1,3 Мп 0,035 Р 0,8-1,1 Сг Шестерни, конические зубчатые колеса, шестерни коробок передач, валы, пальцы, цапфы 6.1 Легированные цементируемые стали более 1000 Н/мм2 1.7147 20 МпСг 5 2140 0,25 800-1400 0,17-0,22 С 0,4 Si 1,1-1,4 Мп 0,035 Р 0,035 S 1,0-1,3 Сг Детали приводных механизмов и шарниры, шестерни, конические зубчатые колёса, валы, пальцы, детали для повышенной прочности стержня 1.7262 15 СгМо 5 2290 0,17 640-1180 0,15-0,35 С 0,15-0,35 Si 0,8-1,1 Мп 1,0-1,3 Сг 0,2-0,3 Мо Конические зубчатые колёса и шестерни, коленчатые валы, пальцы, муфты, от которых требуется повышенная износостойкость 7.0 Азотируемые стали до 1000 Н/мм 1.8507 34 CrAIMo 5 1740 0,26 800-1000 0,3-0,37 С 0,4 Si 0,5-0,8 Мп 1,0-1,3 Сг 0,8-1,2 AI Детали арматуры для перегретого пара, которые отличаются высокой усталостной прочностью, детали толщиной до 80 мм 1.8504 34 Cr AI 6 1740 0,26 780 0,3-0,37 С 0,15-0,35 Si 0,6-0,9 Мп 0,035 Р макс. 0,035 S макс., 0,8-1,1 AI, 1,2-1,5 Сг Детали арматуры для перегретого пара, штоки клапанов, поршневые штоки 1.8506 34 Cr AI S 5 1740 0,26 930 0,3-0,37 С 0,15-0,4 Si 0,6-0,9 Мп 0,1 Р макс. 0,07-0,11 S, 0,8-1,2 AI, 1,0-1,3 Сг Быстроизнашивающиеся детали с высокой поверхностной твёрдостью 7.1 Азотируемые стали более 1000 Н/мм2 1.8519 31 Cr Mo V 9 1740 0,26 1000-1200 0,26-0,34 С 0,4 Si 0,4-0,7 Мп 0,025 Р макс. 0,03 S макс., 2,3-2,7 Сг, 0,15-0,25 Мо, 0,1-0,2 V Детали арматуры для перегретого пара, штоки клапанов, коленчатые валы, быстроизнашивающиеся детали GARANT Справочник по обработке резанием Материалы
