Автоматные стали 850-1000 Н/мм Детали массового производства высочайшей прочности, автопромышленность, приборостроение и машиностроение 3

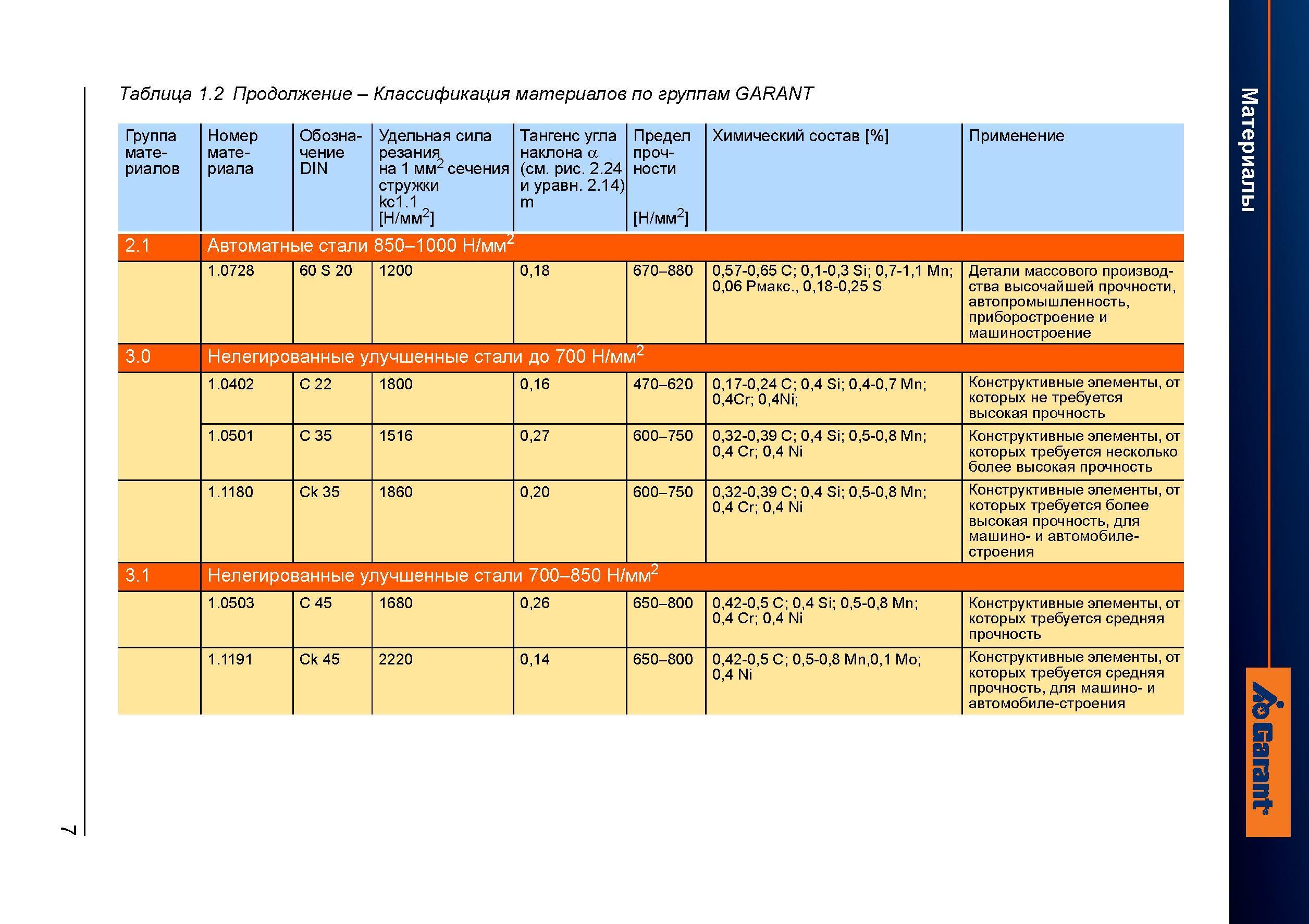

Автоматные стали 850-1000 Н/мм Детали массового производства высочайшей прочности, автопромышленность, приборостроение и машиностроение 3.0 Нелегированные улучшенные стали до 700 Н/мм2 1.0402 С 22 1800 0,16 470-620 0,17-0,24 С 0,4 Si 0,4-0,7 Мп 0,4Cr;0,4Ni Конструктивные элементы, от которых не требуется высокая прочность 1.0501 С 35 1516 0,27 600-750 0,32-0,39 С 0,4 Si 0,5-0,8 Мп 0,4 Сг 0,4 Ni Конструктивные элементы, от которых требуется несколько более высокая прочность 1.1180 Ск 35 1860 0,20 600-750 0,32-0,39 С 0,4 Si 0,5-0,8 Мп 0,4 Сг 0,4 Ni Конструктивные элементы, от которых требуется более высокая прочность, для машино- и автомобилестроения 3.1 Нелегированные улучшенные стали 700-850 Н/мм2 1.0503 С 45 1680 0,26 650-800 0,42-0,5 С 0,4 Si 0,5-0,8Мп 0,4 Сг 0,4 Ni Конструктивные элементы, от которых требуется средняя прочность 1.1191 Ск 45 2220 0,14 650-800 0,42-0,5 С 0,5-0,8 Мп,0,1 Мо 0,4 Ni Конструктивные элементы, от которых требуется средняя прочность, для машино- и автомобиле-строения Таблица 1.2 Продолжение - Классификация материалов по группам GARANT Группа материалов Номер материала Обозначение DIN Удельная сила резания на 1 мм2 сечения стружки кс1.1 Н/мм2 Тангенс угла наклона а (см. рис. 2.24 и уравн. 2.14) m Предел прочности Н/мм2 Химический состав % Применение 2.1 1.0728 60 S 20 1200 0,18 670-880 0,57-0,65 С 0,1-0,3 Si 0,7-1,1 Мп 0,06 Рмакс., 0,18-0,25 S
