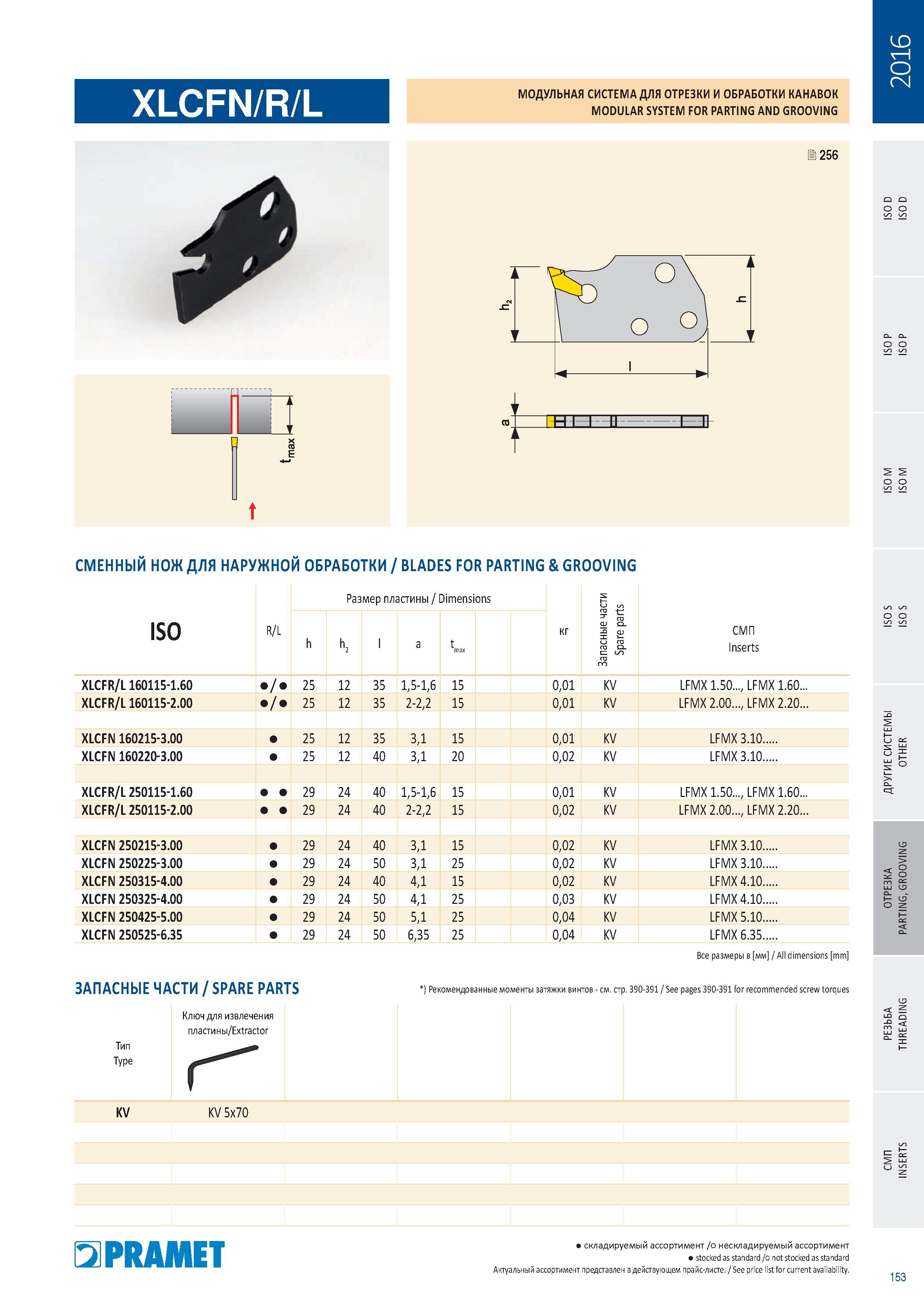

Сменное режущее отрезное лезвие Pramet XLCFN/R/L для модульных инструментальных токарных систем Изображение Основные размеры Обозначение МОДУЛЬНАЯ СИСТЕМА ДЛЯ ОТРЕЗКИ И ОБРАБОТКИ КАНАВОК MODULAR SYSTEM FOR PARTING AND GROOVING HI I ТГ t ID СМЕННЫЙ НОЖ для наружной обработки / BLADES FOR PARTING GROOVING Размер пластины Dimensions ISO R/L h h2 l a t max кг Запасные части Spare part СМП Inserts XLCFR/L 160115-1.60 / 25 12 35 1,5-1,6 15 0,01 KV LFMX 1.50. LFMX 1.60. XLCFR/L 160115-2.00 / 25 12 35 2-2,2 15 0,01 KV LFMX 2.00. LFMX 2.20. XLCFN 160215-3.00 25 12 35 3,1 15 0,01 KV LFMX 3.10 XLCFN 160220-3.00 25 12 40 3,1 20 0,02 KV LFMX 3.10 XLCFR/L 250115-1.60 29 24 40 1,5-1,6 15 0,01 KV LFMX 1.50., LFMX 1.60. XLCFR/L 250115-2.00 29 24 40 2-2,2 15 0,02 KV LFMX 2.00. LFMX 2.20. о Е О XLCFN 250215-3.00 29 24 40 3,1 15 0,02 KV LFMX 3.10 XLCFN 250225-3.00 29 24 50 3,1 25 0,02 KV LFMX 3.10 XLCFN 250315-4.00 29 24 40 4,1 15 0,02 KV LFMX 4.10 XLCFN 250325-4.00 29 24 50 4,1 25 0,03 KV LFMX 4.10 XLCFN 250425-5.00 29 24 50 5,1 25 0,04 KV LFMX 5.10 XLCFN 250525-6.35 29 24 50 6,35 25 0,04 KV LFMX 6.35 Запасные части Spare parts Все размеры в мм All dimensions mm Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Ключ для извлечения пластины/Extractor Тип Type KV KV 5x70 Pramet складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальная номенклатура инструмента Прамет представлена в действующем прайс-листе See price list for current availability. 153
