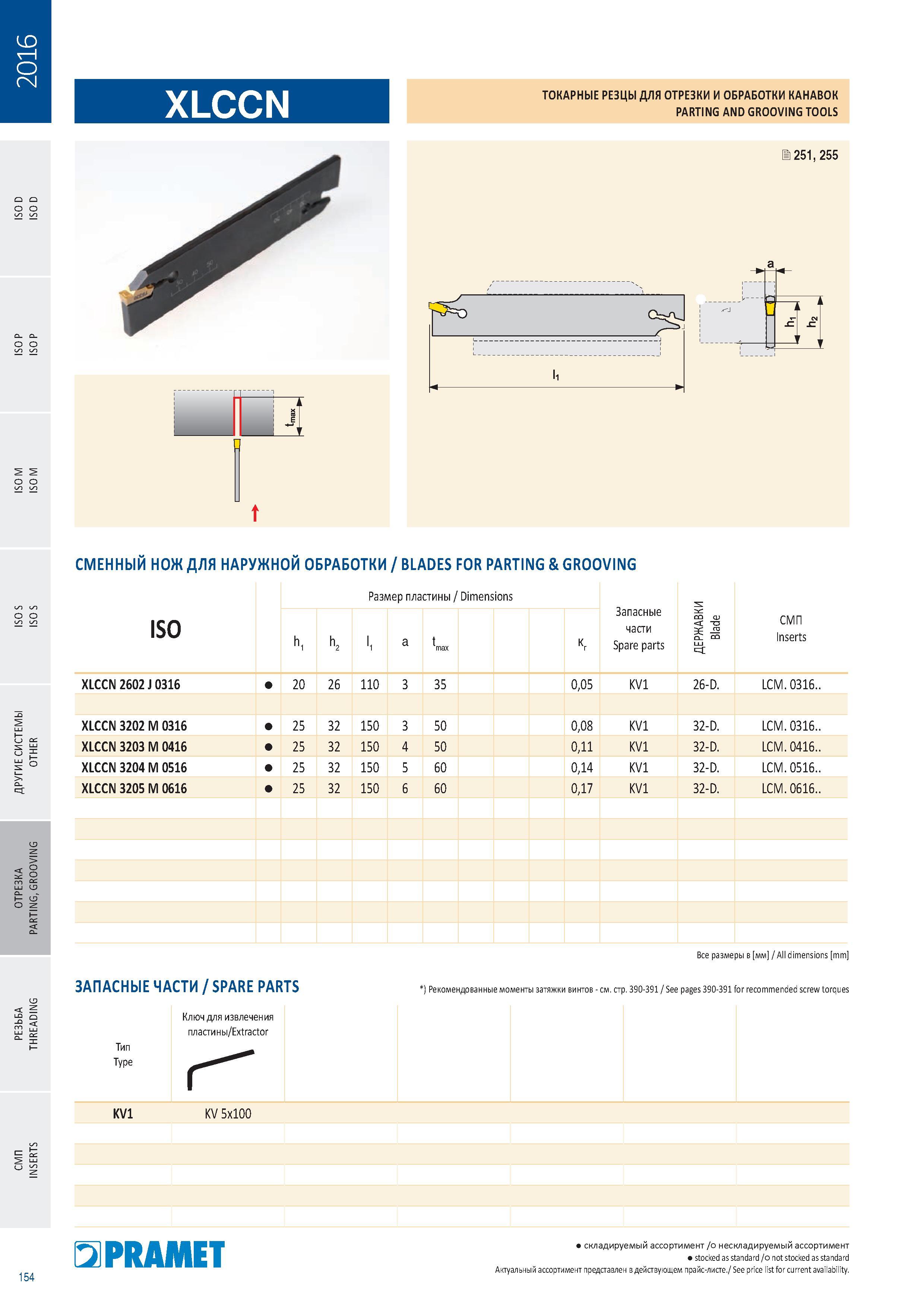

Двусторонний отрезной токарный резец-лезвие Pramet XLCCN со сменными режущими прорезными пластинами из твердого сплава Общий вид Основные геометрические параметры Обозначение по каталогу ТОКАРНЫЕ РЕЗЦЫ ДЛЯ ОТРЕЗКИ И ОБРАБОТКИ КАНАВОК PARTING AND GROOVING TOOLS 2251, 255 О Е CD I U О Z СМЕННЫЙ НОЖ ДЛЯ НАРУЖНОЙ ОБРАБОТКИ / BLADES FOR PARTING GROOVING Размер пластины Dimensions ISO hi h2 li a max Kr Запасные части Spare parts "О го СМП Inserts XLCCN 2602 J 0316 20 26 110 3 35 0,05 KV1 26-D. LCM. 0316 XLCCN 3202 M 0316 25 32 150 3 50 0,08 KV1 32-D. LCM. 0316 XLCCN 3203 M 0416 25 32 150 4 50 0,11 KV1 32-D. LCM. 0416 XLCCN 3204 M 0516 25 32 150 5 60 0,14 KV1 32-D. LCM. 0516 XLCCN 3205 M 0616 25 32 150 6 60 0,17 KV1 32-D. LCM. 0616 Запасные части Spare parts Все размеры в мм All dimensions mm Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Ключ для извлечения пластины/Extractor Тип Type KV1 KV 5x100 154 PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальный ассортимент представлен в действующем прайс-листе. See price list for current availability.
