MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.) |
|||||

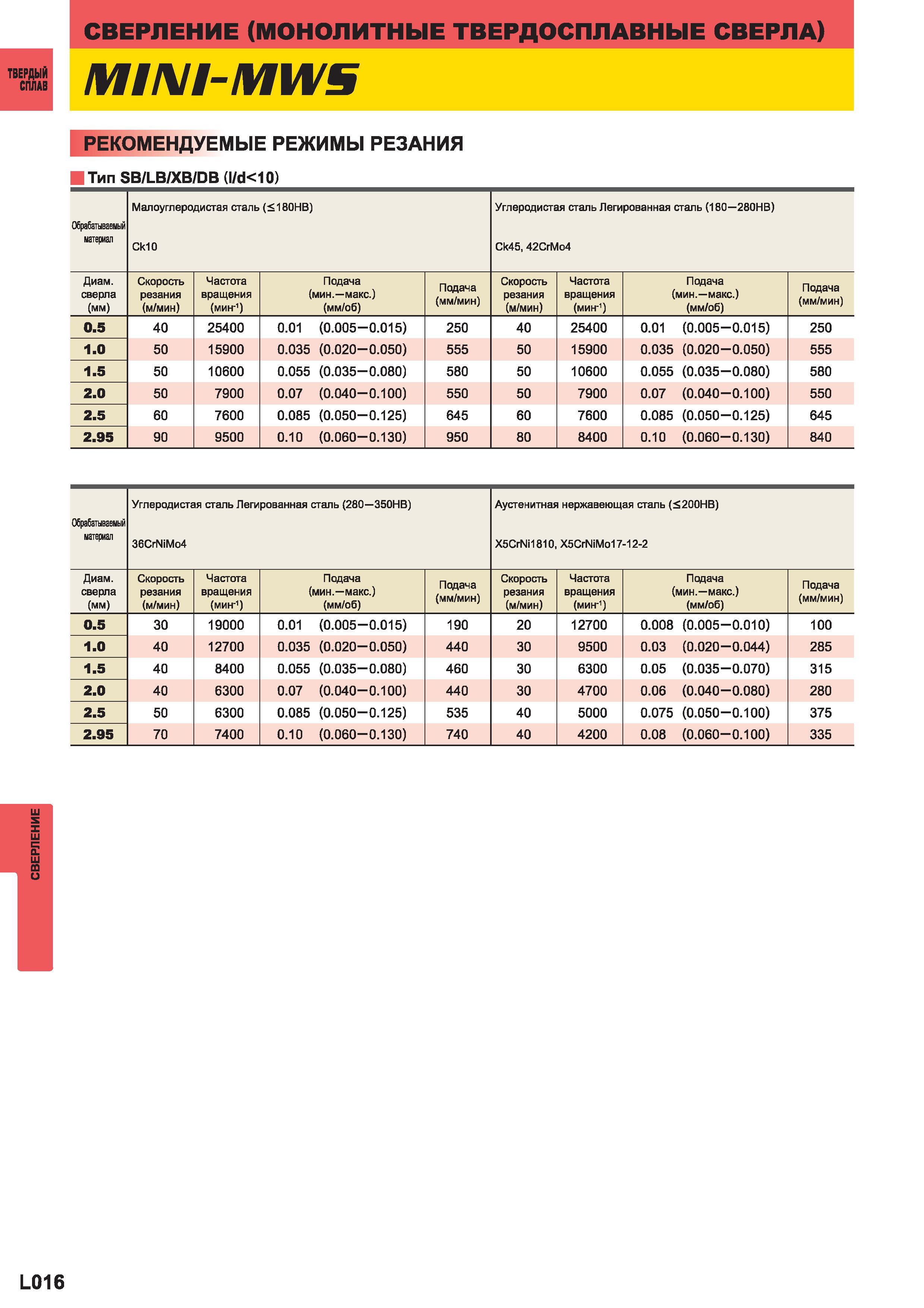

Рекомендуемые режимы резания при сверлении отверстий в малоуглеродистой углеродистой легированной стали Диаметр режущего сверлильного инструмента1094 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L016 |
|||||
Рекомендуемые режимы резания при сверлении отверстий в малоуглеродистой углеродистой легированной стали Диаметр режущего сверлильного инструмента Рекомендуемые режимы резания при сверлении отверстий в малоуглеродистой углеродистой легированной стали Диаметр режущего сверлильного инструмента _ Скорость резания Монолитные твердосплавные свёрла MII II-MW Рекомендуемые режимы резания Тип SB LB XB DB (l d10) Обрабатываемый материал Малоуглеродистая сталь (180НВ)Углеродистая сталь Легированная сталь (180 280НВ) Ск45 42СгМо4 Диаметр сверла (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 0.5 40 25400 0.01 (0.005-0.015) 250 40 25400 0.01 (0.005-0.015) 250 1.0 50 15900 0.035 (0.020-0.050) 555 50 15900 0.035 (0.020-0.050) 555 1.5 50 10600 0.055 (0.035-0.080) 580 50 10600 0.055 (0.035-0.080) 580 2.0 50 7900 0.07 (0.040-0.100) 550 50 7900 0.07 (0.040-0.100) 550 2.5 60 7600 0.085 (0.050-0.125) 645 60 7600 0.085 (0.050-0.125) 645 2.95 90 9500 0.10 (0.060-0.130) 950 80 8400 0.10 (0.060-0.130) 840 Обрабатываемый материал Углеродистая сталь Легированная сталь (280 350НВ) 36CrNiMo4 Аустенитная нержавеющая сталь (5200НВ) X5CrNi1810 X5CrNiMo17-12-2 Диаметр сверла (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 0.5 30 19000 0.01 (0.005-0.015) 190 20 12700 0.008 (0.005-0.010) 100 1.0 40 12700 0.035 (0.020-0.050) 440 30 9500 0.03 (0.020-0.044) 285 1.5 40 8400 0.055 (0.035-0.080) 460 30 6300 0.05 (0.035-0.070) 315 2.0 40 6300 0.07 (0.040-0.100) 440 30 4700 0.06 (0.040-0.080) 280 2.5 50 6300 0.085 (0.050-0.125) 535 40 5000 0.075 (0.050-0.100) 375 2.95 70 7400 0.10 (0.060-0.130) 740 40 4200 0.08 (0.060-0.100) 335 L016 |
|||||
