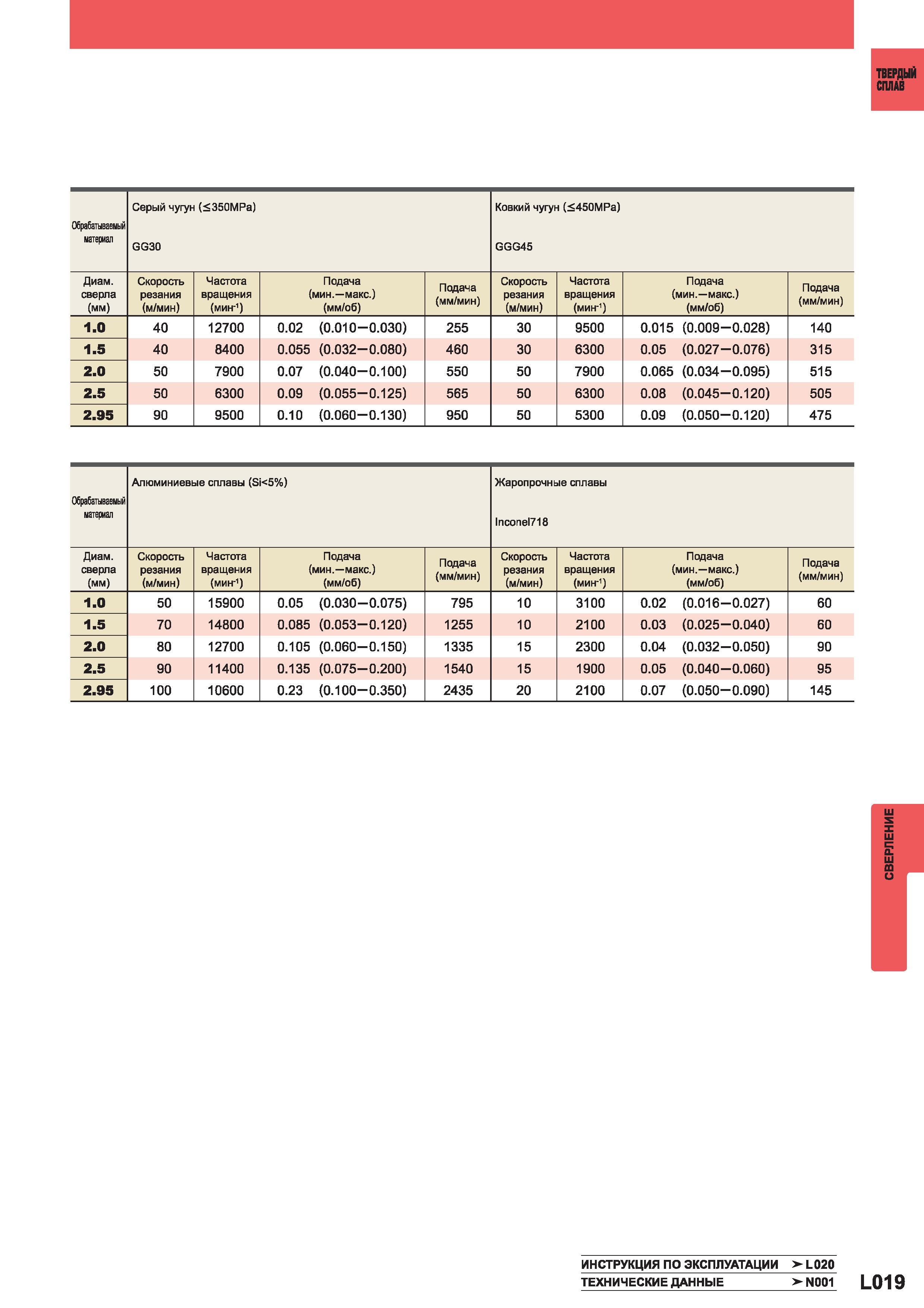

1097 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L019 |
|||||
Монолитные твердосплавные сверла Mitsubishi Твердый сплав Обрабатываемый материал Серый чугун (350МРа) GG30 Ковкий чугун (450МРа) GGG45 Диаметр сМонолитные твердосплавные сверла Mitsubishi Твердый сплав Обрабатываемый материал Серый чугун (350МРа) GG30 Ковкий чугун (450МРа) GGG45 Диаметр сверла (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 1.0 40 12700 0.02 (0.010-0.030) 255 30 9500 0.015 (0.009-0.028) 140 1.5 40 8400 0.055 (0.032-0.080) 460 30 6300 0.05 (0.027-0.076) 315 2.0 50 7900 0.07 (0.040-0.100) 550 50 7900 0.065 (0.034-0.095) 515 2.5 50 6300 0.09 (0.055-0.125) 565 50 6300 0.08 (0.045-0.120) 505 2.95 90 9500 0.10 (0.060-0.130) 950 50 5300 0.09 (0.050-0.120) 475 Обрабатываемый материал Алюминиевые сплавы (Si5%) Жаропрочные сплавы 1псопе1718 Диаметр сверла (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 1.0 50 15900 0.05 (0.030-0.075) 795 10 3100 0.02 (0.016-0.027) 60 1.5 70 14800 0.085 (0.053-0.120) 1255 10 2100 0.03 (0.025-0.040) 60 2.0 80 12700 0.105 (0.060-0.150) 1335 15 2300 0.04 (0.032-0.050) 90 2.5 90 11400 0.135 (0.075-0.200) 1540 15 1900 0.05 (0.040-0.060) 95 2.95 100 10600 0.23 (0.100-0.350) 2435 20 2100 0.07 (0.050-0.090) 145 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ L020 ТЕХНИЧЕСКИЕ ДАННЫЕ -N001 L019 Сверление |
|||||
