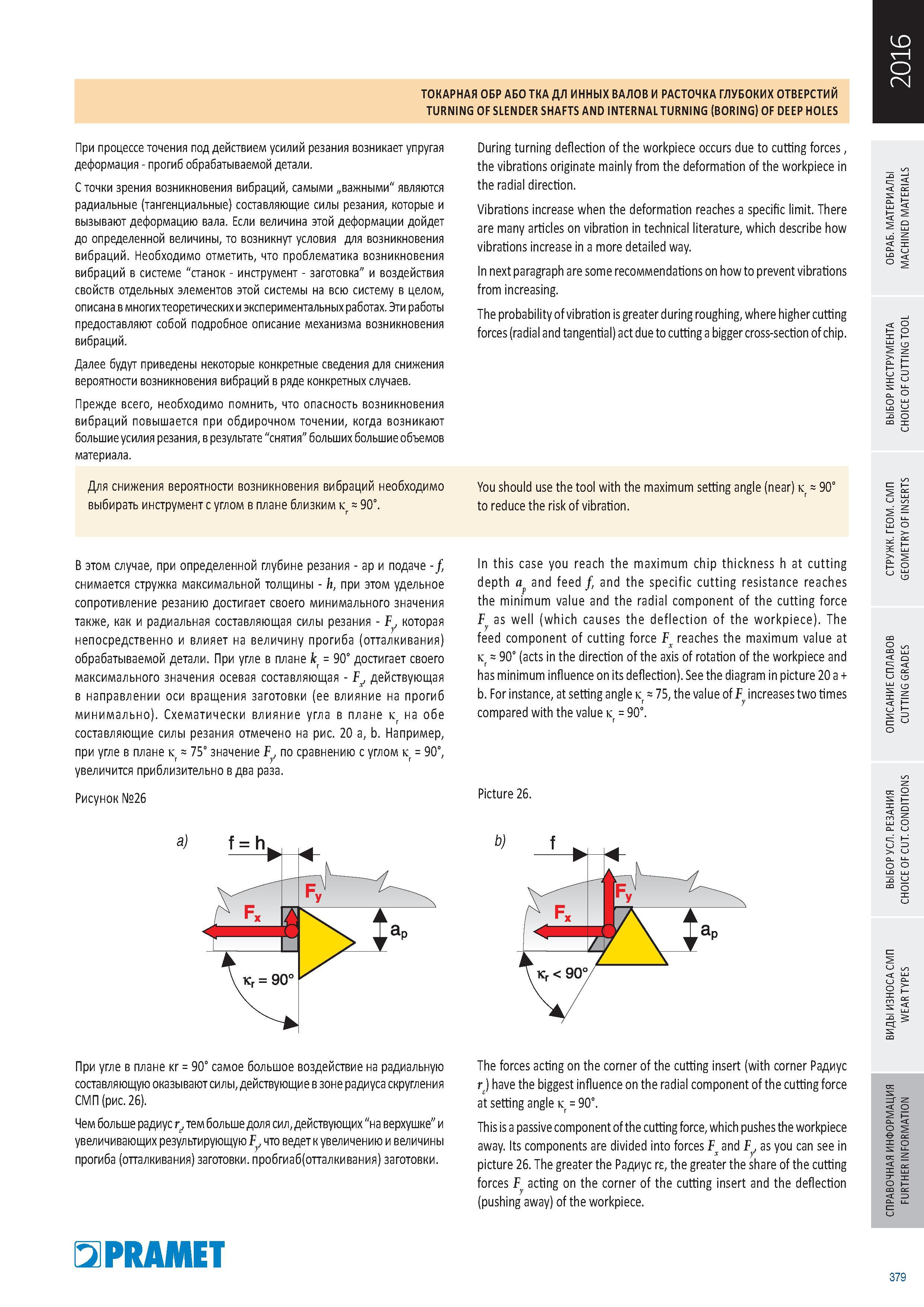

Рекомендации от производителя инструмента компании Прамет по токарной обработки длинных валов и растачивания глубоких отверстий При процессе точения под действием усилий резания возникает упругая деформация прогиб обрабатываемой детали. С точки зрения возникновения вибраций, самыми „важными" являются радиальные (тангенциальные) составляющие силы резания, которые и вызывают деформацию вала. Если величина этой деформации дойдет до определенной величины, то возникнут условия для возникновения вибраций. Необходимо отметить, что проблематика возникновения вибраций в системе "станок инструмент заготовка" и воздействия свойств отдельных элементов этой системы на всю систему в целом, описана в многих теоретических и экспериментальных работах. Эти работы предоставляют собой подробное описание механизма возникновения вибраций. Далее будут приведены некоторые конкретные сведения для снижения вероятности возникновения вибраций в ряде конкретных случаев. Прежде всего, необходимо помнить, что опасность возникновения вибраций повышается при обдирочном точении, когда возникают большие усилия резания, в результате "снятия" больших большие объемов материала. Для снижения вероятности возникновения вибраций необходимо выбирать инструмент с углом в плане близким к = 90°. During turning deflection of the workpiece occurs due to cutting forces the vibrations originate mainly from the deformation of the workpiece in the radial direction. Vibrations increase when the deformation reaches a specific limit. There are many articles on vibration in technical literature, which describe how vibrations increase in a more detailed way. In next paragraph are some recoммendations on how to prevent vibrations from increasing. The probability of vibration is greater during roughing, where higher cutting forces (radial and tangential) act due to cutting a bigger cross-section of chip. oc О О Ы. 3 f s о LD о 2 о CD x О You should use the tool with the maximum setting angle (near) к = 90° to reduce the risk of vibration. В этом случае, при определенной глубине резания ар и подаче f снимается стружка максимальной толщины h, при этом удельное сопротивление резанию достигает своего минимального значения также, как и радиальная составляющая силы резания F, которая непосредственно и влияет на величину прогиба (отталкивания) обрабатываемой детали. При угле в плане к = 90° достигает своего максимального значения осевая составляющая F, действующая в направлении оси вращения заготовки (ее влияние на прогиб минимально). Схематически влияние угла в плане к на обе составляющие силы резания отмечено на рис. 20 a, b. Например, при угле в плане к = 75° значение F, по сравнению с углом к = 90°, увеличится приблизительно в два раза. Рисунок №26 In this case you reach the maximum chip thickness h at cutting depth ap and feed f, and the specific cutting resistance reaches the minimum value and the radial component of the cutting force Fy as well (which causes the deflection of the workpiece). The feed component of cutting force Fx reaches the maximum value at к = 90° (acts in the direction of the axis of rotation of the workpiece and has minimum influence on its deflection). See the diagram in picture 20 a b. For instance, at setting angle к compared with the value к = 90°. Picture 26. 75, the value of F increases two times >. и CL u- O О LO 2 CD Q При угле в плане кг = 90° самое большое воздействие на радиальную составляющую оказывают силы, действующие в зоне радиуса скругления СМП (рис. 26). Чем больше радиус г, тем больше доля сил, действующих "на верхушке" и увеличивающих результирующую F, что ведет к увеличению и величины прогиба (отталкивания) заготовки. пробгиаб(отталкивания) заготовки. The forces acting on the corner of the cutting insert (with corner Радиус r ) have the biggest influence on the radial component of the cutting force at setting angle к = 90°. This is a passive component of the cutting force, which pushes the workpiece away. Its components are divided into forces Fx and Fy, as you can see in picture 26. The greater the Радиус re, the greater the share of the cutting forces Fy acting on the corner of the cutting insert and the deflection (pushing away) of the workpiece. S s OC X О s u- oc = PRAMET 379 Особенности процессов ТОКАРНАЯ ОБР АБО ТКА ДЛ ИННЫХ ВАЛОВ И РАСТОЧКА ГЛУБОКИХ ОТВЕРСТИИ TURNING OF SLENDER SHAFTS AND INTERNAL TURNING (BORING) OF DEEP HOLES
