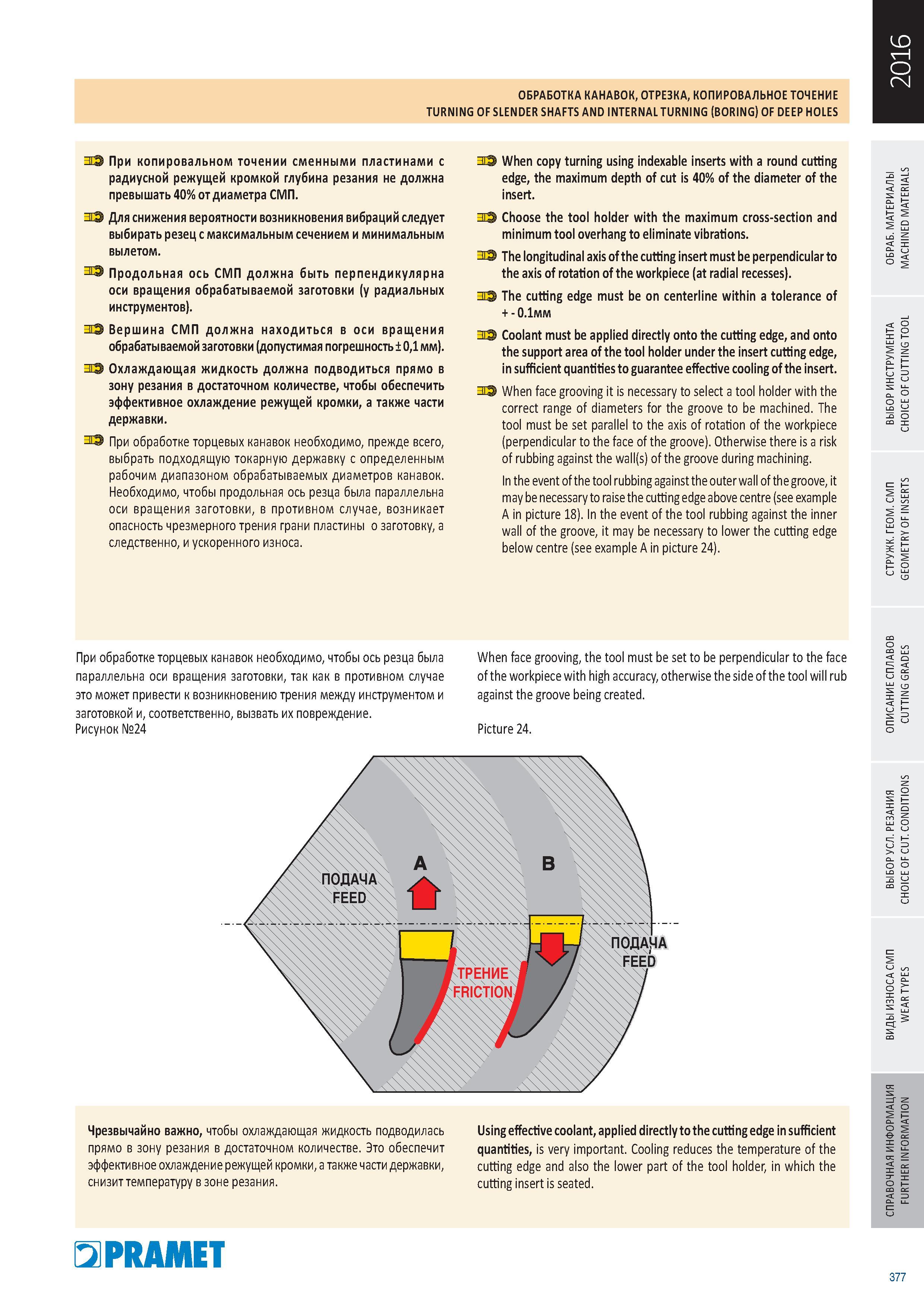

При токарной обработке торцевых канавок на станке необходимо выбрать подходящую токарную державку с определенным рабочим диапазоном обрабатываемых диаметров канавок. Необходимо, чтобы продольная ось резца была параллельна оси вращения заготовки, в противном случае, возникает опасность чрезмерного трения грани пластины о заготовку, а следственно, и ускоренного износа. 30 When copy turning using indexable inserts with a round cutting edge, the maximum depth of cut is 40% of the diameter of the insert. 30 Choose the tool holder with the maximum cross-section and minimum tool overhang to eliminate vibrations. 30 The longitudinal axis of the cutting insert must be perpendicular to the axis of rotation of the workpiece (at radial recesses). 30 The cutting edge must be on centerline within a tolerance of 0.1мм 30 Coolant must be applied directly onto the cutting edge, and onto the support area of the tool holder under the insert cutting edge, in sufficient quantities to guarantee effective cooling of the insert. 30 When face grooving it is necessary to select a tool holder with the correct range of diameters for the groove to be machined. The tool must be set parallel to the axis of rotation of the workpiece (perpendicular to the face of the groove). Otherwise there is a risk of rubbing against the wall(s) of the groove during machining. In the event of the tool rubbing against the outer wall of the groove, it may be necessary to raise the cutting edge above centre (see example A in picture 18). In the event of the tool rubbing against the inner wall of the groove, it may be necessary to lower the cutting edge below centre (see example A in picture 24). oc О О 3 f s О LD о 2 о При обработке торцевых канавок необходимо, чтобы ось резца была параллельна оси вращения заготовки, так как в противном случае это может привести к возникновению трения между инструментом и заготовкой и, соответственно, вызвать их повреждение. Рисунок №24 When face grooving, the tool must be set to be perpendicular to the face of the workpiece with high accuracy, otherwise the side of the tool will rub against the groove being created. Picture 24. ПОДАЧА \l FEED О Си Lb О CD LO 2 CD Q Чрезвычайно важно, чтобы охлаждающая жидкость подводилась прямо в зону резания в достаточном количестве. Это обеспечит эффективное охлаждение режущей кромки, а также части державки, снизит температуру в зоне резания. Using effective coolant, applied directly to the cutting edge in sufficient quantities, is very important. Cooling reduces the temperature of the cutting edge and also the lower part of the tool holder, in which the cutting insert is seated. S s OC X О s i-b cc = PRAMET 377 ОБРАБОТКА КАНАВОК, ОТРЕЗКА, КОПИРОВАЛЬНОЕ ТОЧЕНИЕ TURNING OF SLENDER SHAFTS AND INTERNAL TURNING (BORING) OF DEEP HOLES 30 При копировальном точении сменными пластинами с радиусной режущей кромкой глубина резания не должна превышать 40% от диаметра СМП. 30 Для снижения вероятности возникновения вибраций следует выбирать резец с максимальным сечением и минимальным вылетом. 30 Продольная ось СМП должна быть перпендикулярна оси вращения обрабатываемой заготовки (у радиальных инструментов). 30 Вершина СМП должна находиться в оси вращения обрабатываемой заготовки (допустимая погрешность ± 0,1 мм). 30 Охлаждающая жидкость должна подводиться прямо в зону резания в достаточном количестве, чтобы обеспечить эффективное охлаждение режущей кромки, а также части державки. 30
