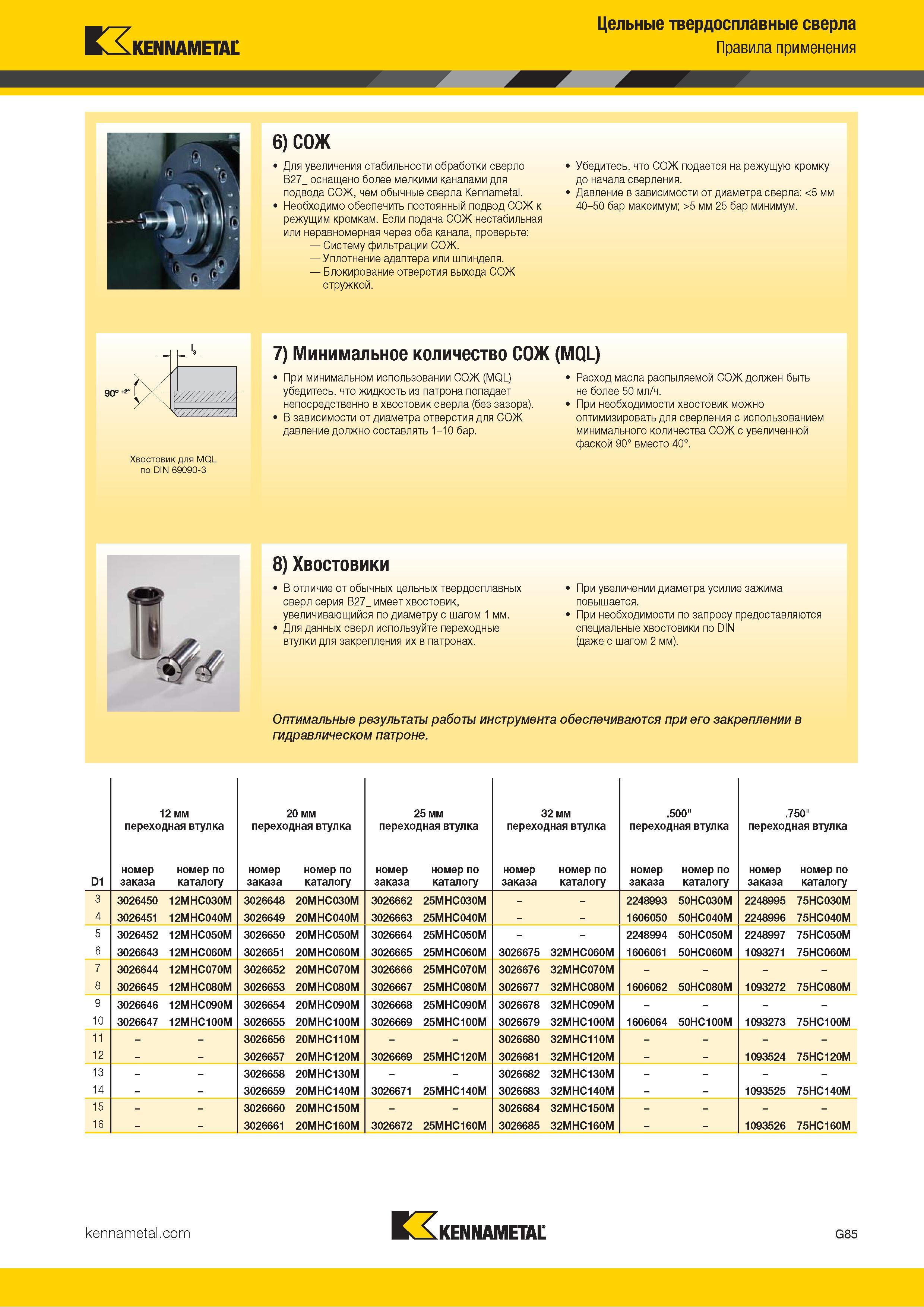

Правила сверления отверстий в металле твердосплавными сверлами Необходимо обеспечить постоянный подвод СОЖ к режущим кромкам сверлильного инструмента _ Если подача СОЖ нестабильная или неравномерная через оба канала, проверьте: Систему фильтрации СОЖ. Уплотнение адаптера или шпинделя. Блокирование отверстия выхода СОЖ стружкой. Убедитесь, что СОЖ подается на режущую кромку до начала сверления. Давление в зависимости от диаметра сверла: <5 мм 40-50 бар максимум; >5 мм 25 бар минимум. 90° Хвостовик для MQL по DIN 69090-3 7) Минимальное количество СОЖ (MQL) При минимальном использовании СОЖ (MQL) убедитесь, что жидкость из патрона попадает непосредственно в хвостовик сверла (без зазора). В зависимости от диаметра отверстия для СОЖ давление должно составлять 1-10 бар. Расход масла распыляемой СОЖ должен быть не более 50 мл/ч. При необходимости хвостовик можно оптимизировать для сверления с использованием минимального количества СОЖ с увеличенной фаской 90° вместо 40°. 8) Хвостовики В отличие от обычных цельных твердосплавных сверл серия B27 имеет хвостовик, увеличивающийся по диаметру с шагом 1 мм. Для данных сверл используйте переходные втулки для закрепления их в патронах. При увеличении диаметра усилие зажима повышается. При необходимости по запросу предоставляются специальные хвостовики по DIN (даже с шагом 2 мм). Оптимальные результаты работы инструмента обеспечиваются при его закреплении в гидравлическом патроне. D1 12 мм переходная втулка номер номер по заказа каталогу 20 мм переходная втулка номер номер по заказа каталогу 25 мм переходная втулка номер номер по заказа каталогу 32 мм переходная втулка номер номер по заказа каталогу .500" переходная втулка номер номер по заказа каталогу .750" переходная втулка номер номер по заказа каталогу 3 3026450 12MHC030M 3026648 20MHC030M 3026662 25MHC030M 2248993 50HC030M 2248995 75HC030M 4 3026451 12MHC040M 3026649 20MHC040M 3026663 25MHC040M 1606050 50HC040M 2248996 75HC040M 5 3026452 12MHC050M 3026650 20MHC050M 3026664 25MHC050M 2248994 50HC050M 2248997 75HC050M 6 3026643 12MHC060M 3026651 20MHC060M 3026665 25MHC060M 3026675 32MHC060M 1606061 50HC060M 1093271 75HC060M 7 3026644 12MHC070M 3026652 20MHC070M 3026666 25MHC070M 3026676 32MHC070M 8 3026645 12MHC080M 3026653 20MHC080M 3026667 25MHC080M 3026677 32MHC080M 1606062 50HC080M 1093272 75HC080M 9 3026646 12MHC090M 3026654 20MHC090M 3026668 25MHC090M 3026678 32MHC090M 10 3026647 12MHC100M 3026655 20MHC100M 3026669 25MHC100M 3026679 32MHC100M 1606064 50HC100M 1093273 75HC100M 11 3026656 20MHC110M 3026680 32MHC110M 12 3026657 20MHC120M 3026669 25MHC120M 3026681 32MHC120M 1093524 75HC120M 13 3026658 20MHC130M 3026682 32MHC130M 14 3026659 20MHC140M 3026671 25MHC140M 3026683 32MHC140M 1093525 75HC140M 15 3026660 20MHC150M 3026684 32MHC150M 16 3026661 20MHC160M 3026672 25MHC160M 3026685 32MHC160M 1093526 75HC160M Kennametal G85 Правила применения 6) СОЖ Для увеличения стабильности обработки сверло B27 оснащено более мелкими каналами для подвода СОЖ, чем обычные сверла Kennametal.
