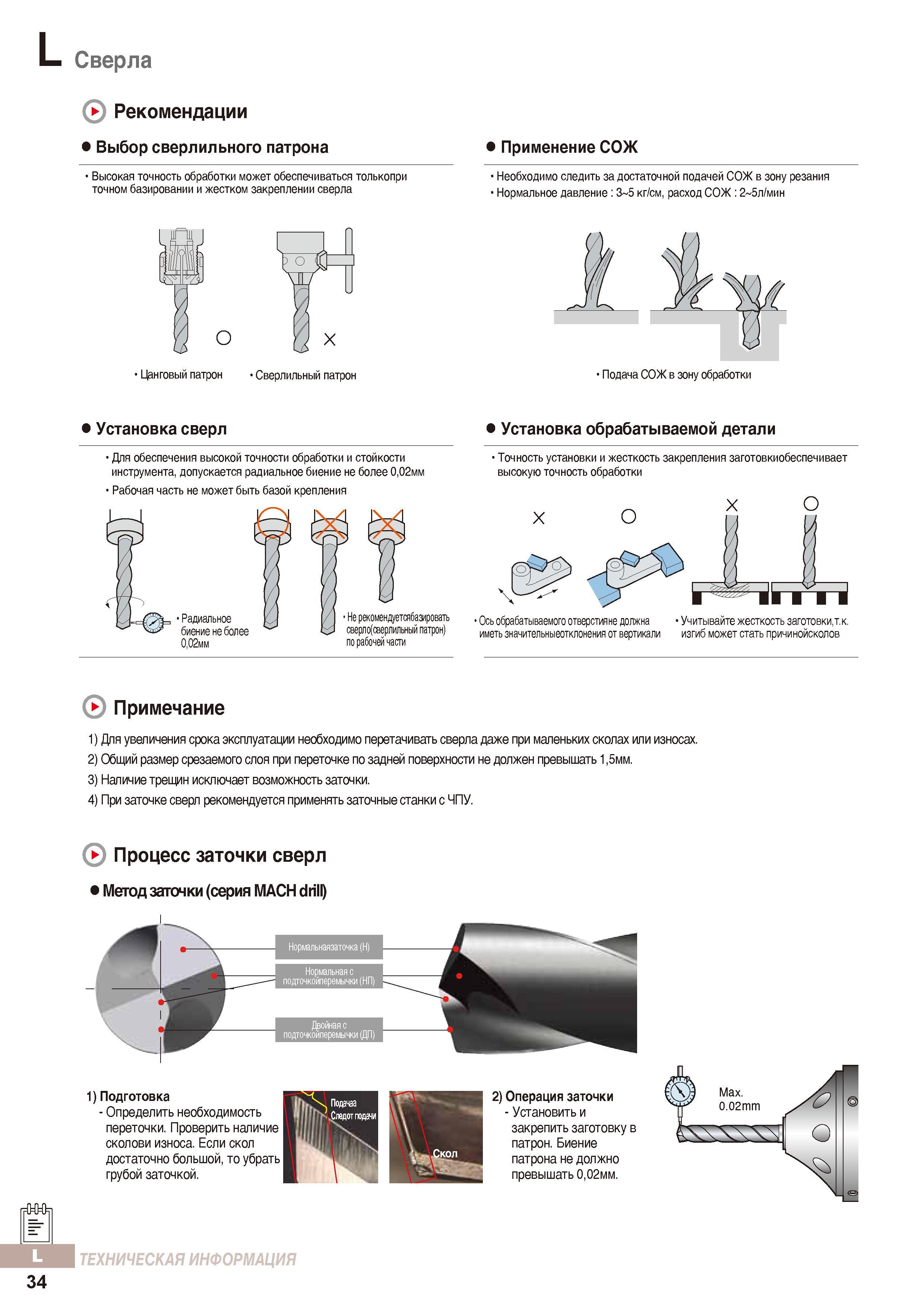

Особенности станочных технологических оперций по сверлению отверстий в металле Выбор сверлильного патрона Применение СОЖ Закрепление заготовки и сверла _ Высокая точность обработки может обеспечиваться только при точном базировании и жестком закреплении сверла Применение СОЖ Необходимо следить за достаточной подачей СОЖ в зону резания Нормальное давление 3 5 кг/см, расход СОЖ 2 5л/мин Подача СОЖ в зону обработки Установка сверл Для обеспечения высокой точности обработки и стойкости инструмента, допускается радиальное биение не более 0,02мм Рабочая часть не может быть базой крепления Не рекомендуетсябазировать сверло(сверлильный патрон) по рабочей части Примечание Установка обрабатываемой детали Точность установки и жесткость закрепления заготовкиобеспечивает высокую точность обработки X о х о Ось обрабатываемого отверстияне должна Учитывайте жесткость заготовки, иметь значительныеотклонения от вертикали изгиб может стать причинойсколов 1) Для увеличения срока эксплуатации необходимо перетачивать сверла даже при маленьких сколах или износах. 2) Общий размер срезаемого слоя при переточке по задней поверхности не должен превышать 1,5мм. 3) Наличие трещин исключает возможность заточки. 4) При заточке сверл рекомендуется применять заточные станки с ЧПУ. 34 Процесс заточки сверл Метод заточки (серия MACH drill) Нормальнаязаточка (Н) Нормальная с подточкойперемычки (НП) Двойная с подточкоиперемычки (ДП) 1) Подготовка - Определить необходимость переточки. Проверить наличие сколови износа. Если скол достаточно большой, то убрать грубой заточкой. ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ 2) Операция заточки - Установить и закрепить заготовку в патрон. Биение патрона не должно превышать 0,02мм. Мах. 0.02mm Сверла Рекомендации
