Неподвижные и поворотные быстрозажимные прижимы BESSEY с плавной регулировкой Для быстрого и надежного закрепления заготовок

Неподвижные и поворотные быстрозажимные прижимы BESSEY с плавной регулировкой Для быстрого и надежного закрепления заготовок

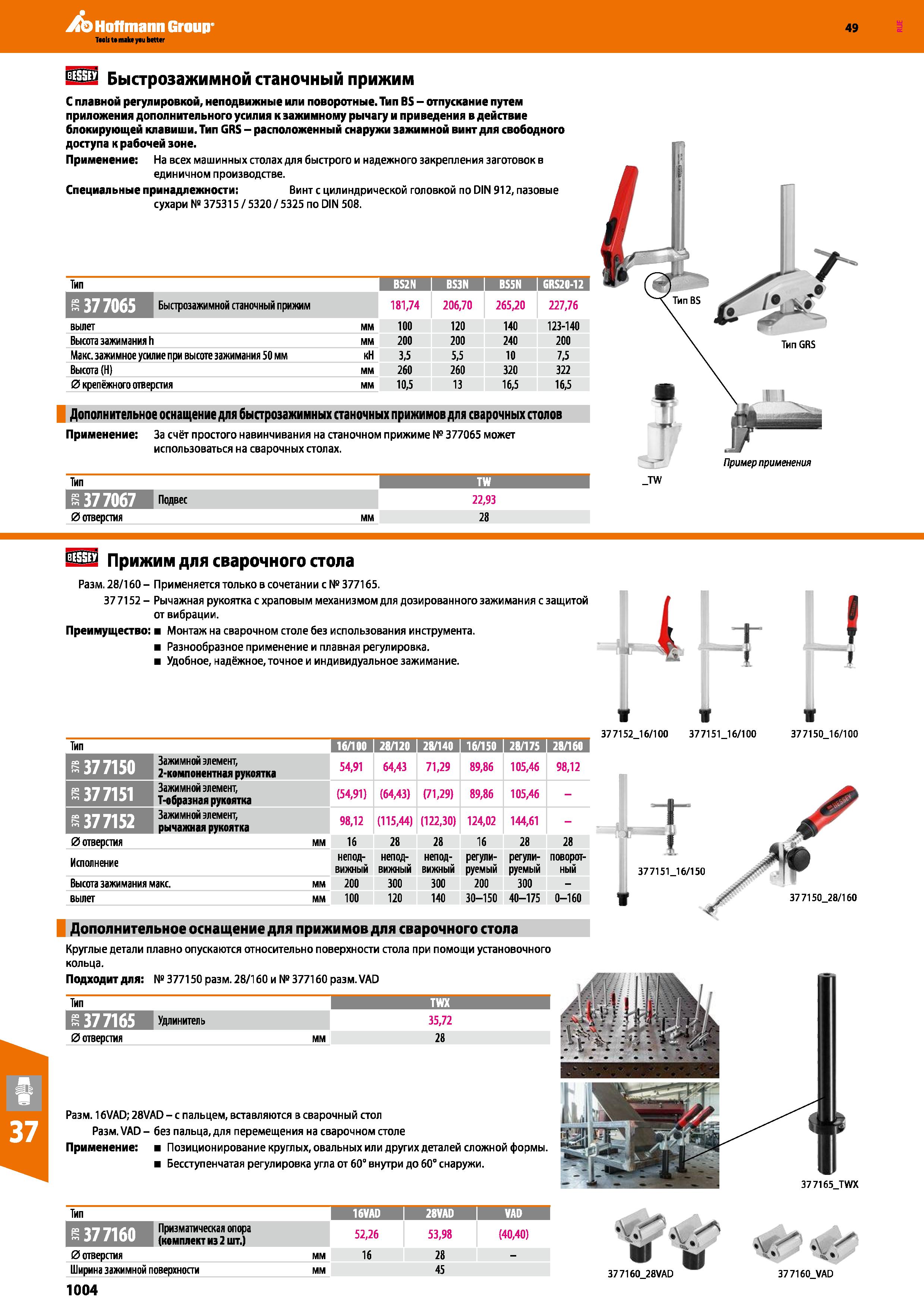

Неподвижные и поворотные быстрозажимные прижимы BESSEY с плавной регулировкой Для быстрого и надежного закрепления заготовок _ Тип BS - отпускание путем приложения дополнительного усилия к зажимному рычагу и приведения в действие блокирующей клавиши. Тип GRS - расположенный снаружи зажимной винт для свободного доступа к рабочей зоне. Применение: На всех машинных столах для быстрого и надежного закрепления заготовок в единичном производстве. Специальные принадлежности; Винт с цилиндрической головкой по DIN 912, пазовые сухари № 375315 5320 5325 по DIN 508. Тип BS2N I BS3N I BS5N I GRS20-12 I Быстрозажимной станочный прижим 181,74 206,70 265,20 227,76 вылет мм 100 120 140 123-140 Высота зажимания h мм 200 200 240 200 Макс. зажимное усилие при высоте зажимания 50 мм кН 3,5 5,5 10 7,5 Высота (Н) мм 260 260 320 322 0 крепёжного отверстия мм 10,5 13 16,5 16,5 Дополнительное оснащение для быстрозажимных станочных прижимов для сварочных столов Применение: За счёт простого навинчивания на станочном прижиме № 377065 может использоваться на сварочных столах. Тип TW £30 Г-'- ГП 37 7067 Подвес 22,93 0 отверстия мм 28 Прижим для сварочного стола Разм. 28 160 - Применяется только в сочетании с № 377165. 377152 - Рычажная рукоятка с храповым механизмом для дозированного зажимания с защитой от вибрации. Преимущество: Монтаж на сварочном столе без использования инструмента. Разнообразное применение и плавная регулировка. Удобное, надёжное, точное и индивидуальное зажимание. Тип 16 100 28 120 28 140 16 150 28 175 28 160 I 1 377150 Зажимной элемент, 2-компонентная рукоятка 54,91 64,43 71,29 89,86 105,46 98,12 СО Кп 377151 Зажимной элемент, Т-образная рукоятка (54,91) (64,43) (71,29) 89,86 105,46 - со Г-'- m 377152 Зажимной элемент, рычажная рукоятка 98,12 (115,44) (122,30) 124,02 144,61 - 0 отверстия мм 16 28 28 16 28 28 Исполнение непод- непод- непод- регули- регули- поворот- вижный вижный вижный руемый руемый ный Высота зажимания макс. мм 200 300 300 200 300 - вылет мм 100 120 140 30-150 40-175 0-160 Дополнительное оснащение для прижимов для сварочного стола Круглые детали плавно опускаются относительно поверхности стола при помощи установочного кольца. Подходит для: № 377150 разм. 28 160 и № 377160 разм. VAD Тип TWX I И 377165 35,72 0 отверстия мм 28 Разм. 16VAD; 28VAD - с пальцем, вставляются в сварочный стол Разм. VAD - без пальца, для перемещения на сварочном столе Применение: Позиционирование круглых, овальных или других деталей сложной формы. Бесступенчатая регулировка угла от 60° внутри до 60° снаружи. Тип 1 16VAD щншкя VAD к 377160 Призматическая опора (комплект из 2 шт.) 52,26 53,98 (40,40) 0 отверстия мм 16 28 - Ширина зажимной поверхности мм 45 1004 141-т V V 37 7152 16 100 377151 16 100 37 7150 16 100 V" 377160 28VAD 377160 VAD 377151 16 150 Hoffmann Group , неподвижные или поворотные.
