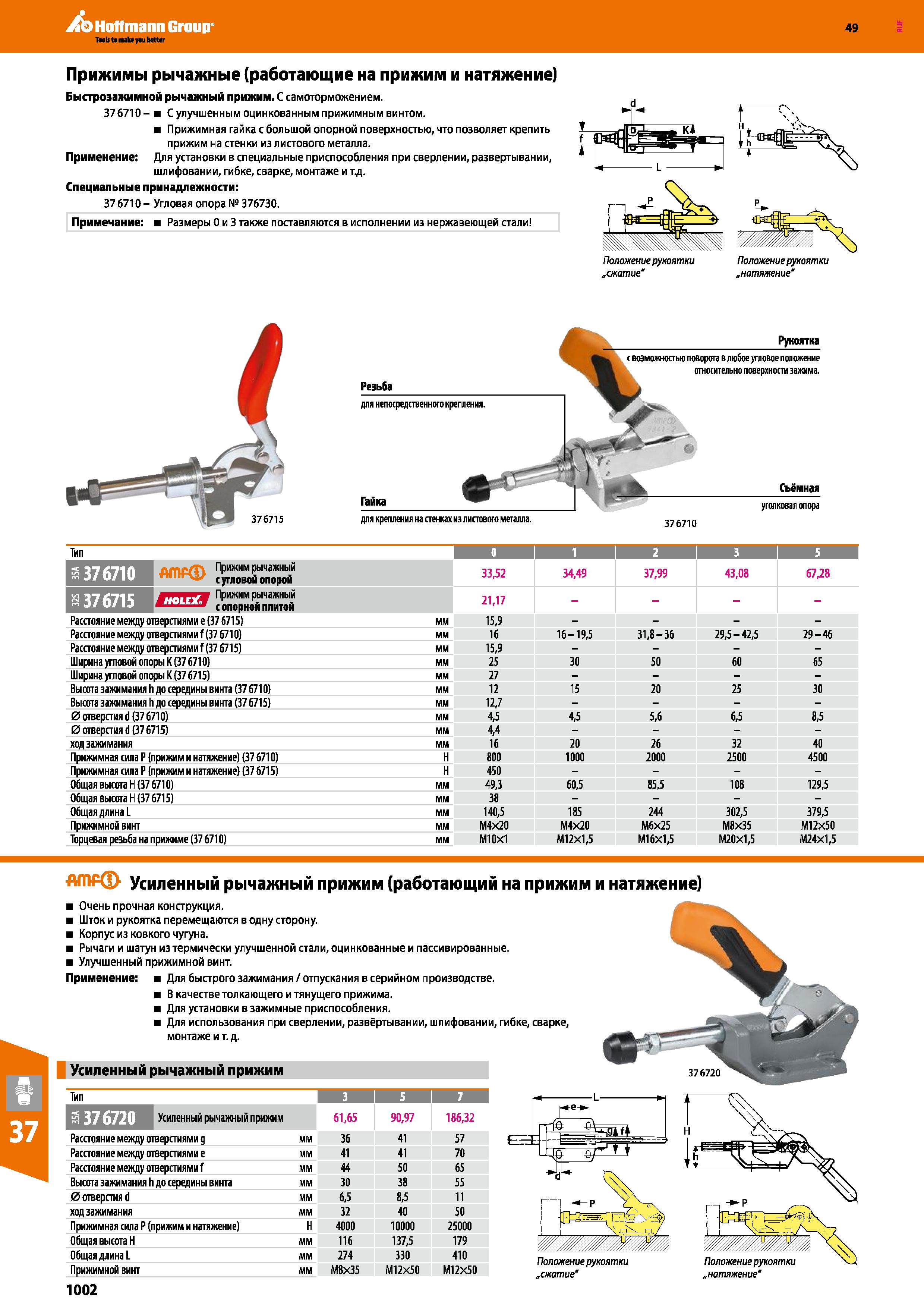

Hoffmann Group 49 Прижимы рычажные (работающие на прижим и натяжение) Быстроэажимной рычажный прижим. С самоторможением. 376710- С улучшенным оцинкованным прижимным винтом. Прижимная гайка с большой опорной поверхностью, что позволяет крепить прижим на стенки из листового металла. Применение: Для установки в специальные приспособления при сверлении, развертывании, шлифовании, гибке, сварке, монтаже и т.д. Специальные принадлежности: 376710 - Угловая опора № 376730. Примечание: Размеры 0 и 3 также поставляются в исполнении из нержавеющей стали Положение рукоятки „сжатие" Положение рукоятки „натяжение" 376715 Съёмная уголковая опора Резьба для непосредственного крепления. для крепления на пенках из липового металла. Рукоятка с возможностью поворота в любое угловое положение относительно поверхности зажима. Тип 0 I 1 I 2 I з I 5 С nmp Прижим рычажный с угловой опорой 33,52 34,49 37,99 43,08 67,28 VI сч m шттштчш Прижим рычажный 21,17 - Расстояние между отверстиями е (37 6715) мм 15,9 - Расстояние между отверстиями f (37 6710) мм 16 16-19,5 31,8-36 29,5 - 42,5 29-46 Расстояние между отверстиями f (37 6715) мм 15,9 - Ширина угловой опоры К (37 6710) мм 25 30 50 60 65 Ширина угловой опоры К (37 6715) мм 27 - Высота зажимания h до середины винта (37 6710) мм 12 15 20 25 30 Высота зажимания h до середины винта (37 6715) мм 12,7 - 0 отверстия d (37 6710) мм 4,5 4,5 5,6 6,5 8,5 0 отверстия d (376715) мм 4,4 - ход зажимания мм 16 20 26 32 40 Прижимная сила Р (прижим и натяжение) (37 6710) н 800 1000 2000 2500 4500 Прижимная сила Р (прижим и натяжение) (37 6715) Н 450 - Общая высота М (37 6710) мм 49,3 60,5 85,5 108 129,5 Общая высотам (37 6715) мм 38 - Общая длина L мм 140,5 185 244 302,5 379,5 Прижимной винт мм М4х20 М4х20 М6х25 М8х35 М12Х50 Торцевая резьба на прижиме (37 6710) мм М10х1 М12х1,5 М16x1,5 М20х1,5 М24х1,5 Усиленный рычажный прижим (работающий на прижим и натяжение) Очень прочная конструкция. Шток и рукоятка перемещаются в одну сторону. Корпус из ковкого чугуна. Рычаги и шатун из термически улучшенной стали, оцинкованные и пассивированные. Улучшенный прижимной винт. Применение: Для быстрого зажимания отпускания в серийном производстве. В качестве толкающего и тянущего прижима. Для установки в зажимные приспособления. Для использования при сверлении, развёртывании, шлифовании, гибке, сварке, монтаже и т. д. Усиленный рычажный прижим Тип 1 3 I s 1 7 Усиленный рычажный прижим 61,65 90,97 186,32 Расстояние между отверстиями g мм 36 41 57 Расстояние между отверстиями е мм 41 41 70 Расстояние между отверстиями f мм 44 50 65 Высота зажимания h до середины винта мм 30 38 55 0 отверстияd мм 6,5 8,5 11 ход зажимания мм 32 40 50 Прижимная сила Р (прижим и натяжение) н 4000 10000 25000 Общая высота Н мм 116 137,5 179 Общая длина L мм 274 330 410 Прижимной винт мм М8Х35 М12Х50 М12Х50 Положение рукоятки „сжатие“ 1002
