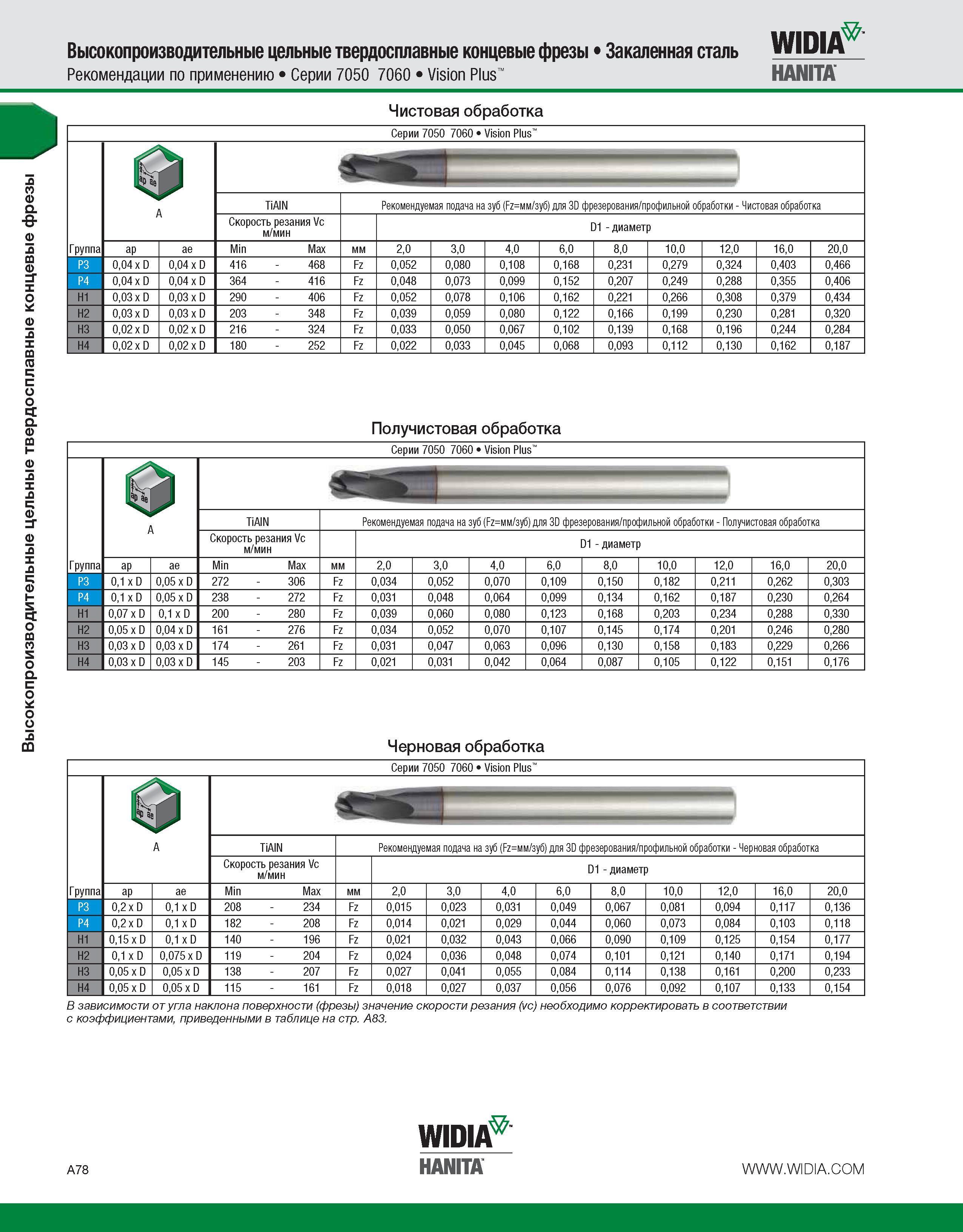

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь WIDIA Рекомендации по применению Серии 7050 7060 Vision Plus HANITA Чистовая обработка Серии 7050 7060 Vision Plus Группа ic H1 H2 ЩР as TiAlN Рекомендуемая подача на зуб =мм/зуб) для 3D фрезерования/профильной обработки - Чистовая обработка Скорость резания Vc м/мин D1 - диаметр ap ae Min Мах мм 2,0 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 0,04 х D 0,04 х D 416 - 468 Fz 0,052 0,080 0,108 0,168 0,231 0,279 0,324 0,403 0,466 0,04 х D 0,04 х D 364 - 416 Fz 0,048 0,073 0,099 0,152 0,207 0,249 0,288 0,355 0,406 0,03 х D 0,03 х D 290 - 406 Fz 0,052 0,078 0,106 0,162 0,221 0,266 0,308 0,379 0,434 0,03 х D 0,03 х D 203 - 348 Fz 0,039 0,059 0,080 0,122 0,166 0,199 0,230 0,281 0,320 H3 0,02 х D 0,02 х D 216 - 324 Fz 0,033 0,050 0,067 0,102 0,139 0,168 0,196 0,244 0,284 H4 0,02 х D 0,02 х D 180 - 252 Fz 0,022 0,033 0,045 0,068 0,093 0,112 0,130 0,162 0,187 Получистовая обработка Серии 7050 7060 Vision Plus Группа 2 TiAlN Рекомендуемая подача на зуб =мм/зуб) для 3D фрезерования/профильной обработки - Получистовая обработка ГЛ Скорость резания Vc м/мин D1 - диаметр ap ae Min Мах мм 2,0 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 P3 0,1 х D 0,05 х D 272 - 306 Fz 0,034 0,052 0,070 0,109 0,150 0,182 0,211 0,262 0,303 P4 0,1 х D 0,05 х D 238 - 272 Fz 0,031 0,048 0,064 0,099 0,134 0,162 0,187 0,230 0,264 H1 0,07 х D 0,1 х D 200 - 280 Fz 0,039 0,060 0,080 0,123 0,168 0,203 0,234 0,288 0,330 H2 0,05 х D 0,04 х D 161 - 276 Fz 0,034 0,052 0,070 0,107 0,145 0,174 0,201 0,246 0,280 H3 H4 0,03 х D 0,03 х D 174 - 261 Fz 0,031 0,047 0,063 0,096 0,130 0,158 0,183 0,229 0,266 0,03 х D 0,03 х D 145 - 203 Fz 0,021 0,031 0,042 0,064 0,087 0,105 0,122 0,151 0,176 Черновая обработка Серии 7050 7060 Vision Plus TiAlN Скорость резания Vc м/мин Рекомендуемая подача на зуб =мм/зуб) для 3D фрезерования/профильной обработки - Черновая обработка D1 - диаметр Группа ap ae Min Мах 2,0 3,0 4,0 6,0 8,0 10,0 12,0 16,0 20,0 0,2 х D 0,1 х D 208 234 0,015 0,023 0,031 0,049 0,067 0,081 0,094 0,117 0,136 0,2 х D H1 0,15 х D 0,1 х D 182 208 0,014 0,021 0,029 0,044 0,060 0,073 0,084 0,103 0,118 0,1 х D 140 196 0,021 0,032 0,043 0,066 0,090 0,109 0,125 0,154 0,177 H2 0,1 х D 0,075 х D 119 204 0,024 0,036 0,048 0,074 0,101 0,121 0,140 0,171 0,194 H3 H4 0,05 х D 0,05 х D 138 207 0,027 0,041 0,055 0,084 0,114 0,138 0,161 0,200 0,233 0,05 х D 0,05 х D 115 161 0,018 0,027 0,037 0,056 0,076 0,092 0,107 0,133 0,154 A мм Fz Fz Fz Fz Fz Fz В зависимости от угла наклона поверхности (фрезы) значение скорости резания (vc) необходимо корректировать в соответствии с коэффициентами, приведенными в таблице на стр. А83. WIDIA7 A78 HANITA
