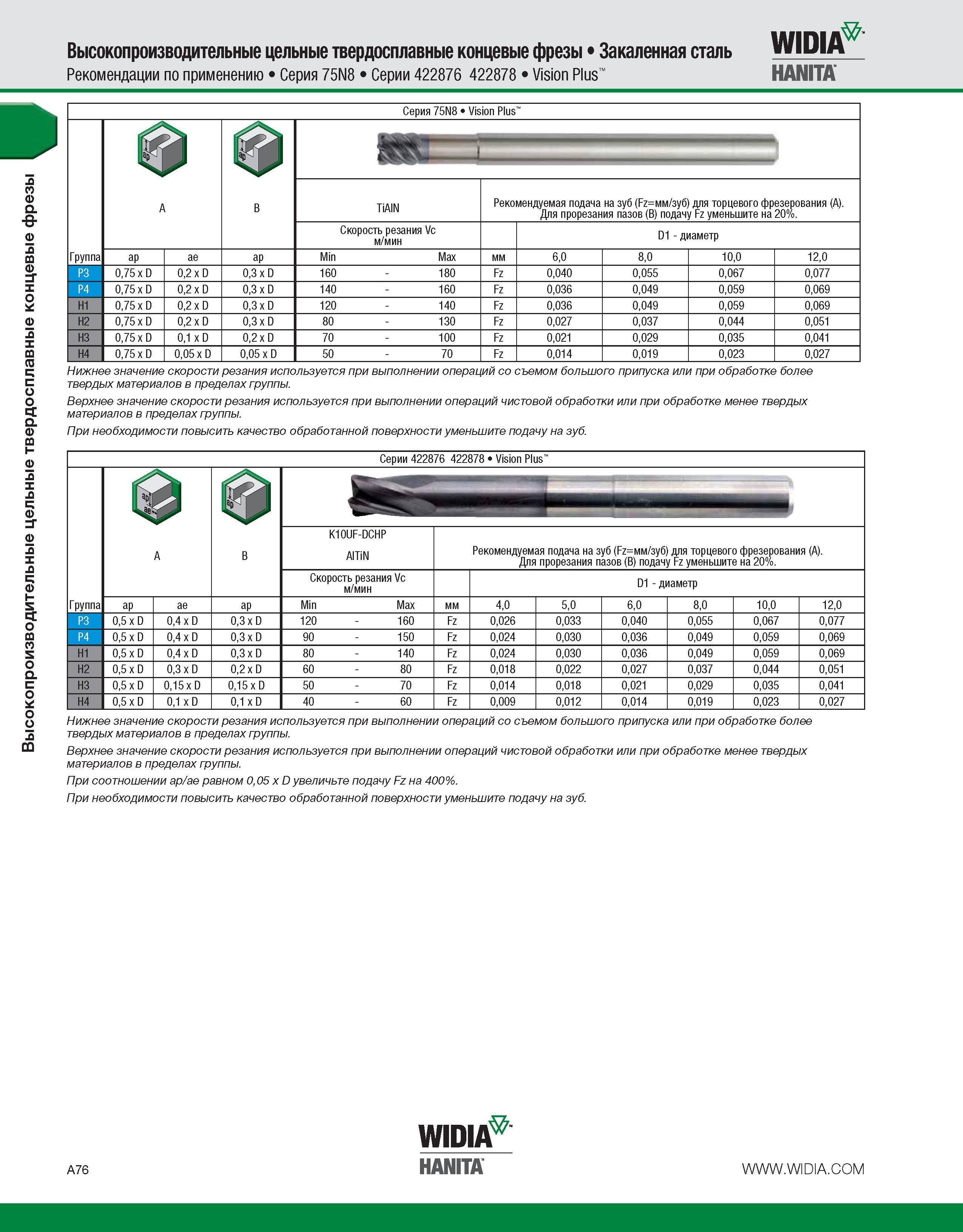

Высокопроизводительные цельные твердосплавные концевые фрезы Закаленная сталь vv I uif Рекомендации по применению Серия 75N8 Серии 422876 422878 Vision Plus Серия 75N8 Vision Plus йП ЙЙК I A B TiAlN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин D1 - диаметр Группа ap ae ap Min Маx мм 6,0 8,0 10,0 12,0 P3 0,75 x D 0,2 x D 0,3 x D 160 180 Fz 0,040 0,055 0,067 0,077 P4 0,75 x D 0,2 x D 0,3 x D 140 160 Fz 0,036 0,049 0,059 0,069 H1 0,75 x D 0,2 x D 0,3 x D 120 140 Fz 0,036 0,049 0,059 0,069 H2 0,75 x D 0,2 x D 0,3 x D 80 130 Fz 0,027 0,037 0,044 0,051 H3 0,75 x D 0,1 x D 0,2 x D 70 100 Fz 0,021 0,029 0,035 0,041 H4 0,75 x D 0,05 x D 0,05 x D 50 70 Fz 0,014 0,019 0,023 0,027 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. При необходимости повысить качество обработанной поверхности уменьшите подачу на зуб. Серии 422876 422878 Vision Plus to A B " W K10UF-DCHP AlTiN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин D1 - диаметр Группа ap ae ap Min Маx мм 4,0 5,0 6,0 8,0 10,0 12,0 P3 0,5 x D 0,4 x D 0,3 x D 120 - 160 Fz 0,026 0,033 0,040 0,055 0,067 0,077 P4 0,5 x D 0,4 x D 0,3 x D 90 - 150 Fz 0,024 0,030 0,036 0,049 0,059 0,069 H1 0,5 x D 0,4 x D 0,3 x D 80 - 140 Fz 0,024 0,030 0,036 0,049 0,059 0,069 H2 0,5 x D 0,3 x D 0,2 x D 60 - 80 Fz 0,018 0,022 0,027 0,037 0,044 0,051 H3 0,5 x D 0,15 x D 0,15 x D 50 - 70 Fz 0,014 0,018 0,021 0,029 0,035 0,041 H4 0,5 x D 0,1 x D 0,1 x D 40 - 60 Fz 0,009 0,012 0,014 0,019 0,023 0,027 Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. При соотношении ap/ae равном 0,05 x D увеличьте подачу Fz на 400%. При необходимости повысить качество обработанной поверхности уменьшите подачу на зуб. WIPI A76 HANITA
