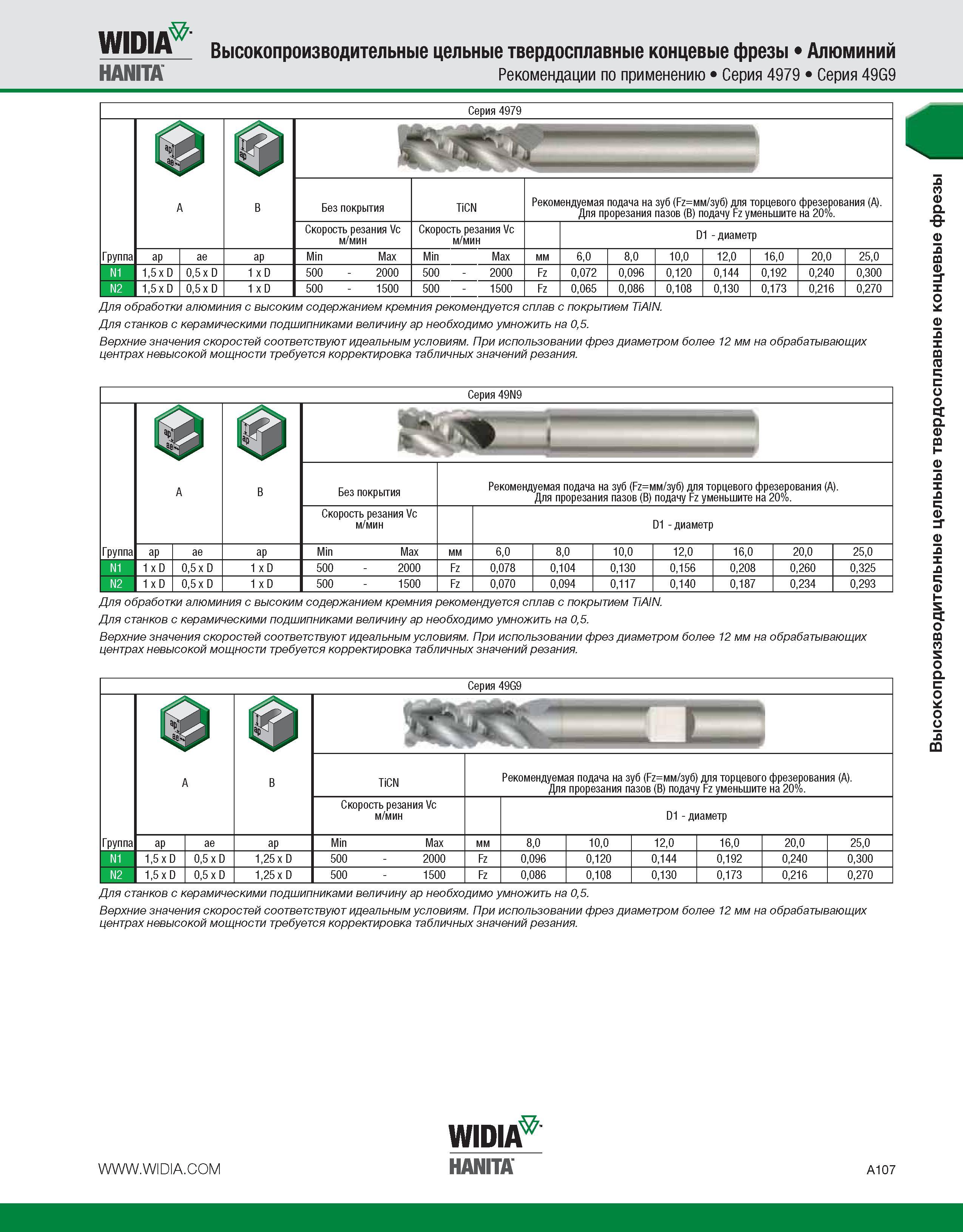

Widia Hanita Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий Рекомендации по применению Серия 4979 Серия 49G9 Серия 4979 Группа A 0 B Без покрытия TiCN Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин Скорость резания Vc м/мин D1 - диаметр ap ae ap Min Max Min Max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 N1 1,5 x D 0,5 x D 1 x D 500 - 2000 500 - 2000 Fz 0,072 0,096 0,120 0,144 0,192 0,240 0,300 N2 1,5 x D 0,5 x D 1 x D 500 - 1500 500 - 1500 Fz 0,065 0,086 0,108 0,130 0,173 0,216 0,270 Для обработки алюминия с высоким содержанием кремния рекомендуется сплав с покрытием TiAlN. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 49N9 Группа aP 1 x D 1 x D 0,5 x D 0,5 x D ap 1 x D 1 x D Без покрытия Скорость резания Vc м/мин Min Max 500 2000 500 1500 Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Fz Fz D1 - диаметр 6,0 0,078 0,070 8,0 0,104 0,094 10,0 0,130 0,117 12,0 0,156 0,140 16,0 0,208 0,187 20,0 0,260 0,234 25,0 0,325 0,293 Для обработки алюминия с высоким содержанием кремния рекомендуется сплав с покрытием TiAlN. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 49G9 TiCN Скорость резания Vc м/мин Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. D1 - диаметр Группа ap ae ap Min Max 8,0 10,0 12,0 16,0 20,0 25,0 1,5 x D 0,5 x D 1,25 x D 500 2000 0,096 0,120 0,144 0,192 0,240 0,300 1,5 x D 0,5 x D 1,25 x D 500 1500 0,086 0,108 0,130 0,173 0,216 0,270 A B ae мм N1 N2 A B мм N1 N2 Fz Fz Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Widia Hanita A107 Высокопроизводительные цельные твердосплавные концевые фрезы
