116 Каталог WIDIA 2010 Режущий осевой инструмент Фрезы Сверла Развертки Стр.A106

Каталог WIDIA 2010 Режущий осевой инструмент Стр. A106 0116 Lab2u

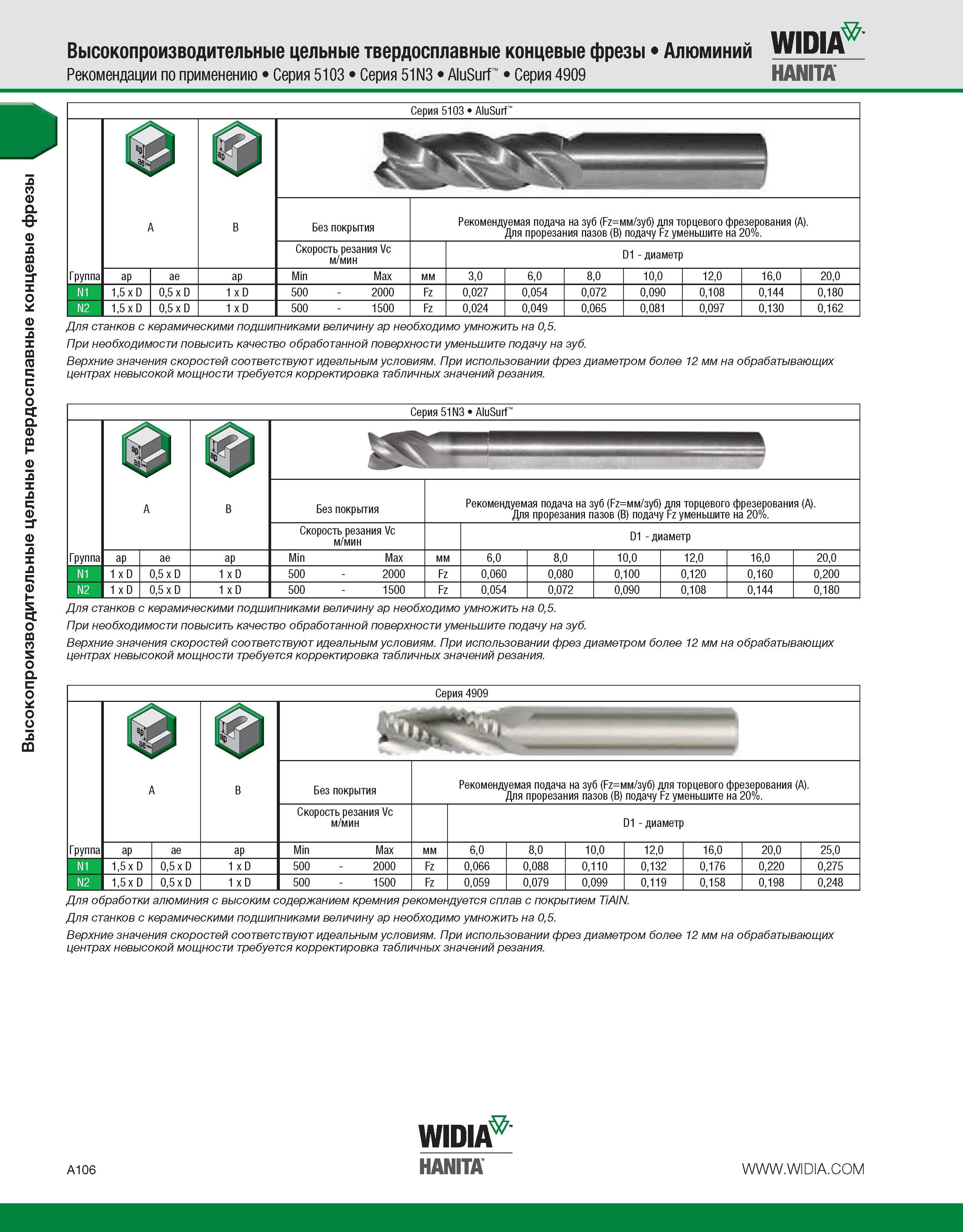

Высокопроизводительные цельные твердосплавные концевые фрезы Алюминий WIDIA Рекомендации по применению Серия 5103 Серия 51N3 AluSurf Серия 4909 HANITA Серия 5103 AluSurf Группа ap 1,5 x D 1,5 x D 0,5 x D 0,5 x D ap 1 x D 1 x D Без покрытия Скорость резания Vc м/мин Min Max 500 2000 500 1500 Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Fz Fz D1 - диаметр 3,0 0,027 0,024 6,0 0,054 0,049 8,0 0,072 0,065 10,0 0,090 0,081 12,0 0,108 0,097 16,0 0,144 0,130 20,0 0,180 0,162 Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. При необходимости повысить качество обработанной поверхности уменьшите подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 51N3 AluSurf Группа ap 1 x D 0,5 x D 1 x D 0,5 x D ap 1 x D 1 x D Без покрытия Скорость резания Vc м/мин Min Max 500 2000 500 1500 Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Fz Fz D1 - диаметр 6,0 0,060 0,054 8,0 0,080 0,072 10,0 0,100 0,090 12,0 0,120 0,108 16,0 0,160 0,144 20,0 0,200 0,180 Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. При необходимости повысить качество обработанной поверхности уменьшите подачу на зуб. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. Серия 4909 1 Группа A B Без покрытия Рекомендуемая подача на зуб =мм/зуб) для торцевого фрезерования (A). Для прорезания пазов (B) подачу Fz уменьшите на 20%. Скорость резания Vc м/мин D1 - диаметр ap ae ap Min Max мм 6,0 8,0 10,0 12,0 16,0 20,0 25,0 N1 1,5 x D 0,5 x D 1 x D 500 - 2000 Fz 0,066 0,088 0,110 0,132 0,176 0,220 0,275 N2 1,5 x D 0,5 x D 1 x D 500 - 1500 Fz 0,059 0,079 0,099 0,119 0,158 0,198 0,248 A B ae мм N1 N2 A B ae мм N1 N2 Для обработки алюминия с высоким содержанием кремния рекомендуется сплав с покрытием TiAIN. Для станков с керамическими подшипниками величину ap необходимо умножить на 0,5. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром более 12 мм на обрабатывающих центрах невысокой мощности требуется корректировка табличных значений резания. WIPI A106 HANITA
