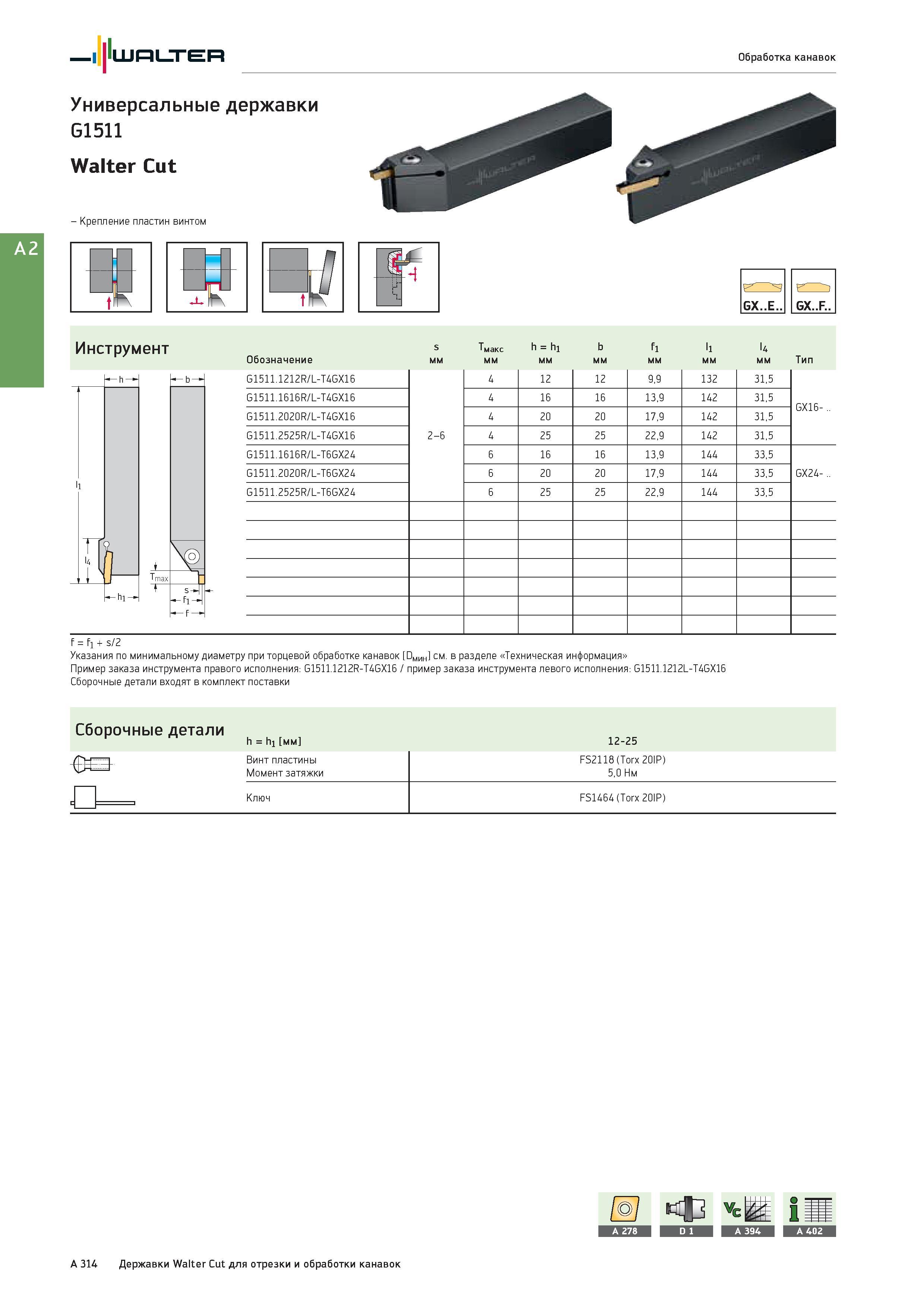

Универсальные державки G1511 Walter Cut Крепление пластин винтом GX E GX F Инструмент s тмакс h = h1 Ь f1 l1 l4 Обозначение мм Тип G1511 1212R/L-T4GX16 2

Универсальные державки G1511 Walter Cut Крепление пластин винтом GX..E.. GX..F.. Инструмент s тмакс h = h1 Ь f1 l1 l4 Обозначение мм Тип G1511.1212R/L-T4GX16 2-6 4 12 12 9,9 132 31,5 GX16- .. G1511.1616R/L-T4GX16 4 16 16 13,9 142 31,5 G1511.2020R/L-T4GX16 4 20 20 17,9 142 31,5 G1511.2525R/L-T4GX16 4 25 25 22,9 142 31,5 G1511.1616R/L-T6GX24 6 16 16 13,9 144 33,5 GX24- .. G1511.2020R/L-T6GX24 6 20 20 17,9 144 33,5 G1511.2525R/L-T6GX24 6 25 25 22,9 144 33,5 f = f1 + s/2 Указания по минимальному диаметру при торцевой обработке канавок 0МЖ см. в разделе Техническая информация Пример заказа инструмента правого исполнения: G1511.1212R-T4GX16 / пример заказа инструмента левого исполнения: G1511.1212L-T4GX16 Сборочные детали входят в комплект поставки Сборочные детали h = h1 мм 12-25 Винт пластины FS2118 (Torx 20IP) Момент затяжки 5,0 Нм q Ключ FS1464 (Torx 20IP) vc A 314 Державки Walter Cut для отрезки и обработки канавок ь
