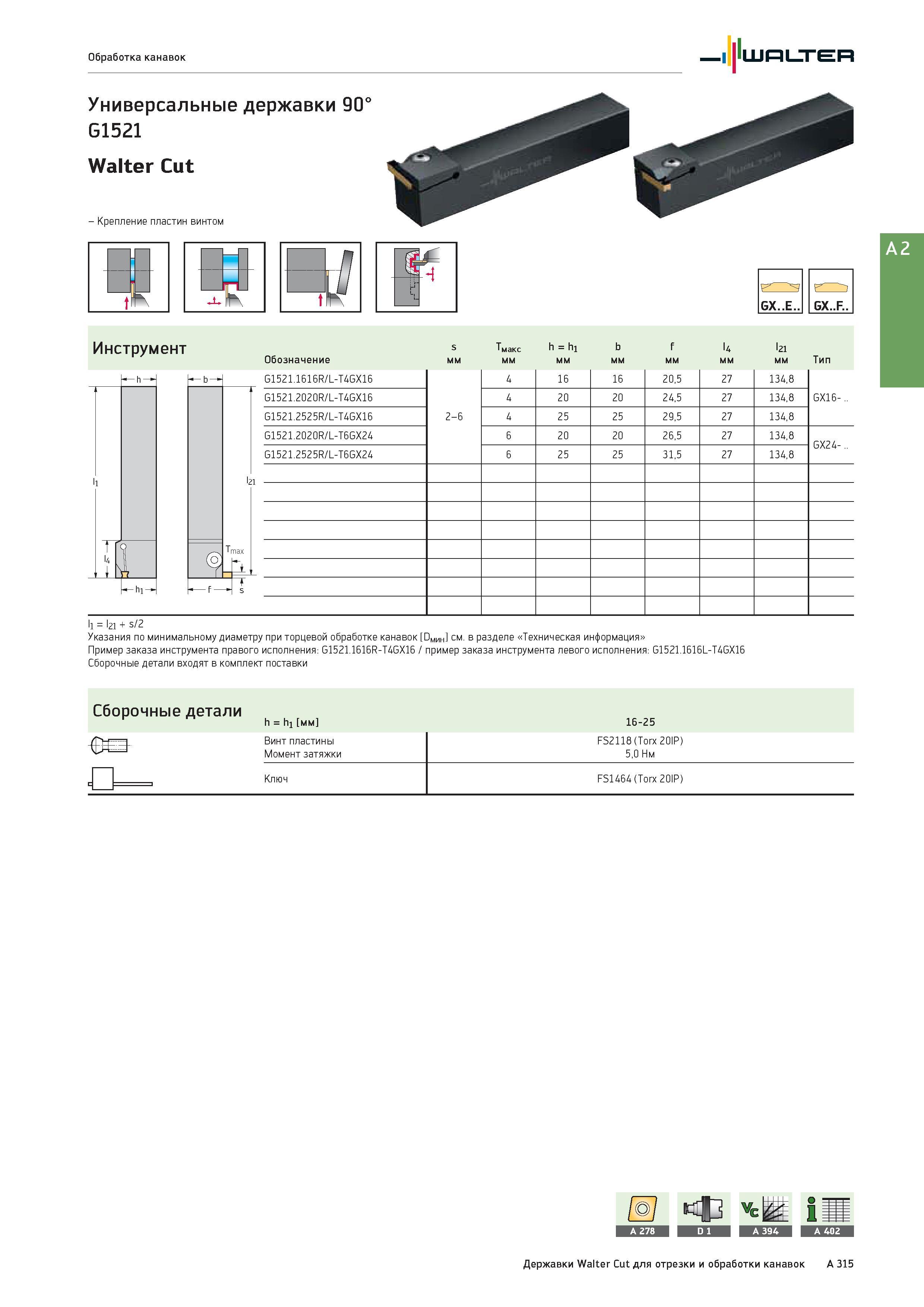

Универсальные державки 90е G1521 Walter Cut Крепление пластин винтом р3' GX E GX F Инструмент s тмакс h h1 Ь f l4 l21 Обозначение мм Тип G1521 1616R/L-T4

Универсальные державки 90е G1521 Walter Cut Крепление пластин винтом р3' GX..E.. GX..F.. Инструмент s тмакс h h1 Ь f l4 l21 Обозначение мм Тип G1521.1616R/L-T4GX16 2-6 4 16 16 20,5 27 134,8 GX16- .. G1521.2020R/L-T4GX16 4 20 20 24,5 27 134,8 G1521.2525R/L-T4GX16 4 25 25 29,5 27 134,8 G1521.2020R/L-T6GX24 6 20 20 26,5 27 134,8 GX24- .. G1521.2525R/L-T6GX24 6 25 25 31,5 27 134,8 11 = I21 + s/2 Указания по минимальному диаметру при торцевой обработке канавок DMm см. в разделе Техническая информация Пример заказа инструмента правого исполнения: G1521.1616R-T4GX16 / пример заказа инструмента левого исполнения: G1521.1616L-T4GX16 Сборочные детали входят в комплект поставки T max Сборочные детали h h1 мм 16-25 -СВ Винт пластины FS2118 (Torx 20IP) Момент затяжки 5,0 Нм Ключ FS1464 (Torx 20IP) VC Державки Walter Cut для отрезки и обработки канавок A 315
