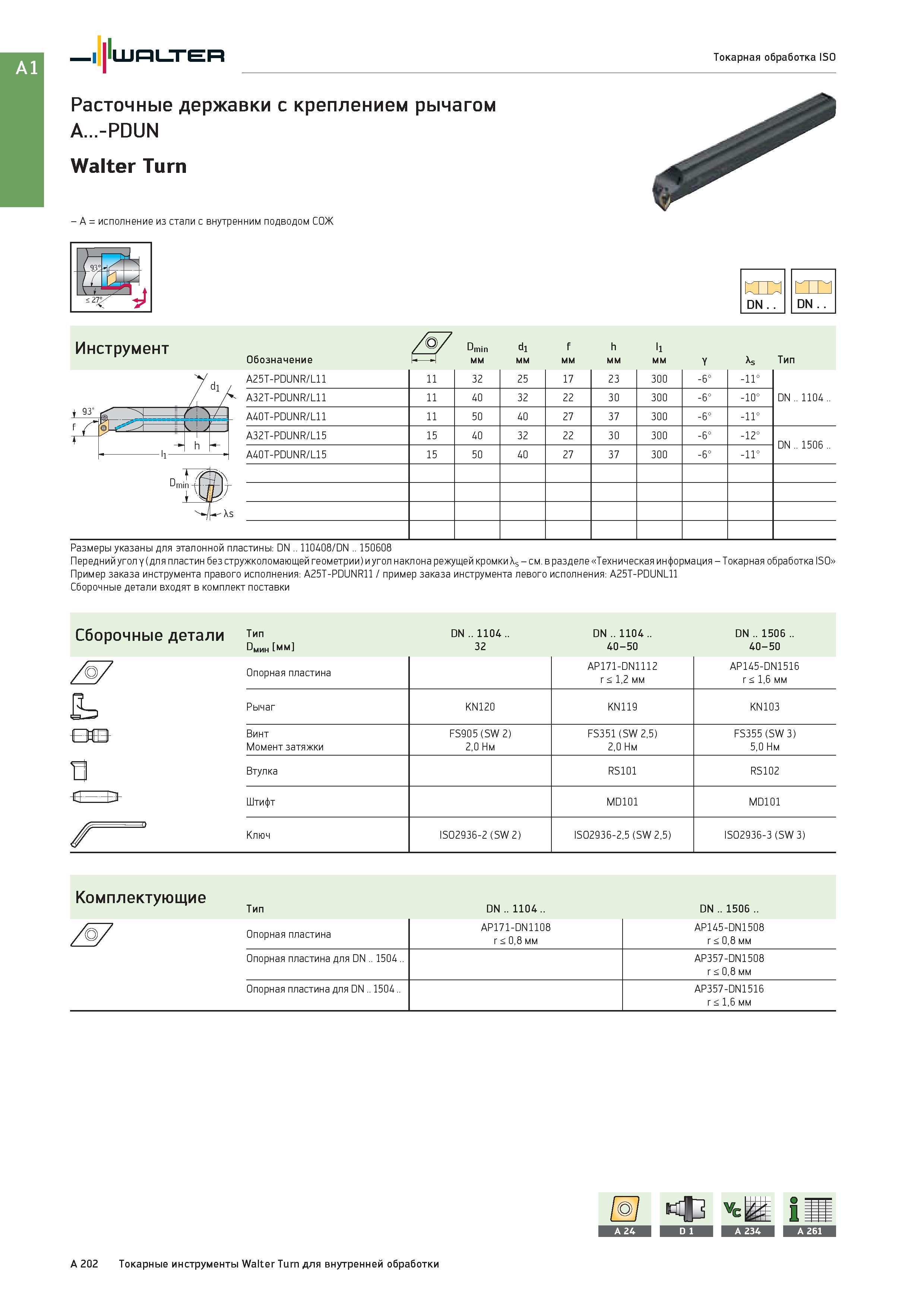

Расточные державки Walter с креплением рычагом A -PDUN Walter Turn A - исполнение из стали с внутренним подводом СОЖ DN Инструмент /57 min dl f h ll Обоз

Расточные державки Walter с креплением рычагом A...-PDUN Walter Turn A - исполнение из стали с внутренним подводом СОЖ DN Инструмент /57 min dl f h ll Обозначение мм Y As Тип A25T-PDUNR/L11 11 32 25 17 23 300 -6° -11° DN .. 1104 .. A32T-PDUNR/L11 11 40 32 22 30 300 -6° -10° A40T-PDUNR/L11 11 50 40 27 37 300 -6° -11° A32T-PDUNR/L15 15 40 32 22 30 300 -6° -12° DN .. 1506 .. A40T-PDUNR/L15 15 50 40 27 37 300 -6° -11° Walter Токарная обработка ISO Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: A25T-PDUNR11 / пример заказа инструмента левого исполнения: A25T-PDUNL11 Сборочные детали входят в комплект поставки Сборочные детали Тип мин мм DN .. 1104 .. 32 DN .. 1104 .. 40-50 DN .. 1506 .. 40-50 / 7 Опорная пластина AP171-DN1112 r < 1,2 мм AP145-DN1516 r < 1,6 мм E= Рычаг KN120 KN119 KN103 Винт FS905 (SW 2) FS351 (SW 2,5) FS355 (SW 3) Момент затяжки 2,0 Нм 2,0 Нм 5,0 Нм В Втулка RS101 RS102 fl- ь> Штифт MD101 MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Z 7 Опорная пластина AP171-DN1108 r < 0,8 мм AP145-DN1508 r < 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1508 r < 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1516 r < 1,6 мм A 202 Токарные инструменты Walter Turn для внутренней обработки
