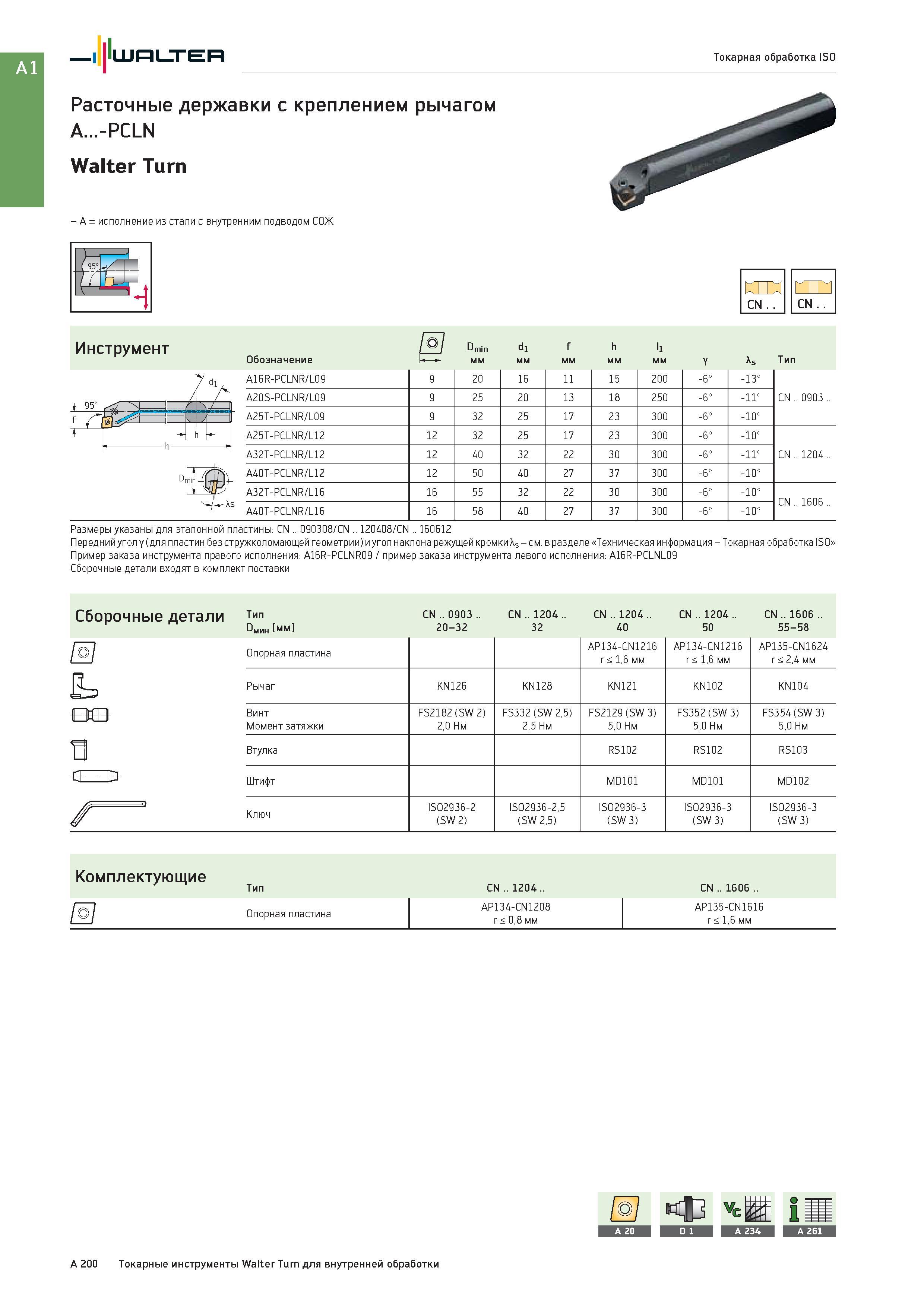

Расточные державки Walter с креплением рычагом A -PCLN Walter Turn A - исполнение из стали с внутренним подводом СОЖ CN Инструмент If Dmin di f h li Обоз

Расточные державки Walter с креплением рычагом A...-PCLN Walter Turn A - исполнение из стали с внутренним подводом СОЖ CN . Инструмент If Dmin di f h li Обозначение 1- 4 мм Y As Тип A16R-PCLNR/L09 9 20 16 11 15 200 -6° -13° CN .. 0903 .. A20S-PCLNR/L09 9 25 20 13 18 250 -6° -11° A25T-PCLNR/L09 9 32 25 17 23 300 -6° -10° A25T-PCLNR/L12 12 32 25 17 23 300 -6° -10° CN .. 1204 .. A32T-PCLNR/L12 12 40 32 22 30 300 -6° -11° A40T-PCLNR/L12 12 50 40 27 37 300 -6° -10° A32T-PCLNR/L16 16 55 32 22 30 300 -6° -10° CN .. 1606 .. A40T-PCLNR/L16 16 58 40 27 37 300 -6° -10° Walter Токарная обработка ISO Размеры указаны для эталонной пластины: CN .. 090308/CN .. 120408/CN .. 160612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: A16R-PCLNR09 / пример заказа инструмента левого исполнения: A16R-PCLNL09 Сборочные детали входят в комплект поставки Сборочные детали Тип Рмин мм CN .. 0903 .. 20-32 CN .. 1204 .. 32 CN .. 1204 .. 40 CN .. 1204 .. 50 CN .. 1606 . 55-58 Опорная пластина AP134-CN1216 r < 1,6 мм AP134-CN1216 r < 1,6 мм AP135-CN1624 r < 2,4 мм Рычаг KN126 KN128 KN121 KN102 KN104 Винт Момент затяжки FS2182 (SW 2) 2,0 Нм FS332 (SW 2,5) 2,5 Нм FS2129 (SW 3) 5,0 Нм FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм Втулка RS102 RS102 RS103 Штифт MD101 MD101 MD102 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. AP134-CN1208 AP135-CN1616 1 J Опорная пластина r < 0,8 мм r < 1,6 мм A 200 Токарные инструменты Walter Turn для внутренней обработки
