2244 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.C532

Каталог WALTER 2017 Инструмент и оснастка Стр. C532 2244 Lab2u

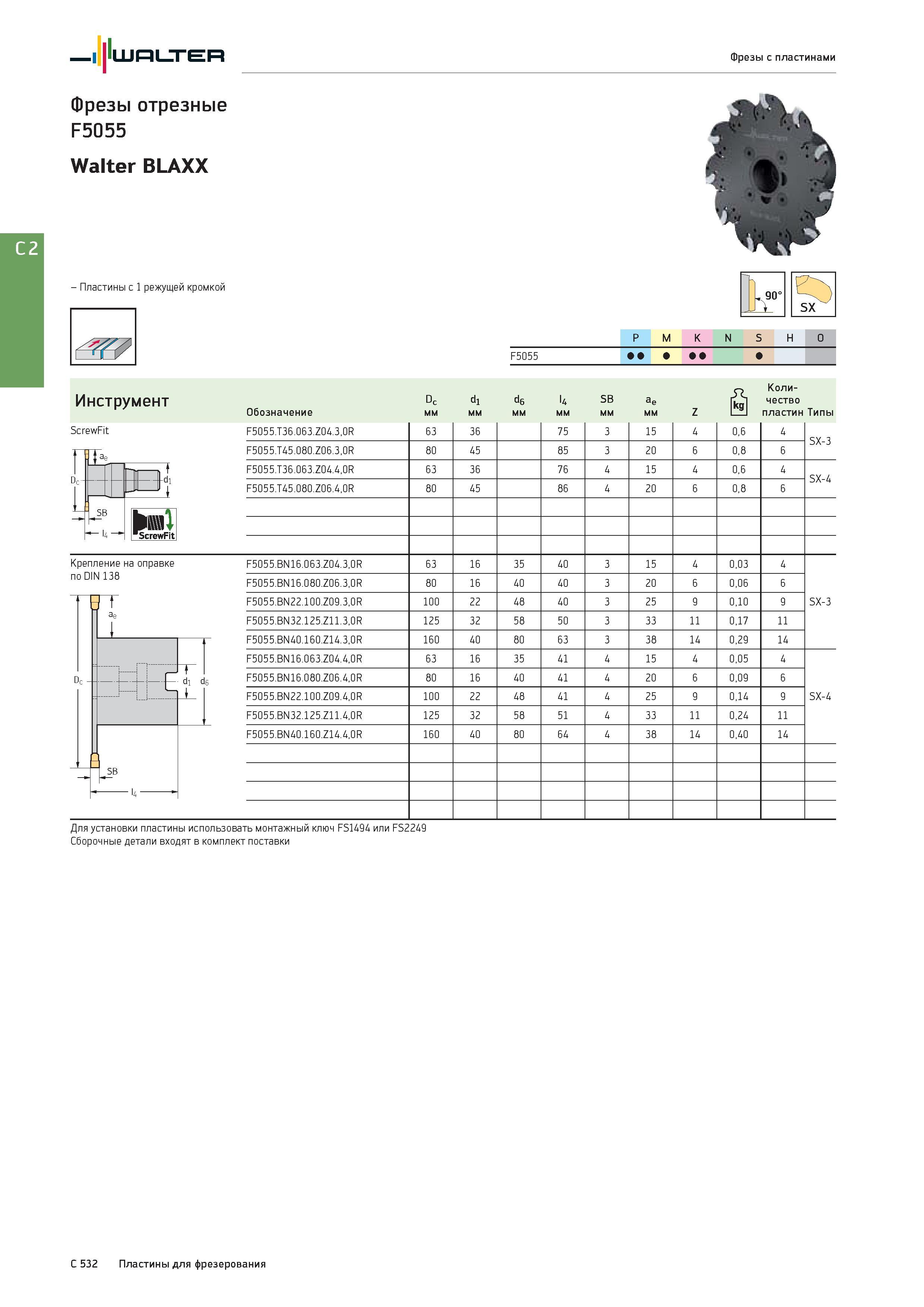

Walter Фрезы с пластинами Фрезы отрезные F5055 Walter BLAXX - Пластины с 1 режущей кромкой ScrewFit в SB -14- ScrewFit P M K N S H O Группы обрабатываемых материалов по ISO F5055 Инструмент Обозначение Dc di d6 l4 SB ae Z kg Количество пластин T мм 1 1 пластин Типы F5055.T36.063.Z04.3,0R 63 36 75 3 15 4 0,6 4 SX-3 F5055.T45.080.Z06.3,0R 80 45 85 3 20 6 0,8 6 F5055.T36.063.Z04.4,0R 63 36 76 4 15 4 0,6 4 SX-4 F5055.T45.080.Z06.4,0R 80 45 86 4 20 6 0,8 6 F5055.BN16.063.Z04.3,0R 63 16 35 40 3 15 4 0,03 4 SX-3 F5055.BN16.080.Z06.3,0R 80 16 40 40 3 20 6 0,06 6 F5055.BN22.100.Z09.3,0R 100 22 48 40 3 25 9 0,10 9 F5055.BN32.125.Z11.3,0R 125 32 58 50 3 33 11 0,17 11 F5055.BN40.160.Z14.3,0R 160 40 80 63 3 38 14 0,29 14 F5055.BN16.063.Z04.4,0R 63 16 35 41 4 15 4 0,05 4 SX-4 F5055.BN16.080.Z06.4,0R 80 16 40 41 4 20 6 0,09 6 F5055.BN22.100.Z09.4,0R 100 22 48 41 4 25 9 0,14 9 F5055.BN32.125.Z11.4,0R 125 32 58 51 4 33 11 0,24 11 F5055.BN40.160.Z14.4,0R 160 40 80 64 4 38 14 0,40 14 Крепление на оправке по DIN 138 Р di de V58 Для установки пластины использовать монтажный ключ FS1494 или FS2249 Сборочные детали входят в комплект поставки и и C 532 Пластины для фрезерования
