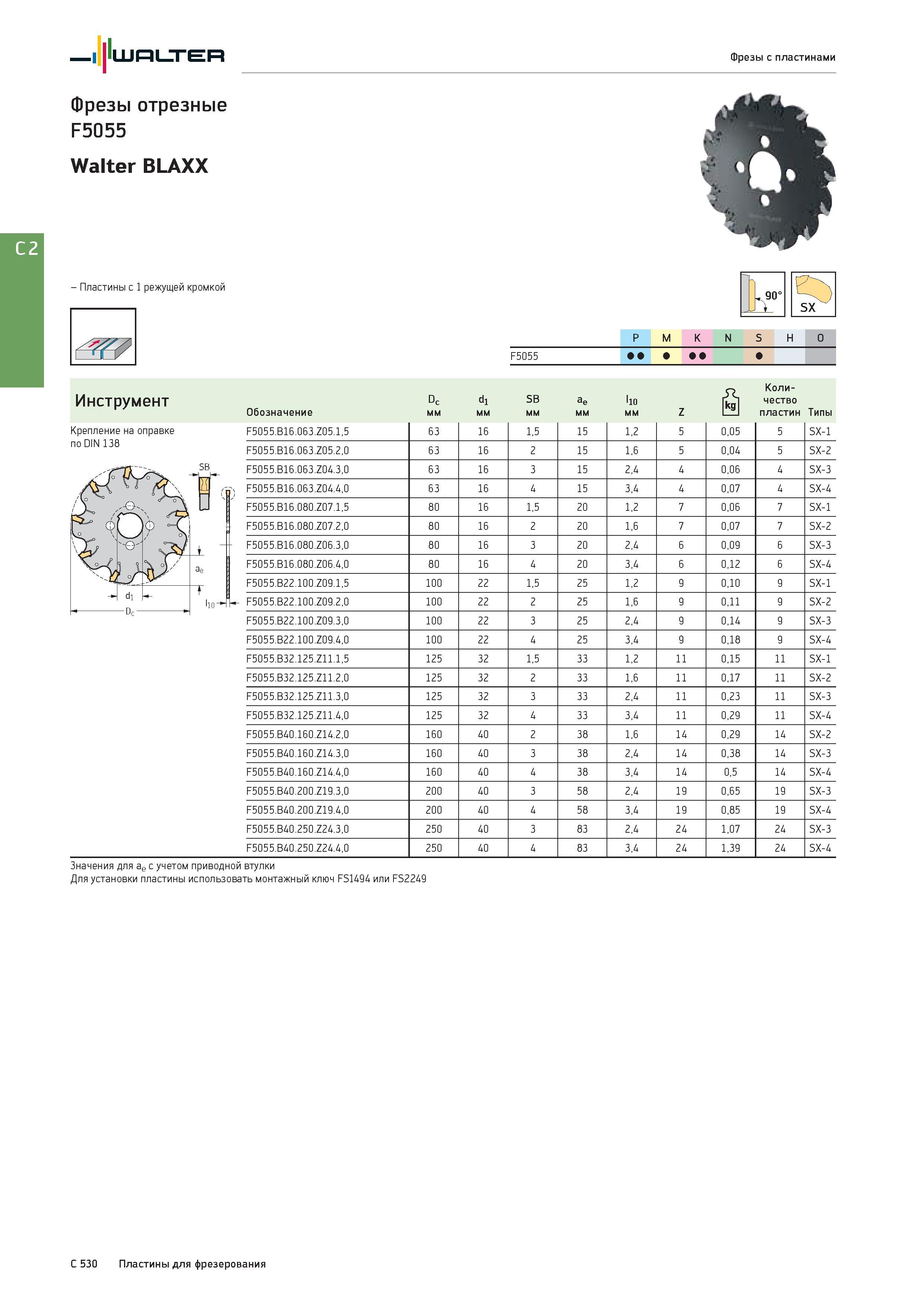

Walter Фрезы с пластинами Фрезы отрезные F5055 Walter BLAXX - Пластины с 1 режущей кромкой 90° SX P M K N S H O Группы обрабатываемых материалов по ISO F5055 Инструмент Обозначение Dc мм dl мм SB мм ae мм o 2 2 Z Количество пластин Типы Крепление на оправке F5055.B16.063.Z05.1,5 63 16 1,5 15 1,2 5 0,05 5 SX-1 по UIN 138 F5055.B16.063.Z05.2,0 63 16 2 15 1,6 5 0,04 5 SX-2 -п SB F5055.B16.063.Z04.3,0 63 16 3 15 2,4 4 0,06 4 SX-3 5 \ fCr fr F5055.B16.063.Z04.4,0 63 16 4 15 3,4 4 0,07 4 SX-4 Jo, F5055.B16.080.Z07.1,5 80 16 1,5 20 1,2 7 0,06 7 SX-1 Р Ь F5055.B16.080.Z07.2,0 80 16 2 20 1,6 7 0,07 7 SX-2 \Xj '-0'' F5055.B16.080.Z06.3,0 80 16 3 20 2,4 6 0,09 6 SX-3 v -Ч, \ Ху ae F5055.B16.080.Z06.4,0 80 16 4 20 3,4 6 0,12 6 SX-4 / F5055.B22.100.Z09.1,5 100 22 1,5 25 1,2 9 0,10 9 SX-1 dl Т Il0“"- - F5055.B22.100.Z09.2,0 100 22 2 25 1,6 9 0,11 9 SX-2 F5055.B22.100.Z09.3,0 100 22 3 25 2,4 9 0,14 9 SX-3 F5055.B22.100.Z09.4,0 100 22 4 25 3,4 9 0,18 9 SX-4 F5055.B32.125.Z11.1,5 125 32 1,5 33 1,2 11 0,15 11 SX-1 F5055.B32.125.Z11.2,0 125 32 2 33 1,6 11 0,17 11 SX-2 F5055.B32.125.Z11.3,0 125 32 3 33 2,4 11 0,23 11 SX-3 F5055.B32.125.Z11.4,0 125 32 4 33 3,4 11 0,29 11 SX-4 F5055.B40.160.Z14.2,0 160 40 2 38 1,6 14 0,29 14 SX-2 F5055.B40.160.Z14.3,0 160 40 3 38 2,4 14 0,38 14 SX-3 F5055.B40.160.Z14.4,0 160 40 4 38 3,4 14 0,5 14 SX-4 F5055.B40.200.Z19.3,0 200 40 3 58 2,4 19 0,65 19 SX-3 F5055.B40.200.Z19.4,0 200 40 4 58 3,4 19 0,85 19 SX-4 F5055.B40.250.Z24.3,0 250 40 3 83 2,4 24 1,07 24 SX-3 F5055.B40.250.Z24.4,0 250 40 4 83 3,4 24 1,39 24 SX-4 Значения для ае с учетом приводной втулки Для установки пластины использовать монтажный ключ FS1494 или FS2249 C 530 Пластины для фрезерования
