1952 Каталог WALTER 2017 Инструмент режущий и оснастка для станков Стр.C240

Каталог WALTER 2017 Инструмент и оснастка Стр. C240 1952 Lab2u

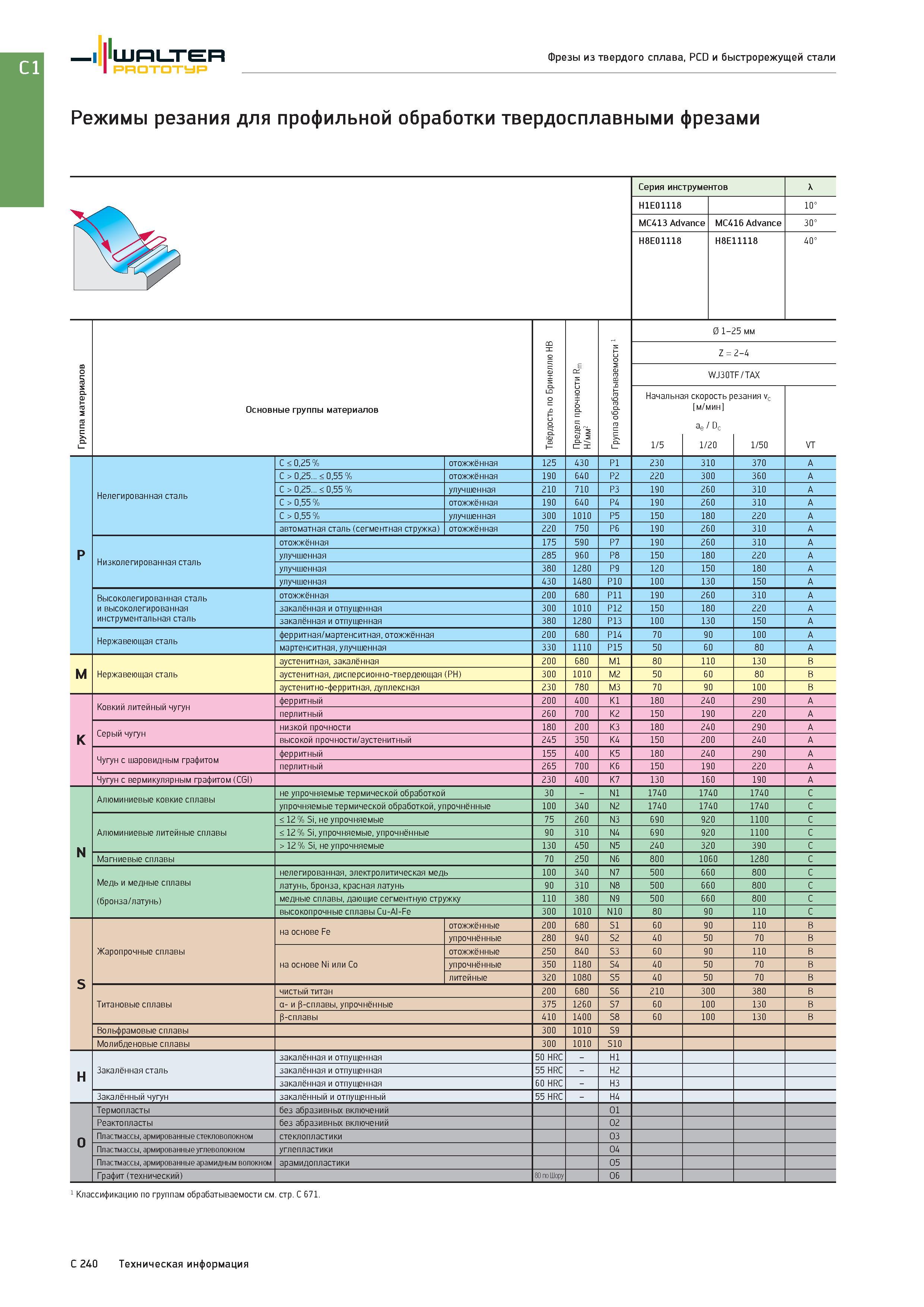

Walter Prototyp Фрезы из твердого сплава, PCD и быстрорежущей стали Режимы резания для профильной обработки твердосплавными фрезами Группа материалов Основные группы материалов Твёрдость по Бринеллю HB Предел прочности Rm Н/мм2 Группа обрабатываемости 1 Начальна 1/5 0 1- Z = WJ30T я скорость р м/мин Aе Dc 1/20 5 мм 2-4 F / TAX езания Vc 1/50 VT р Нелегированная сталь C < 0,25 % отожжённая 125 430 P1 230 310 370 A C > 0,25... < 0,55 % отожжённая 190 640 P2 220 300 360 A C > 0,25... < 0,55 % улучшенная 210 710 P3 190 260 310 A C > 0,55 % отожжённая 190 640 P4 190 260 310 A C > 0,55 % улучшенная 300 1010 P5 150 180 220 A автоматная сталь (сегментная стружка) отожжённая 220 750 P6 190 260 310 A Низколегированная сталь отожжённая 175 590 P7 190 260 310 A улучшенная 285 960 P8 150 180 220 A улучшенная 380 1280 P9 120 150 180 A улучшенная 430 1480 P10 100 130 150 A Высоколегированная сталь и высоколегированная инструментальная сталь отожжённая 200 680 P11 190 260 310 A закалённая и отпущенная 300 1010 P12 150 180 220 A закалённая и отпущенная 380 1280 P13 100 130 150 A Нержавеющая сталь ферритная/мартенситная,отожжённая 200 680 P14 70 90 100 A мартенситная, улучшенная 330 1110 P15 50 60 80 A M Нержавеющая сталь аустенитная, закалённая 200 680 M1 80 110 130 B аустенитная, дисперсионно-твердеющая (PH) 300 1010 M2 50 60 80 B аустенитно-ферритная, дуплексная 230 780 M3 70 90 100 B K Ковкий литейный чугун ферритный 200 400 K1 180 240 290 A перлитный 260 700 K2 150 190 220 A Серый чугун низкой прочности 180 200 K3 180 240 290 A высокой прочности/аустенитный 245 350 K4 150 200 240 A Чугун с шаровидным графитом ферритный 155 400 K5 180 240 290 A перлитный 265 700 K6 150 190 220 A Чугун с вермикулярным графитом (CGI) 230 400 K7 130 160 190 A N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 - N1 1740 1740 1740 C упрочняемые термической обработкой, упрочнённые 100 340 N2 1740 1740 1740 C Алюминиевые литейные сплавы < 12 % Si, не упрочняемые 75 260 N3 690 920 1100 C < 12 % Si, упрочняемые, упрочнённые 90 310 N4 690 920 1100 C > 12 % Si, не упрочняемые 130 450 N5 240 320 390 C Магниевые сплавы 70 250 N6 800 1060 1280 C Медь и медные сплавы (бронза/латунь) нелегированная, электролитическая медь 100 340 N7 500 660 800 C латунь, бронза, красная латунь 90 310 N8 500 660 800 C медные сплавы, дающие сегментную стружку 110 380 N9 500 660 800 C высокопрочные сплавы Cu-Al-Fe 300 1010 N10 80 90 110 C S Жаропрочные сплавы на основе Fe отожжённые 200 680 S1 60 90 110 B упрочнённые 280 940 S2 40 50 70 B на основе Ni или Co отожжённые 250 840 S3 60 90 110 B упрочнённые 350 1180 S4 40 50 70 B литейные 320 1080 S5 40 50 70 B Титановые сплавы чистый титан 200 680 S6 210 300 380 B а- и р-сплавы, упрочнённые 375 1260 S7 60 100 130 B в-сплавы 410 1400 S8 60 100 130 B Вольфрамовые сплавы 300 1010 S9 Молибденовые сплавы 300 1010 S10 H Закалённая сталь закалённая и отпущенная 50 HRC - H1 закалённая и отпущенная 55 HRC - H2 закалённая и отпущенная 60 HRC - H3 Закалённый чугун закалённый и отпущенный 55 HRC - H4 O Термопласты без абразивных включений O1 Реактопласты без абразивных включений O2 Пластмассы, армированные стекловолокном стеклопластики O3 Пластмассы, армированные углеволокном углепластики O4 Пластмассы, армированные арамидным волокном арамидопластики O5 Графит(технический) 80 по Шору O6 1 Классификацию по группам обрабатываемости см. стр. C 671. C 240 Техническая информация
