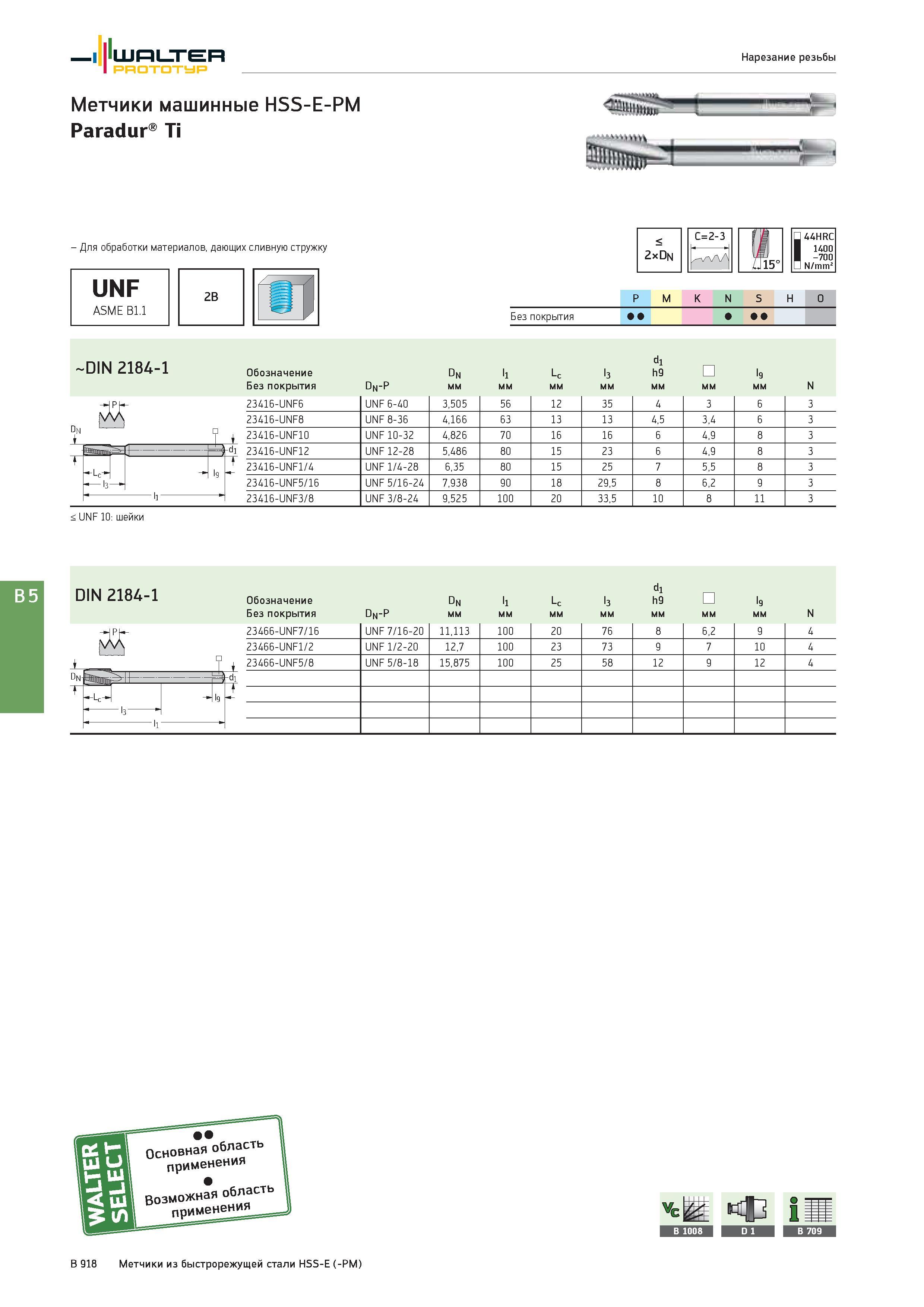

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E-PM Paradur Ti Для обработки материалов, дающих сливную стружку UNF ASME B1.1 < 2xDn С=2-3 л/ЛЛ/'' J15° I44HRC 1400 -700 N/mm2 p m K N S H O Без покрытия DIN 2184-1 Обозначение Dn l1 Lc l3 d1 h9 l9 Без покрытия Dn-P мм N 23416-UNF6 UNF 6-40 3,505 56 12 35 4 3 6 3 23416-UNF8 UNF 8-36 4,166 63 13 13 4,5 3,4 6 3 23416-UNF10 UNF 10-32 4,826 70 16 16 6 4,9 8 3 23416-UNF12 UNF 12-28 5,486 80 15 23 6 4,9 8 3 23416-UNF1/4 UNF 1/4-28 6,35 80 15 25 7 5,5 8 3 23416-UNF5/16 UNF 5/16-24 7,938 90 18 29,5 8 6,2 9 3 23416-UNF3/8 UNF 3/8-24 9,525 100 20 33,5 10 8 11 3 < UNF 10: шейки DIN 2184-1 Обозначение Dn l1 Lc l3 d1 h9 l9 Без покрытия Dn-P мм N 23466-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 4 23466-UNF1/2 UNF 1/2-20 12,7 100 23 73 9 7 10 4 23466-UNF5/8 UNF 5/8-18 15,875 100 25 58 12 9 12 4 Lc
