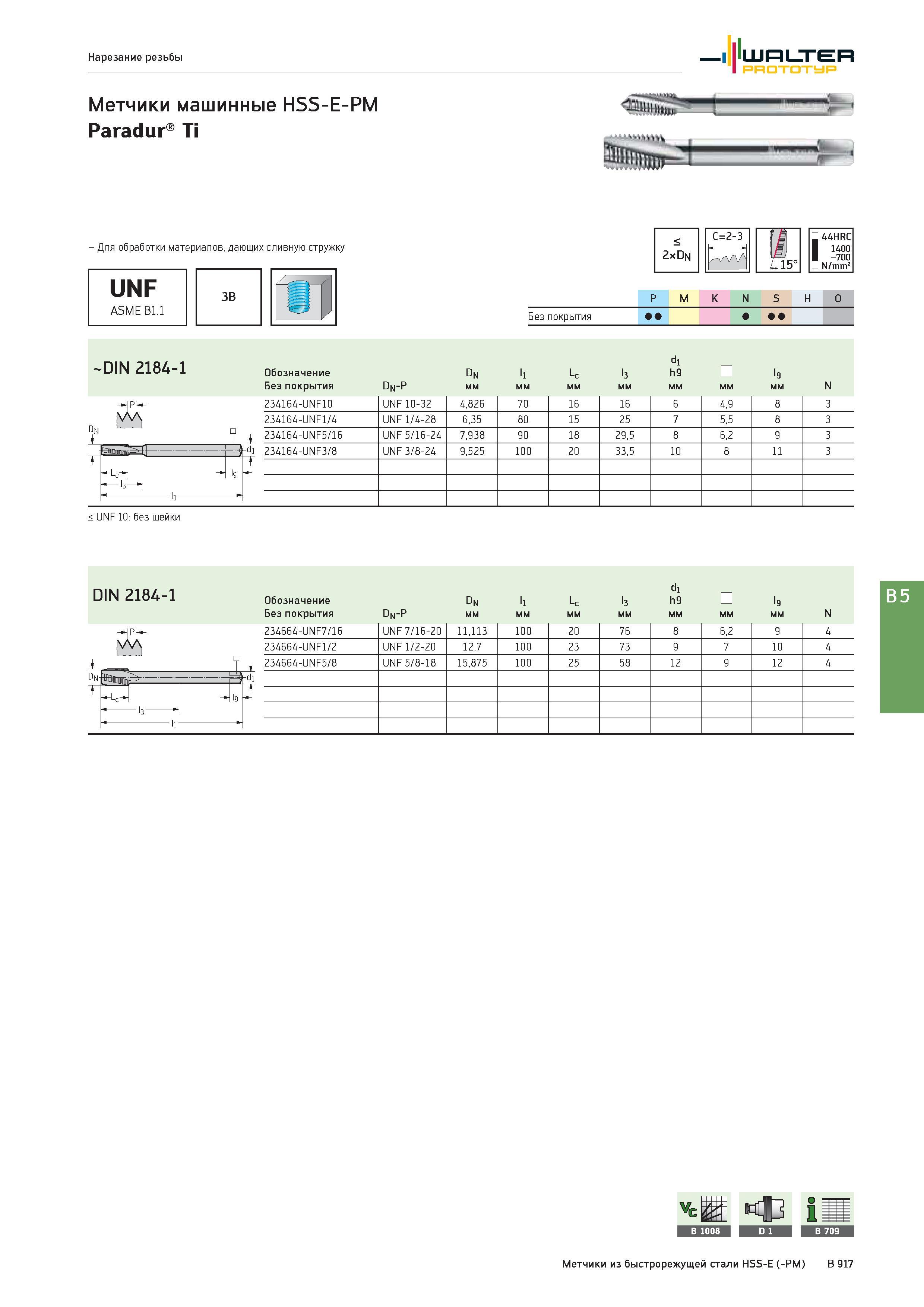

Walter Prototyp Нарезание резьбы Метчики машинные HSS-E-PM Paradur Ti Для обработки материалов, дающих сливную стружку UNF ASME B1.1 3B < 2xDn C=2-3 J15' 44HRC 1400 -700 N/mm P M K N S H O Группы обрабатываемых материалов по ISO Без покрытия DIN 2184-1 Обозначение Без покрытия Dn-P Dn мм l1 мм Lc мм l3 мм d1 h9 мм мм l9 мм N Dn А z 234164-UNF10 UNF 10-32 4,826 70 16 16 6 4,9 8 3 234164-UNF1/4 UNF 1/4-28 6,35 80 15 25 7 5,5 8 3 i 234164-UNF5/16 UNF 5/16-24 7,938 90 18 29,5 8 6,2 9 3 йн rdl 234164-UNF3/8 UNF 3/8-24 9,525 100 20 33,5 10 8 11 3 t - < UNF 10: без шейки DIN 2184-1 Обозначение Dn l1 Lc l3 d1 h9 l9 Без покрытия Dn-P мм N rdi щщщигашг яг -Lc -Jlg J ll 234664-UNF7/16 UNF 7/16-20 11,113 100 20 76 8 6,2 9 4 234664-UNF1/2 UNF 1/2-20 12,7 100 23 73 9 7 10 4 234664-UNF5/8 UNF 5/8-18 15,875 100 25 58 12 9 12 4 Метчики из быстрорежущей стали HSS-E (-PM) B 917
