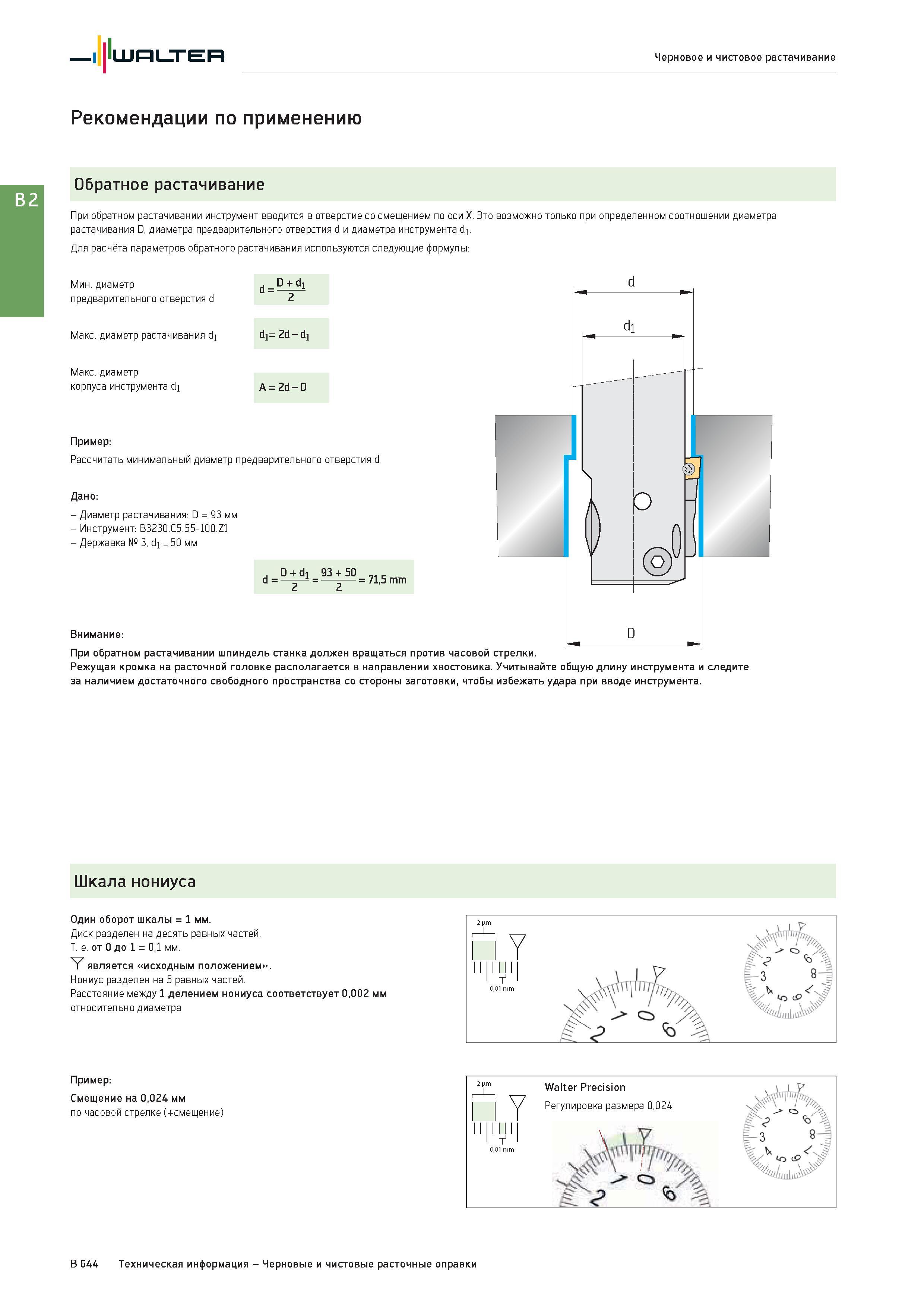

Walter Черновое и чистовое растачивание Рекомендации по применению Обратное растачивание При обратном растачивании инструмент вводится в отверстие со смещением по оси X. Это возможно только при определенном соотношении диаметра растачивания D, диаметра предварительного отверстия d и диаметра инструмента dj. Для расчёта параметров обратного растачивания используются следующие формулы: Мин. диаметр предварительного отверстия d Макс. диаметр растачивания d1 Макс. диаметр корпуса инструмента d1 d1= 2d-d A = 2d - D d Пример: Рассчитать минимальный диаметр предварительного отверстия d Дано: - Диаметр растачивания: D = 93 мм - Инструмент: B3230.C5.55-100.Z1 - Державка № 3, d1 = 50 мм , D + di 93 + 50 1С d = - = - = 71,5 mm Внимание: D При обратном растачивании шпиндель станка должен вращаться против часовой стрелки. Режущая кромка на расточной головке располагается в направлении хвостовика. Учитывайте общую длину инструмента и следите за наличием достаточного свободного пространства со стороны заготовки, чтобы избежать удара при вводе инструмента. Шкала нониуса Один оборот шкалы = 1 мм. Диск разделен на десять равных частей. Т. е. от 0 до 1 = 0,1 мм. V является исходным положением . Нониус разделен на 5 равных частей. Расстояние между 1 делением нониуса соответствует 0,002 мм относительно диаметра Пример: Смещение на 0,024 мм по часовой стрелке (+смещение) Y 11111111 I у Walter Precision Регулировка размера 0,024 0,01 mm B 644 Техническая информация - Черновые и чистовые расточные оправки
