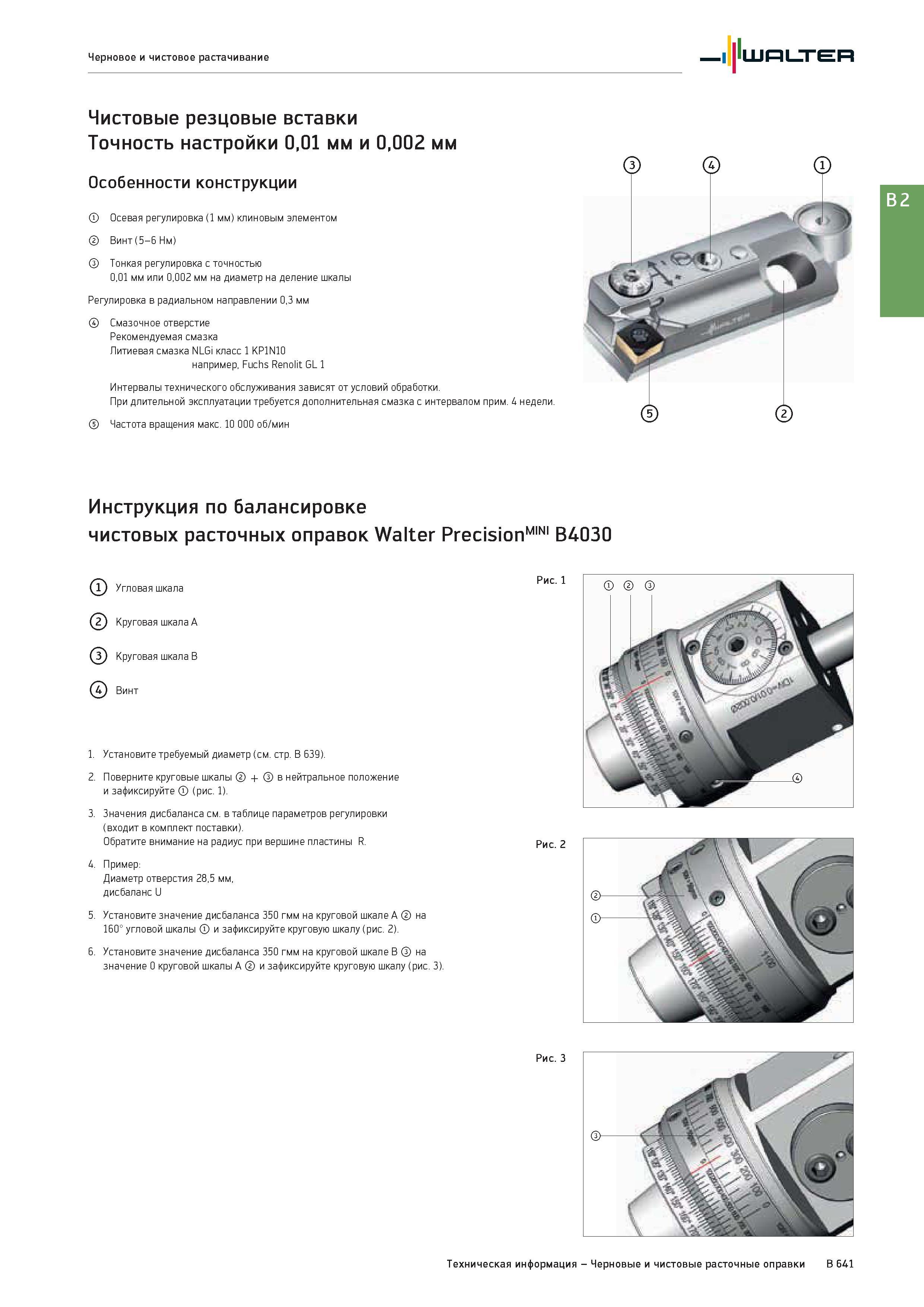

Черновое и чистовое растачивание Walter Чистовые резцовые вставки Точность настройки 0,01 мм и 0,002 мм Особенности конструкции Осевая регулировка (1 мм) клиновым элементом Винт (5-6 Нм) Тонкая регулировка с точностью 0,01 мм или 0,002 мм на диаметр на деление шкалы Регулировка в радиальном направлении 0,3 мм Смазочное отверстие Рекомендуемая смазка Литиевая смазка NLGi класс 1 KP1N10 например, Fuchs Renolit GL 1 Интервалы технического обслуживания зависят от условий обработки. При длительной эксплуатации требуется дополнительная смазка с интервалом прим. 4 недели. Частота вращения макс. 10 000 об/мин Инструкция по балансировке чистовых расточных оправок Walter PrecisionMINI B4030 ( Угловая шкала ( Круговая шкала A ( Круговая шкала B ( Винт 1. Установите требуемый диаметр (см. стр. B 639). 2. Поверните круговые шкалы + в нейтральное положение и зафиксируйте (рис. 1). 3. Значения дисбаланса см. в таблице параметров регулировки (входит в комплект поставки). Обратите внимание на радиус при вершине пластины R. 4. Пример: Диаметр отверстия 28,5 мм, дисбаланс U 5. Установите значение дисбаланса 350 гмм на круговой шкале A на 160° угловой шкалы и зафиксируйте круговую шкалу (рис. 2). 6. Установите значение дисбаланса 350 гмм на круговой шкале B на значение 0 круговой шкалы A и зафиксируйте круговую шкалу (рис. 3). Рис. 1 Рис. 2 Рис. 3 Техническая информация - Черновые и чистовые расточные оправки B 641
