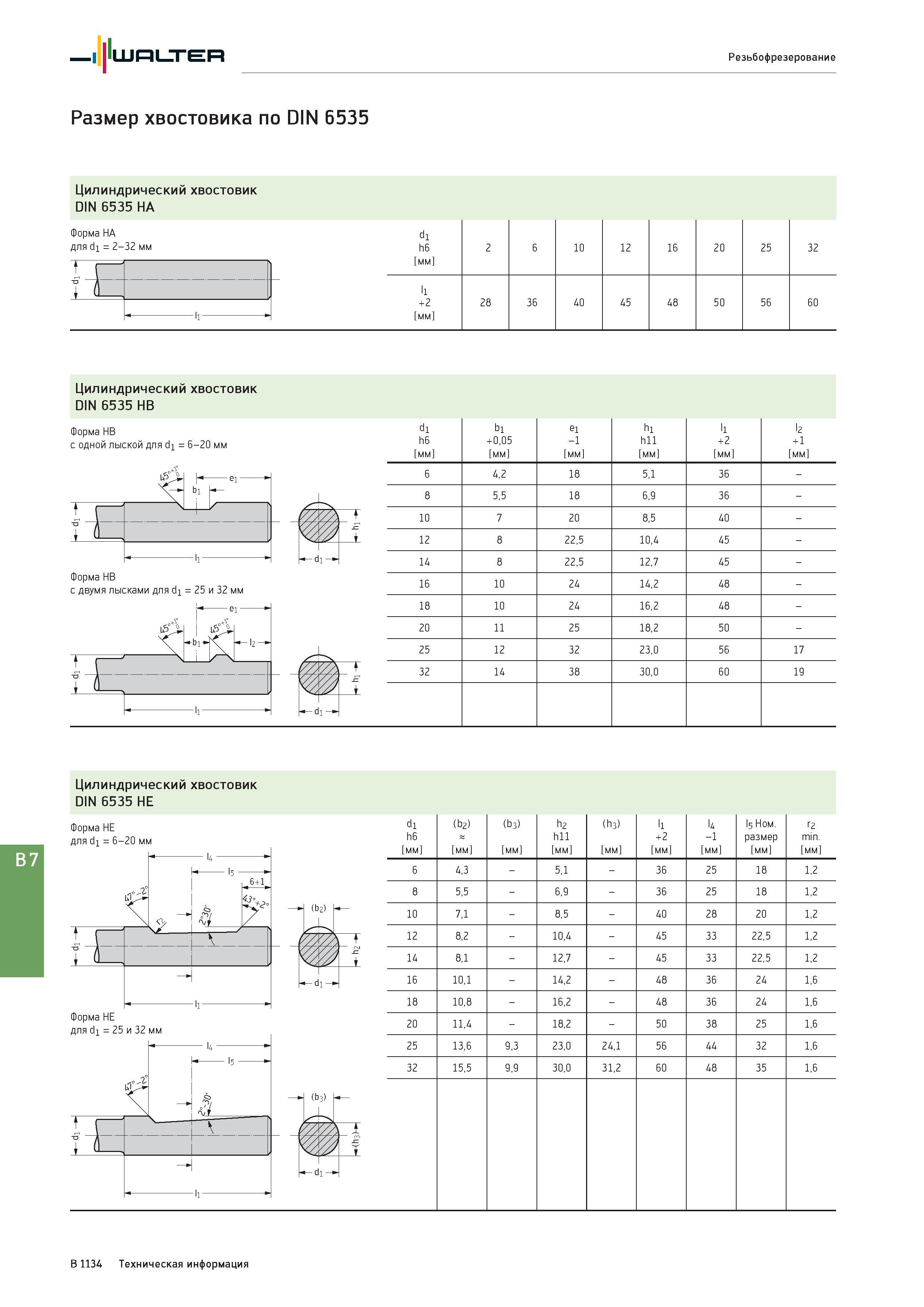

Walter Резьбофрезерование Размер хвостовика по DIN 6535 Цилиндрический хвостовик DIN 6535 HA Форма HA для d1 = 2-32 мм t J 11 - d1 h6 мм l1 + 2 мм 2 6 10 12 16 20 25 32 28 36 40 45 48 50 56 60 Цилиндрический хвостовик DIN 6535 HB Форма HB с одной лыской для d1 = 6-20 мм Форма HB с двумя лысками для d1 = 25 и 32 мм 16 м b1 + 0,05 мм e1 -1 мм h1 h11 мм l1 + 2 мм l 2+1 мм 6 4,2 18 5,1 36 - 8 5,5 18 6,9 36 - 10 7 20 8,5 40 - 12 8 22,5 10,4 45 - 14 8 22,5 12,7 45 - 16 10 24 14,2 48 - 18 10 24 16,2 48 - 20 11 25 18,2 50 - 25 12 32 23,0 56 17 32 14 38 30,0 60 19 Цилиндрический хвостовик DIN 6535 HE Форма HE для d1 = 6-20 мм (b3) - d1 h6 мм (b2) мм (b3) мм 1 (h3) мм l1 + 2 мм l4 -1 мм l5 Ном. размер мм Г2 min. мм 6 4,3 - 5,1 - 36 25 18 1,2 8 5,5 - 6,9 - 36 25 18 1,2 10 7,1 - 8,5 - 40 28 20 1,2 12 8,2 - 10,4 - 45 33 22,5 1,2 14 8,1 - 12,7 - 45 33 22,5 1,2 16 10,1 - 14,2 - 48 36 24 1,6 18 10,8 - 16,2 - 48 36 24 1,6 20 11,4 - 18,2 - 50 38 25 1,6 25 13,6 9,3 23,0 24,1 56 44 32 1,6 32 15,5 9,9 30,0 31,2 60 48 35 1,6 B 1134 Техническая информация
