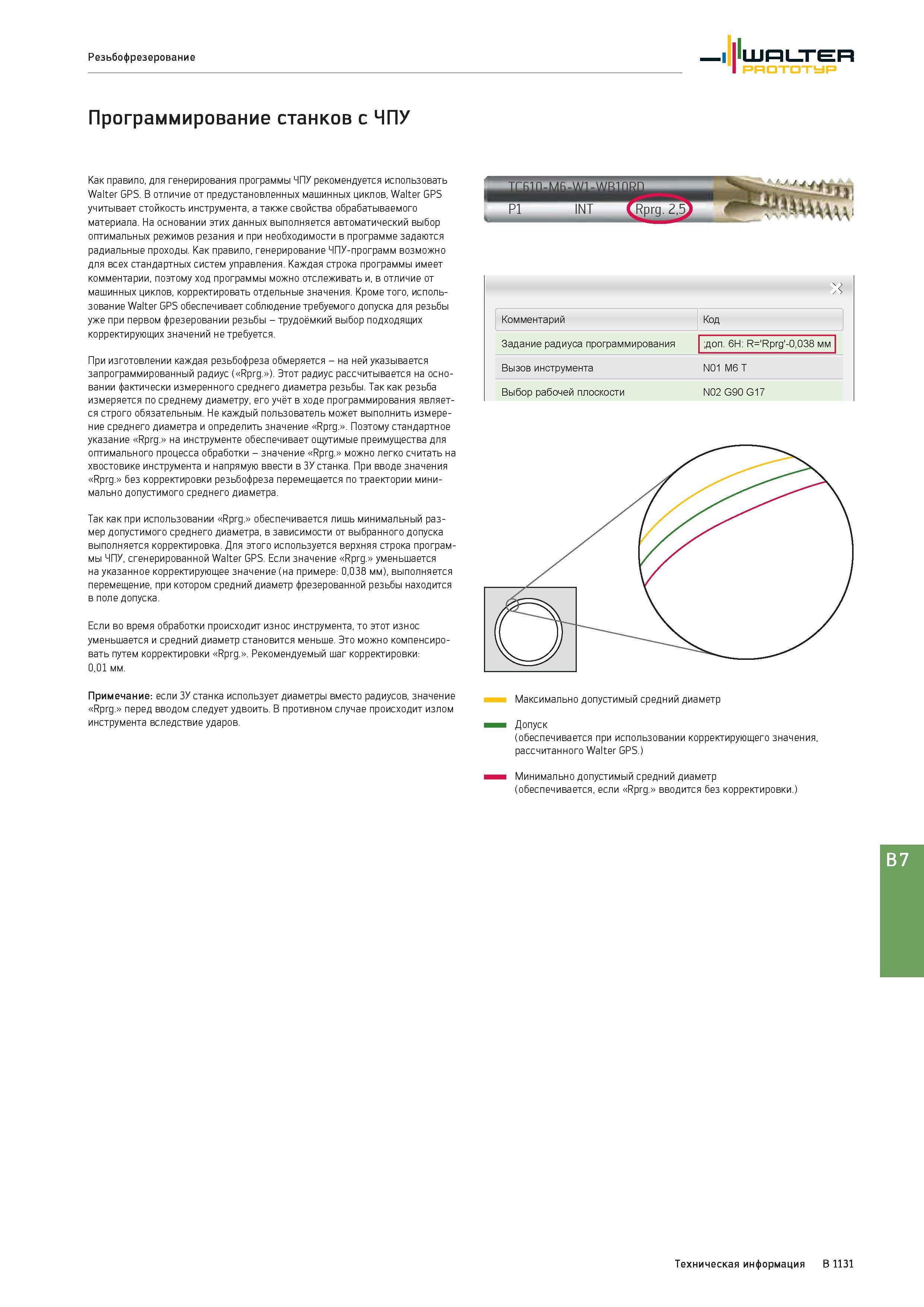

Резьбофрезерование Walter Prototyp Программирование станков с ЧПУ Как правило, для генерирования программы ЧПУ рекомендуется использовать Walter GPS. В отличие от предустановленных машинных циклов, Walter GPS учитывает стойкость инструмента, а также свойства обрабатываемого материала. На основании этих данных выполняется автоматический выбор оптимальных режимов резания и при необходимости в программе задаются радиальные проходы. Как правило, генерирование ЧПУ-программ возможно для всех стандартных систем управления. Каждая строка программы имеет комментарии, поэтому ход программы можно отслеживать и, в отличие от машинных циклов, корректировать отдельные значения. Кроме того, использование Walter GPS обеспечивает соблюдение требуемого допуска для резьбы уже при первом фрезеровании резьбы - трудоёмкий выбор подходящих корректирующих значений не требуется. При изготовлении каждая резьбофреза обмеряется - на ней указывается запрограммированный радиус ( Rprg. ). Этот радиус рассчитывается на основании фактически измеренного среднего диаметра резьбы. Так как резьба измеряется по среднему диаметру, его учёт в ходе программирования является строго обязательным. Не каждый пользователь может выполнить измерение среднего диаметра и определить значение Rprg. . Поэтому стандартное указание Rprg. на инструменте обеспечивает ощутимые преимущества для оптимального процесса обработки - значение Rprg. можно легко считать на хвостовике инструмента и напрямую ввести в ЗУ станка. При вводе значения Rprg. без корректировки резьбофреза перемещается по траектории минимально допустимого среднего диаметра. Так как при использовании Rprg. обеспечивается лишь минимальный размер допустимого среднего диаметра, в зависимости от выбранного допуска выполняется корректировка. Для этого используется верхняя строка программы ЧПУ, сгенерированной Walter GPS. Если значение Rprg. уменьшается на указанное корректирующее значение (на примере: 0,038 мм), выполняется перемещение, при котором средний диаметр фрезерованной резьбы находится в поле допуска. Если во время обработки происходит износ инструмента, то этот износ уменьшается и средний диаметр становится меньше. Это можно компенсировать путем корректировки Rprg. . Рекомендуемый шаг корректировки: 0,01 мм. Комментарий Код Задание радиуса программирования ;доп. 6Н: R-Rprg'-0,038 мм Вызов инструмента N01 Мб Т Выбор рабочей плоскости N02 G90G17 Примечание: если ЗУ станка использует диаметры вместо радиусов, значение Rprg. перед вводом следует удвоить. В противном случае происходит излом инструмента вследствие ударов. Максимально допустимый средний диаметр Допуск (обеспечивается при использовании корректирующего значения, рассчитанного Walter GPS.) Минимально допустимый средний диаметр (обеспечивается, если Rprg. вводится без корректировки.) B 7 Техническая информация B 1131
