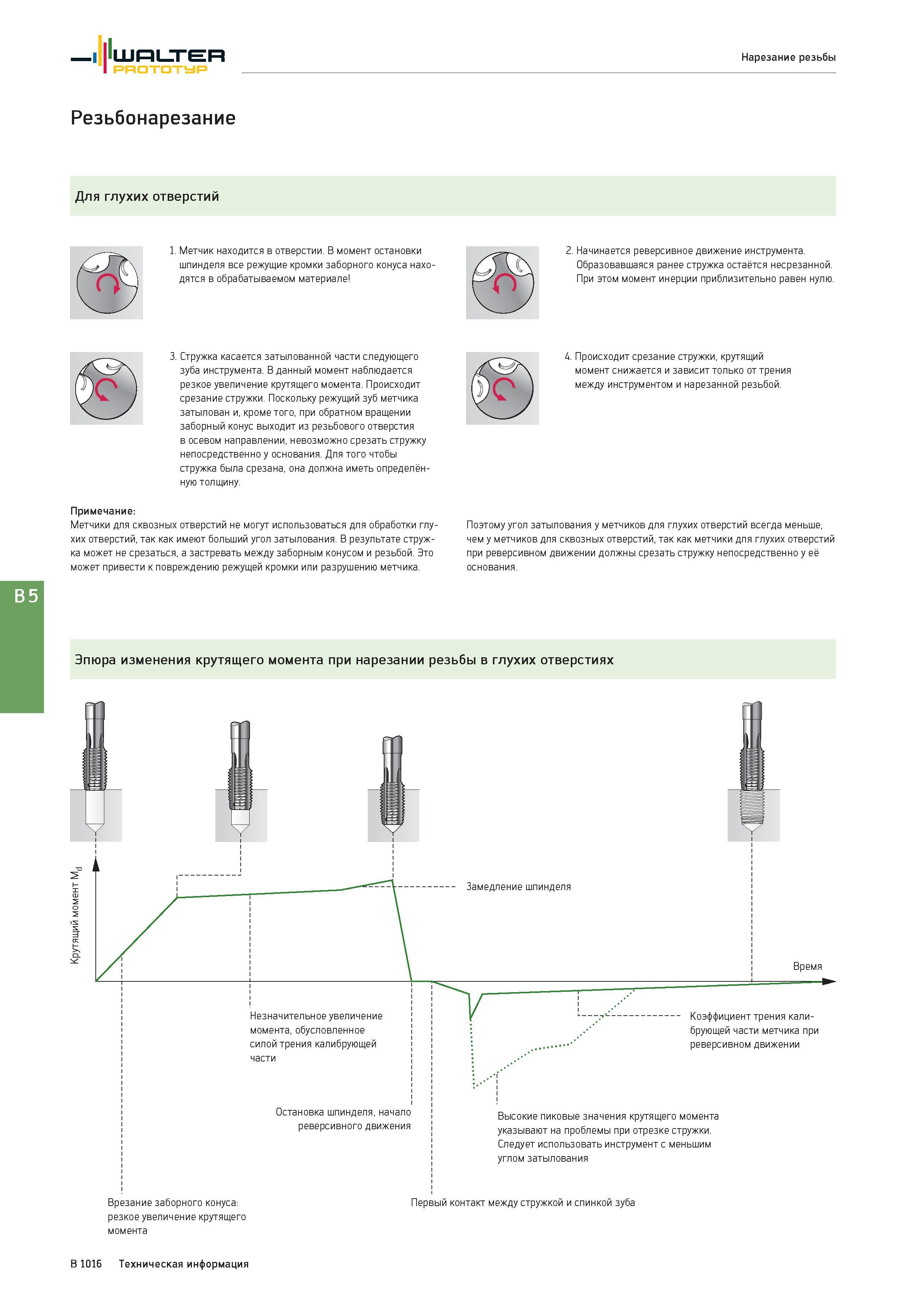

Walter Нарезание резьбы Prototyp Резьбонарезание Для глухих отверстий 1. Метчик находится в отверстии. В момент остановки шпинделя все режущие кромки заборного конуса находятся в обрабатываемом материале1 2. Начинается реверсивное движение инструмента. Образовавшаяся ранее стружка остаётся несрезанной. При этом момент инерции приблизительно равен нулю. 3. Стружка касается затылованной части следующего зуба инструмента. В данный момент наблюдается резкое увеличение крутящего момента. Происходит срезание стружки. Поскольку режущий зуб метчика затылован и, кроме того, при обратном вращении заборный конус выходит из резьбового отверстия в осевом направлении, невозможно срезать стружку непосредственно у основания. Для того чтобы стружка была срезана, она должна иметь определённую толщину. 4. Происходит срезание стружки, крутящий момент снижается и зависит только от трения между инструментом и нарезанной резьбой. Примечание: Метчики для сквозных отверстий не могут использоваться для обработки глухих отверстий, так как имеют больший угол затылования. В результате стружка может не срезаться, а застревать между заборным конусом и резьбой. Это может привести к повреждению режущей кромки или разрушению метчика. Поэтому угол затылования у метчиков для глухих отверстий всегда меньше, чем у метчиков для сквозных отверстий, так как метчики для глухих отверстий при реверсивном движении должны срезать стружку непосредственно у её основания. Эпюра изменения крутящего момента при нарезании резьбы в глухих отверстиях резкое увеличение крутящего момента B 1016 Техническая информация
