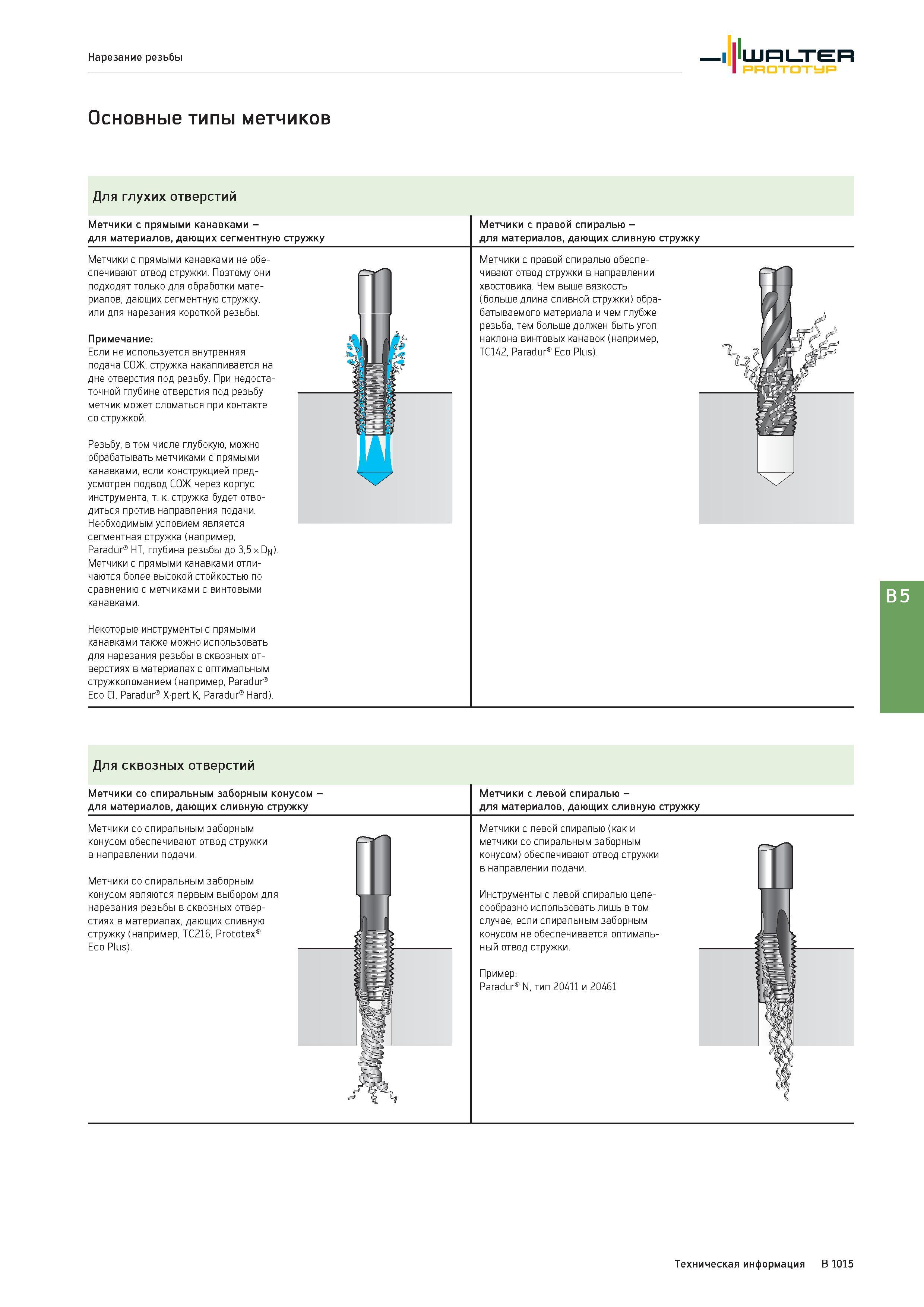

Нарезание резьбы Walter Prototyp Основные типы метчиков Для глухих отверстий Метчики с прямыми канавками - для материалов, дающих сегментную стружку Метчики с правой спиралью - для материалов, дающих сливную стружку Метчики с прямыми канавками не обеспечивают отвод стружки. Поэтому они подходят только для обработки материалов, дающих сегментную стружку, или для нарезания короткой резьбы. Примечание: Если не используется внутренняя подача СОЖ, стружка накапливается на дне отверстия под резьбу. При недостаточной глубине отверстия под резьбу метчик может сломаться при контакте со стружкой. Резьбу, в том числе глубокую, можно обрабатывать метчиками с прямыми канавками, если конструкцией предусмотрен подвод СОЖ через корпус инструмента, т. к. стружка будет отводиться против направления подачи. Необходимым условием является сегментная стружка (например, Paradur HT, глубина резьбы до 3,5 х Dn). Метчики с прямыми канавками отличаются более высокой стойкостью по сравнению с метчиками с винтовыми канавками. Некоторые инструменты с прямыми канавками также можно использовать для нарезания резьбы в сквозных отверстиях в материалах с оптимальным стружколоманием (например, Paradur Eco CI, Paradur Xpert K, Paradur Hard). Метчики с правой спиралью обеспечивают отвод стружки в направлении хвостовика. Чем выше вязкость (больше длина сливной стружки) обрабатываемого материала и чем глубже резьба, тем больше должен быть угол наклона винтовых канавок (например, TC142, Paradur Eco Plus). Для сквозных отверстий Метчики со спиральным заборным конусом для материалов, дающих сливную стружку Метчики с левой спиралью - для материалов, дающих сливную стружку Метчики со спиральным заборным конусом обеспечивают отвод стружки в направлении подачи. Метчики со спиральным заборным конусом являются первым выбором для нарезания резьбы в сквозных отверстиях в материалах, дающих сливную стружку (например, TC216, Prototex Eco Plus). Метчики с левой спиралью (как и метчики со спиральным заборным конусом) обеспечивают отвод стружки в направлении подачи. Инструменты с левой спиралью целесообразно использовать лишь в том случае, если спиральным заборным конусом не обеспечивается оптимальный отвод стружки. Пример: Paradur N, тип 20411 и 20461 Техническая информация B 1015
