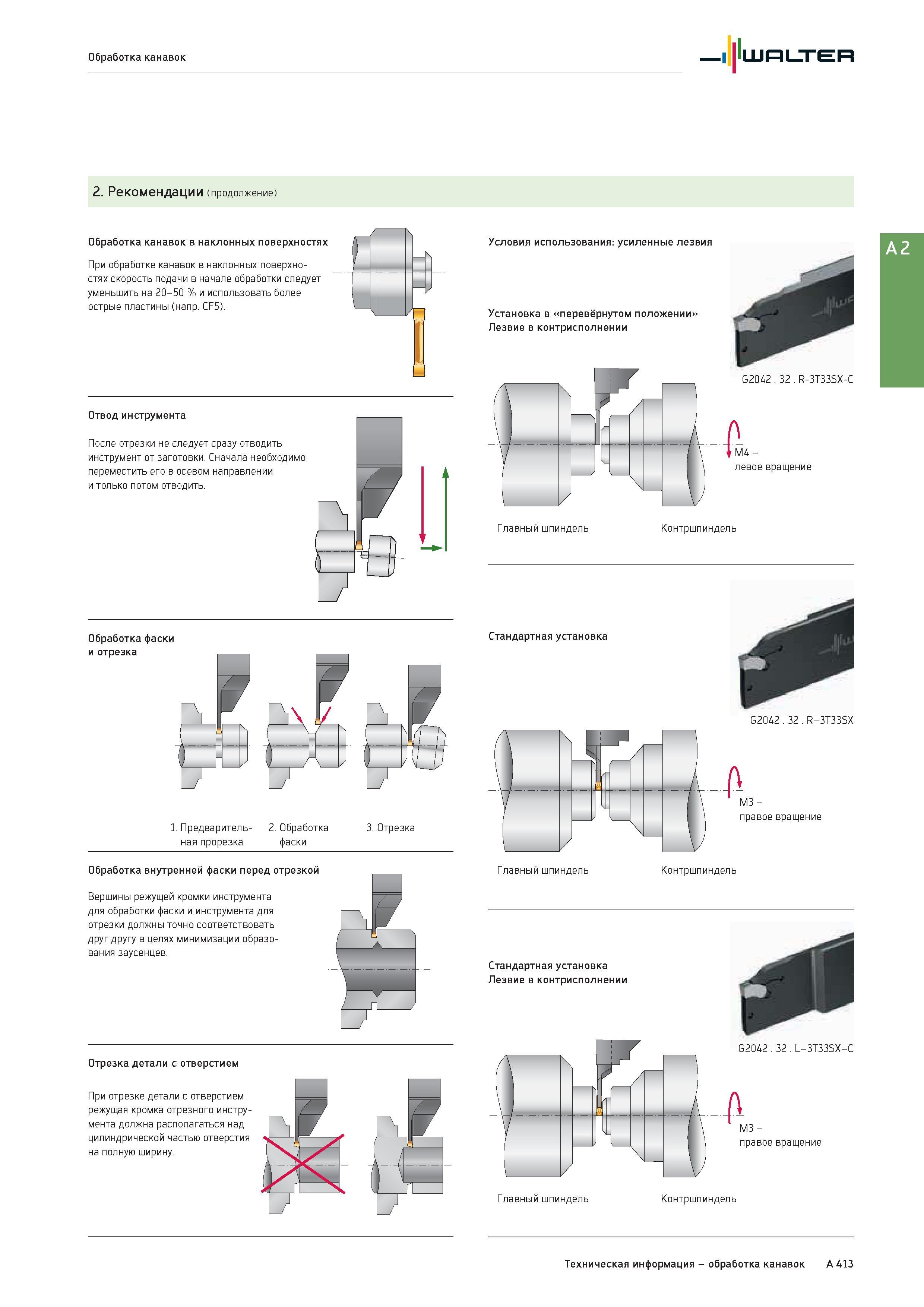

Walter Обработка канавок 2. Рекомендации Обработка канавок в наклонных поверхностях При обработке канавок в наклонных поверхностях скорость подачи в начале обработки следует уменьшить на 20-50 % и использовать более острые пластины (напр. CF5). Отвод инструмента После отрезки не следует сразу отводить инструмент от заготовки. Сначала необходимо переместить его в осевом направлении и только потом отводить. Условия использования: усиленные лезвия Установка в перевёрнутом положении Лезвие в контрисполнении G2042 . 32 . R-3T33SX-C М4 - левое вращение Главный шпиндель Контршпиндель Обработка фаски и отрезка К 1. Предваритель- 2. Обработка ная прорезка фаски 3. Отрезка Обработка внутренней фаски перед отрезкой Вершины режущей кромки инструмента для обработки фаски и инструмента для отрезки должны точно соответствовать друг другу в целях минимизации образования заусенцев. Отрезка детали с отверстием При отрезке детали с отверстием режущая кромка отрезного инструмента должна располагаться над цилиндрической частью отверстия на полную ширину. Стандартная установка G2042 . 32 . R-3T33SX M3 - правое вращение Главный шпиндель Контршпиндель Стандартная установка Лезвие в контрисполнении G2042 . 32 . L-3T33SX-C M3 - правое вращение Главный шпиндель Контршпиндель Техническая информация - обработка канавок A 413
