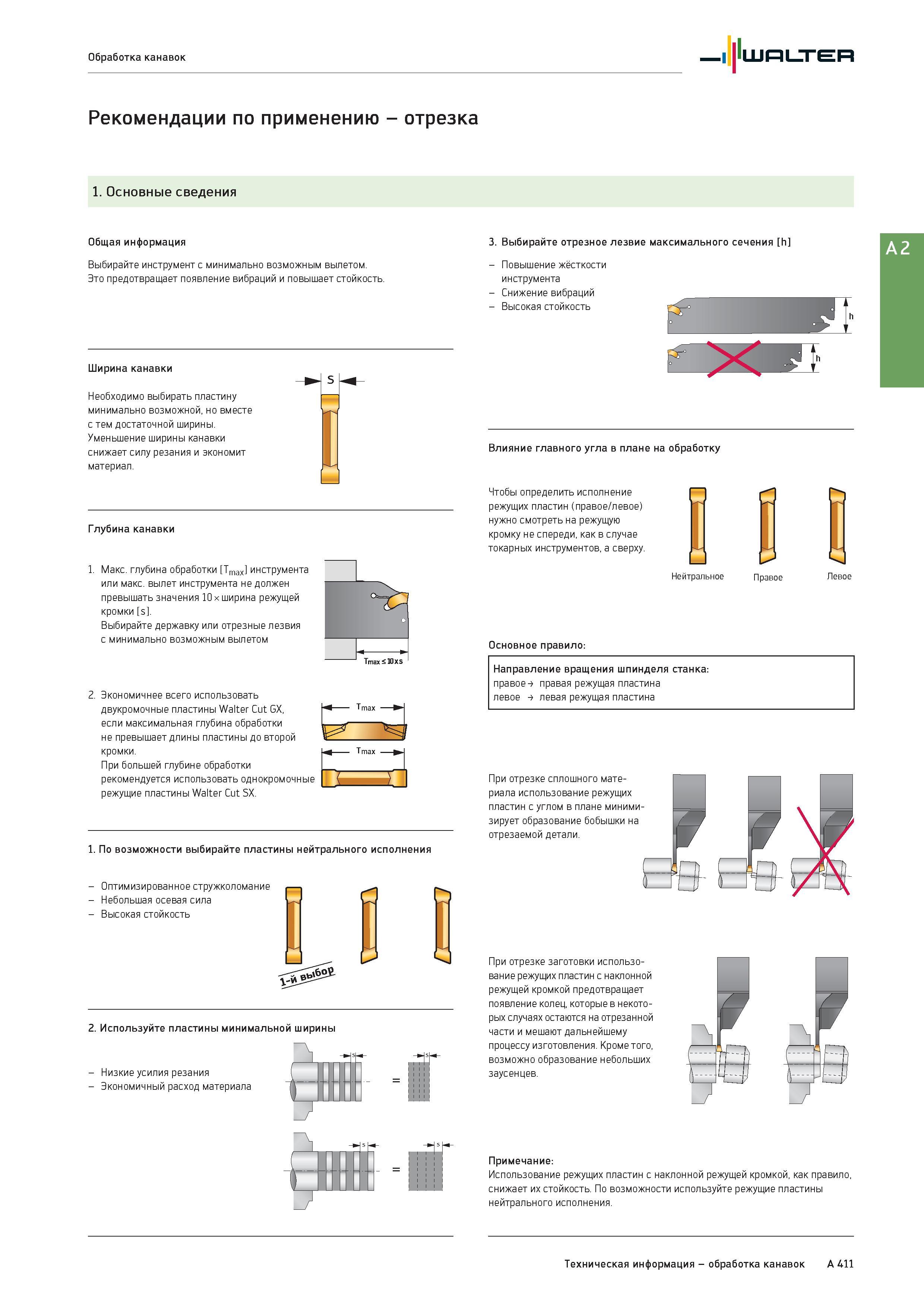

Обработка канавок Walter Рекомендации по применению - отрезка i. Основные сведения Общая информация 3. Выбирайте отрезное лезвие максимального сечения h Выбирайте инструмент с минимально возможным вылетом. Это предотвращает появление вибраций и повышает стойкость. Ширина канавки Необходимо выбирать пластину минимально возможной, но вместе с тем достаточной ширины. Уменьшение ширины канавки снижает силу резания и экономит материал. Глубина канавки 1. Макс. глубина обработки Tmaxl инструмента или макс. вылет инструмента не должен превышать значения 10 х ширина режущей кромки s . Выбирайте державку или отрезные лезвия с минимально возможным вылетом 2. Экономичнее всего использовать двукромочные пластины Walter Cut GX, если максимальная глубина обработки не превышает длины пластины до второй кромки. При большей глубине обработки рекомендуется использовать однокромочные режущие пластины Walter Cut SX. i. По возможности выбирайте пластины нейтрального исполнения - Оптимизированное стружколомание - Небольшая осевая сила - Высокая стойкость L-J Г) 2. Используйте пластины минимальной ширины - Низкие усилия резания - Экономичный расход материала ¥ Повышение жёсткости инструмента Снижение вибраций Высокая стойкость Влияние главного угла в плане на обработку Чтобы определить исполнение режущих пластин (правое/левое) нужно смотреть на режущую кромку не спереди, как в случае токарных инструментов, а сверху. Нейтральное В 1 Правое Основное правило: При отрезке сплошного материала использование режущих пластин с углом в плане минимизирует образование бобышки на отрезаемой детали. При отрезке заготовки использование режущих пластин с наклонной режущей кромкой предотвращает появление колец, которые в некоторых случаях остаются на отрезанной части и мешают дальнейшему процессу изготовления. Кроме того, возможно образование небольших заусенцев. ¥ Примечание: Использование режущих пластин с наклонной режущей кромкой, как правило, снижает их стойкость. По возможности используйте режущие пластины нейтрального исполнения. h S Левое T max Техническая информация - обработка канавок A 4ii
