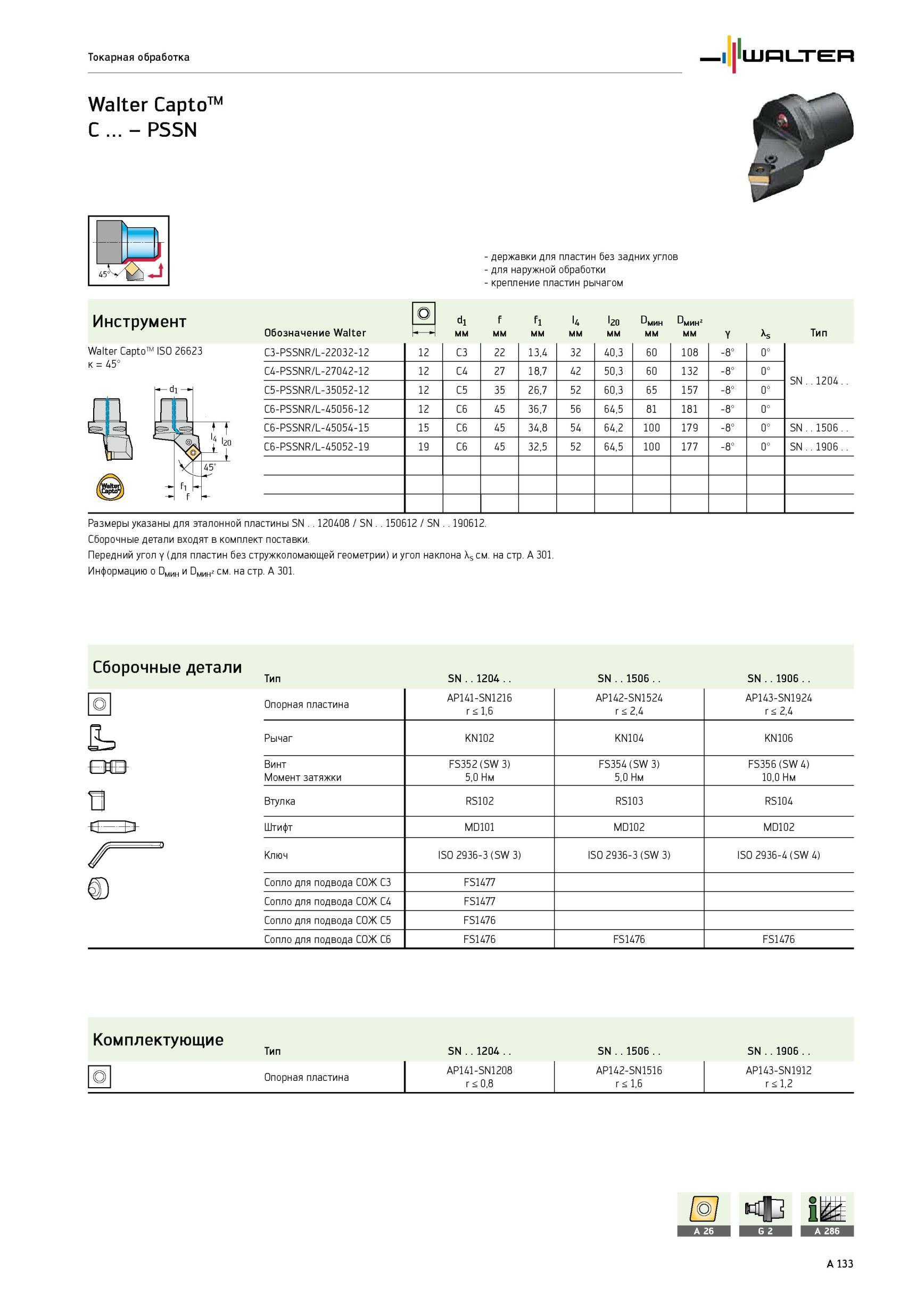

Инструмент C - PSSN Walter Capto ISO 26623 к 45° Обозначение державки для пластин без задних углов для наружной обработки крепление пластин рычагом d1 мм f мм

Инструмент C - PSSN Walter Capto ISO 26623 к 45° Обозначение державки для пластин без задних углов для наружной обработки крепление пластин рычагом d1 мм f мм f1 мм U мм l20 мм мин мм имин мм Тип C3-PSSNR/L-22032-12 12 C3 22 13,4 32 40,3 60 108 -8° 0° SN 1204. C4-PSSNR/L-27042-12 12 C4 27 18,7 42 50,3 60 132 -8° 0° C5-PSSNR/L-35052-12 12 C5 35 26,7 52 60,3 65 157 -8° 0° C6-PSSNR/L-45056-12 12 C6 45 36,7 56 64,5 81 181 -8° 0° C6-PSSNR/L-45054-15 15 C6 45 34,8 54 64,2 100 179 -8° 0° SN 1506.. C6-PSSNR/L-45052-19 19 C6 45 32,5 52 64,5 100 177 -8° 0° SN 1906. Размеры указаны для эталонной пластины SN 120408 / SN 150612 / SN 190612. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Информацию о DMm и DMm2 см. на стр. A 301. X Y s Сборочные детали Тип SN 1204 SN 1506 SN 1906 О Опорная пластина AP141-SN1216 r 1,6 AP142-SN1524 r 2,4 AP143-SN1924 r 2,4 JL Рычаг KN102 KN104 KN106 ЯВП- Винт FS352 (SW 3) FS354 (SW 3) FS356 (SW 4) Момент затяжки 5,0 Нм 5,0 Нм 10,0 Нм Втулка RS102 RS103 RS104 =0- Штифт MD101 MD102 MD102 Ключ ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) ISO 2936-4 (SW 4) Сопло для подвода СОЖ C3 FS1477 4sL Сопло для подвода СОЖ C4 FS1477 Сопло для подвода СОЖ C5 FS1476 Сопло для подвода СОЖ C6 FS1476 FS1476 FS1476 Комплектующие Тип SN 1204 SN 1506 SN 1906 О Опорная пластина AP141-SN1208 r 0,8 AP142-SN1516 r 1,6 AP143-SN1912 r 1,2 Walter Capto C - PSSN Токарная обработка
