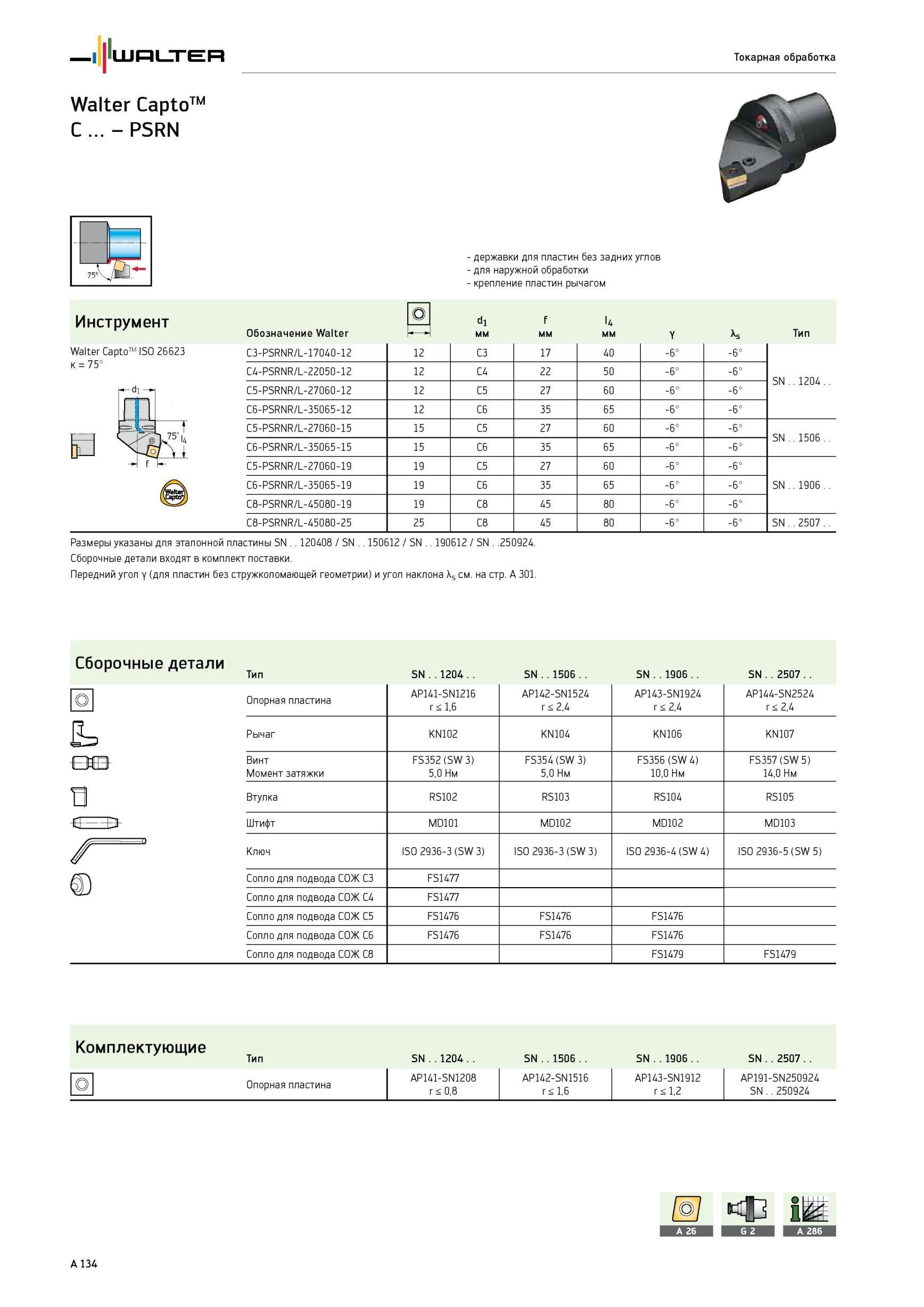

Инструмент C - PSRN Walter Capto ISO 26623 к 75° Обозначение державки для пластин без задних углов для наружной обработки крепление пластин рычагом d1 мм f мм U мм Токарная обработка Тип C3-PSRNR/L-17040-12 12 C3 17 40 -6° -6° C4-PSRNR/L-22050-12 12 C4 22 50 -6° -6° SN 1204 C5-PSRNR/L-27060-12 12 C5 27 60 -6° -6° C6-PSRNR/L-35065-12 12 C6 35 65 -6° -6° C5-PSRNR/L-27060-15 15 C5 27 60 -6° -6° SN 1506 C6-PSRNR/L-35065-15 15 C6 35 65 -6° -6° C5-PSRNR/L-27060-19 19 C5 27 60 -6° -6° C6-PSRNR/L-35065-19 19 C6 35 65 -6° -6° SN 1906 C8-PSRNR/L-45080-19 19 C8 45 80 -6° -6° C8-PSRNR/L-45080-25 25 C8 45 80 -6° -6° SN 2507 Размеры указаны для эталонной пластины SN 120408 / SN 150612 / SN 190612 / SN 250924. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. X Y s Сборочные детали Тип SN 1204 SN 1506 SN 1906 SN 2507 О Опорная пластина AP141-SN1216 r 1,6 AP142-SN1524 r 2,4 AP143-SN1924 r 2,4 AP144-SN2524 r 2,4 Рычаг KN102 KN104 KN106 KN107 -R0R- Винт FS352 (SW 3) FS354 (SW 3) FS356 (SW 4) FS357 (SW 5) Момент затяжки 5,0 Нм 5,0 Нм 10,0 Нм 14,0 Нм Втулка RS102 RS103 RS104 RS105 - Штифт MD101 MD102 MD102 MD103 Ключ ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) ISO 2936-4 (SW 4) ISO 2936-5 (SW 5) Сопло для подвода СОЖ C3 FS1477 чи Сопло для подвода СОЖ C4 FS1477 Сопло для подвода СОЖ C5 FS1476 FS1476 FS1476 Сопло для подвода СОЖ C6 FS1476 FS1476 FS1476 Сопло для подвода СОЖ C8 FS1479 FS1479 Комплектующие Тип SN 1204 SN 1506 SN 1906 SN 2507 О Опорная пластина AP141-SN1208 r 0,8 AP142-SN1516 r 1,6 AP143-SN1912 r 1,2 AP191-SN250924 SN..250924 A 134 Walter Capto
