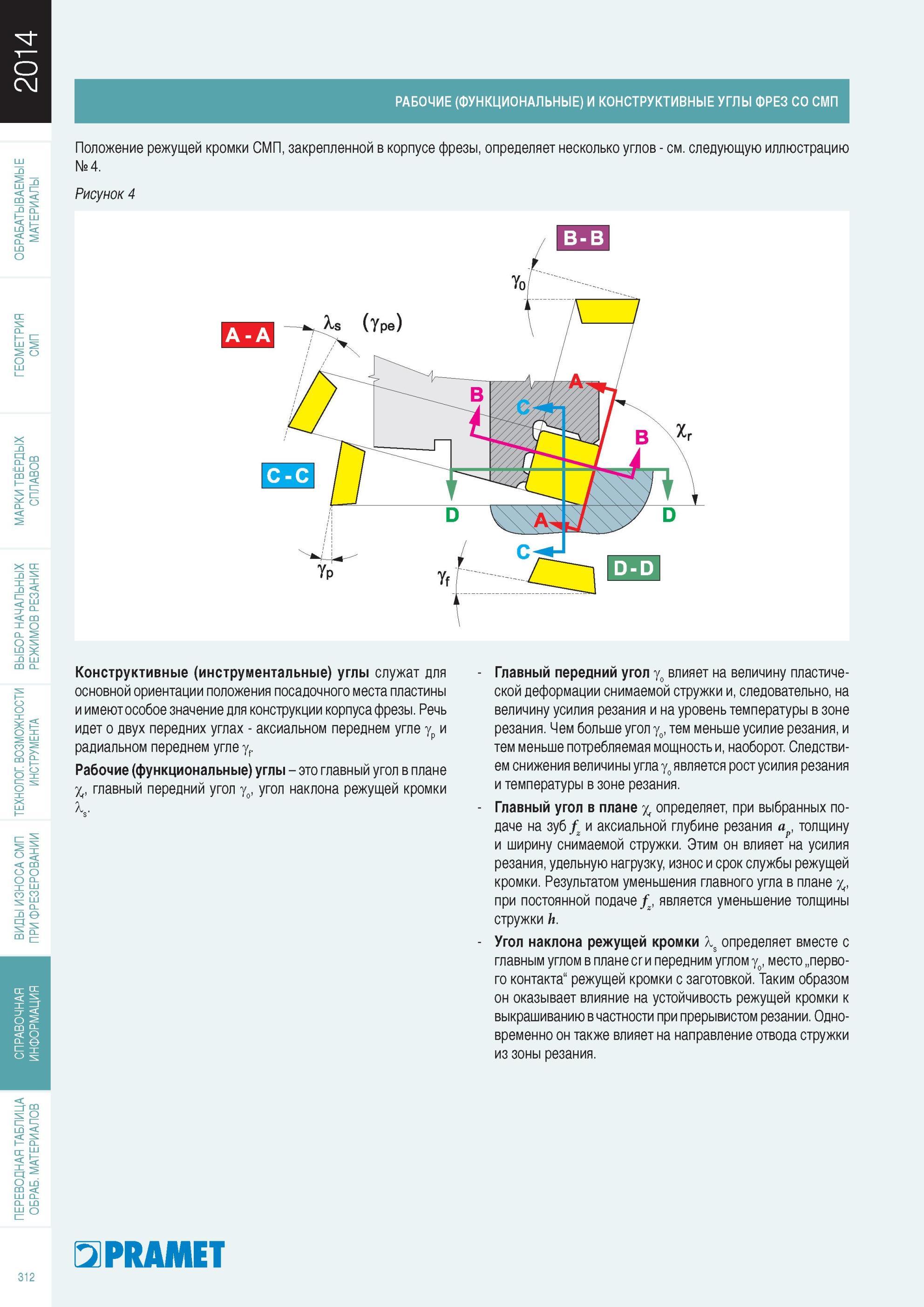

Основы фрезерного металлорежущего инструмента Рабочие функциональные и конструктивные углы фрез со сменными режущими неперетачиваемыми пластинами Положение режущей кромки СМП, закрепленной в корпусе фрезы, определяет несколько углов - см. следующую иллюстрацию № 4. Рисунок 4 Конструктивные (инструментальные) углы служат для основной ориентации положения посадочного места пластины и имеют особое значение для конструкции корпуса фрезы. Речь идет о двух передних углах - аксиальном переднем угле gp и радиальном переднем угле gf. Рабочие (функциональные) углы - это главный угол в плане С главный передний угол go, угол наклона режущей кромки 1.. Главный передний угол go влияет на величину пластической деформации снимаемой стружки и, следовательно, на величину усилия резания и на уровень температуры в зоне резания. Чем больше угол go, тем меньше усилие резания, и тем меньше потребляемая мощность и, наоборот. Следствием снижения величины угла go является рост усилия резания и температуры в зоне резания. Главный угол в плане с определяет, при выбранных подаче на зуб fz и аксиальной глубине резания а., толщину и ширину снимаемой стружки. Этим он влияет на усилия резания, удельную нагрузку, износ и срок службы режущей кромки. Результатом уменьшения главного угла в плане с при постоянной подаче fz, является уменьшение толщины стружки h. Угол наклона режущей кромки 1s определяет вместе с главным углом в плане cr и передним углом go, место „первого контакта" режущей кромки с заготовкой. Таким образом он оказывает влияние на устойчивость режущей кромки к выкрашиванию в частности при прерывистом резании. Одновременно он также влияет на направление отвода стружки из зоны резания. PRAMET 312 РАБОЧИЕ (ФУНКЦИОНАЛЬНЫЕ) И КОНСТРУКТИВНЫЕ УГЛЫ ФРЕЗ СО СМП Положение режущей кромки СМП, закрепленной в корпусе фрезы, определяет несколько углов - РАБОЧИЕ (ФУНКЦИОНАЛЬНЫЕ) И КОНСТРУКТИВНЫЕ УГЛЫ ФРЕЗ СО СМП
