555 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.E43

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. E43 0555 Lab2u

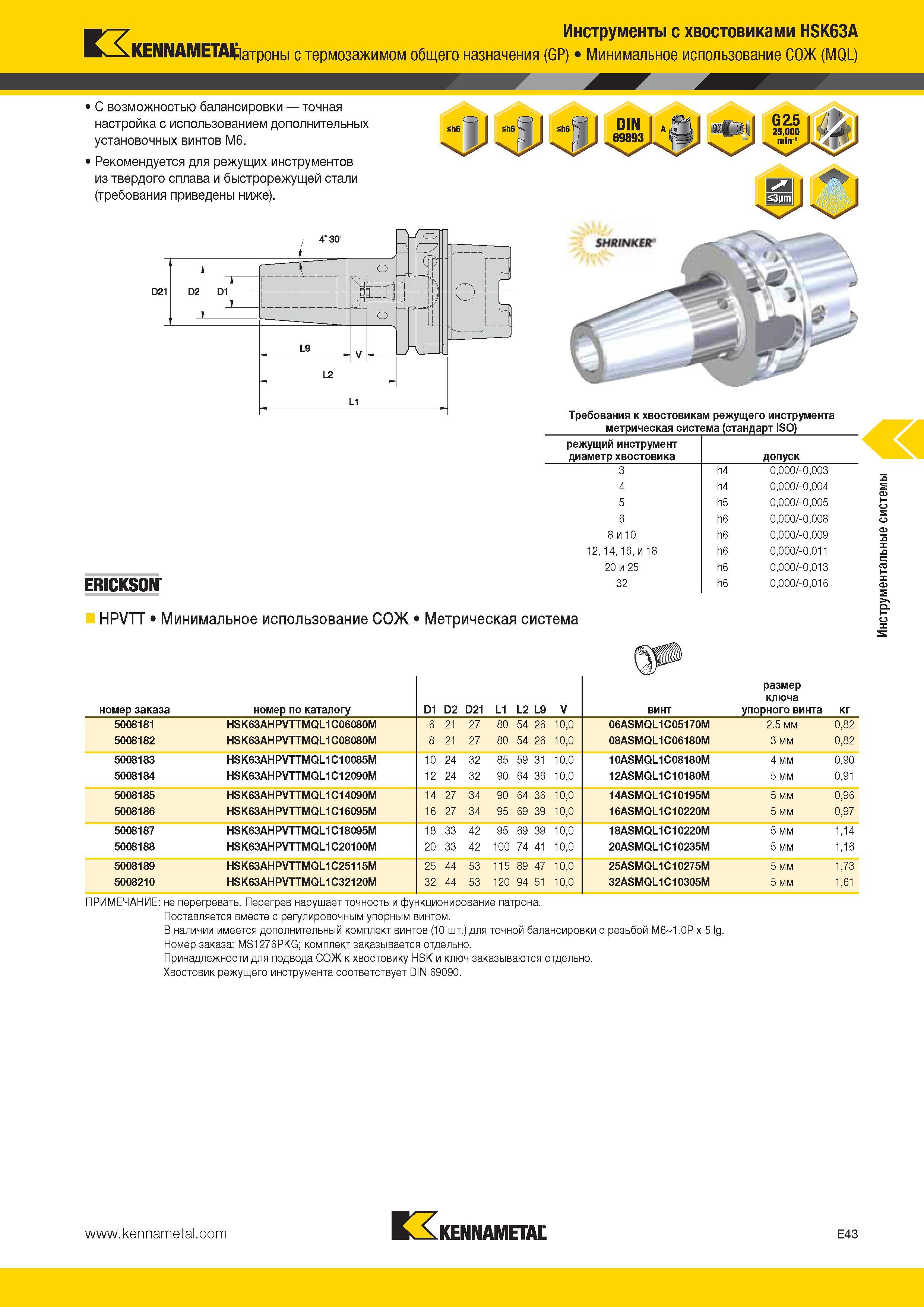

3 Инструменты с хвостовиками HSK63A ШШМЕИИПатроны с термозажимом общего назначения (GP) Минимальное использование СОЖ (MQL) 1 С возможностью балансировки точная настройка с использованием дополнительных установочных винтов М6. Рекомендуется для режущих инструментов из твердого сплава и быстрорежущей стали (требования приведены ниже). Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) ERICKSON режущий инструмент диаметр хвостовика допуск 3 h4 0,000/-0,003 4 h4 0,000/-0,004 5 h5 0,000/-0,005 6 h6 0,000/-0,008 8 и 10 h6 0,000/-0,009 12, 14, 16, и 18 h6 0,000/-0,011 20 и 25 h6 0,000/-0,013 32 h6 0,000/-0,016 HPVTT Минимальное использование СОЖ Метрическая система номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V винт размер ключа упорного винта кг 5008181 HSK63AHPVTTMQL1C06080M 6 21 27 80 54 26 10,0 06ASMQL1C05170M 2.5 мм 0,82 5008182 HSK63AHPVTTMQL1C08080M 8 21 27 80 54 26 10,0 08ASMQL1C06180M 3 мм 0,82 5008183 HSK63AHPVTTMQL1C10085M 10 24 32 85 59 31 10,0 10ASMQL1C08180M 4мм 0,90 5008184 HSK63AHPVTTMQL1C12090M 12 24 32 90 64 36 10,0 12ASMQL1C10180M 5 мм 0,91 5008185 HSK63AHPVTTMQL1C14090M 14 27 34 90 64 36 10,0 14ASMQL1C10195M 5 мм 0,96 5008186 HSK63AHPVTTMQL1C16095M 16 27 34 95 69 39 10,0 16ASMQL1C10220M 5 мм 0,97 5008187 HSK63AHPVTTMQL1C18095M 18 33 42 95 69 39 10,0 18ASMQL1C10220M 5 мм 1,14 5008188 HSK63AHPVTTMQL1C20100M 20 33 42 100 74 41 10,0 20ASMQL1C10235M 5 мм 1,16 5008189 HSK63AHPVTTMQL1C25115M 25 44 53 115 89 47 10,0 25ASMQL1C10275M 5 мм 1,73 5008210 HSK63AHPVTTMQL1C32120M 32 44 53 120 94 51 10,0 32ASMQL1C10305M 5 мм 1,61 ПРИМЕЧАНИЕ не перегревать. Перегрев нарушает точность и функционирование патрона. Поставляется вместе с регулировочным упорным винтом. В наличии имеется дополнительный комплект винтов (10 шт.) для точной балансировки с резьбой M6 1.0P x 5 lg. Номер заказа MS1276PKG; комплект заказывается отдельно. Принадлежности для подвода СОЖ к хвостовику HSK и ключ заказываются отдельно. Хвостовик режущего инструмента соответствует DIN 69090. Kennametal E43 Инструментальные системы
