554 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.E42

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. E42 0554 Lab2u

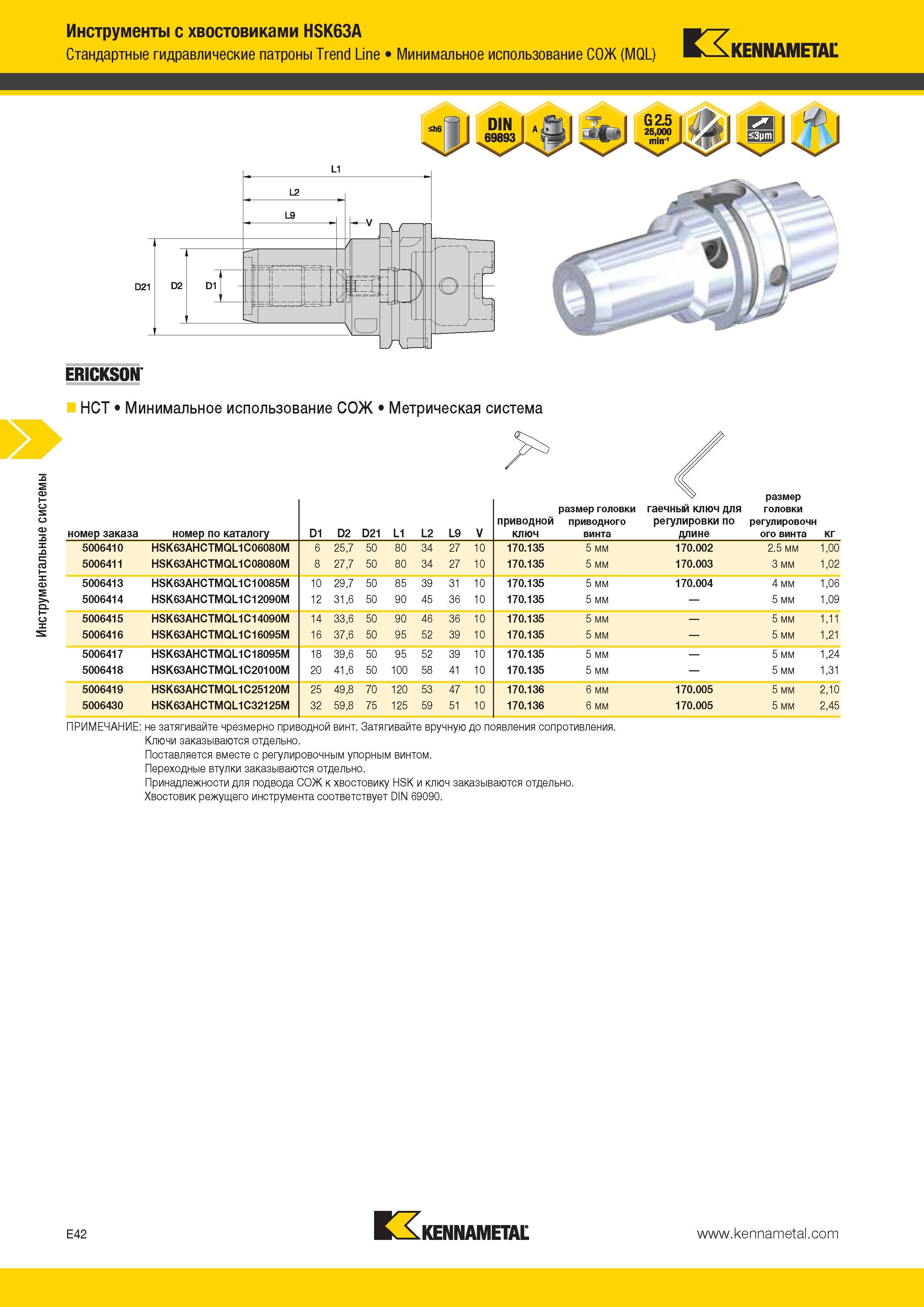

Инструментальные системы Инструменты с хвостовиками HSK63A P/"Z Стандартные гидравлические патроны Trend Line Минимальное использование СОЖ (MQL) ft Kennametal ERICKSON HCT Минимальное использование СОЖ Метрическая система номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V приводной ключ размер головки приводного винта гаечный ключ для регулировки по длине головки регулировочн ого винта кг 5006410 HSK63AHCTMQL1C06080M 6 25,7 50 80 34 27 10 170.135 5 мм 170.002 2.5 мм 1,00 5006411 HSK63AHCTMQL1C08080M 8 27,7 50 80 34 27 10 170.135 5 мм 170.003 3 мм 1,02 5006413 HSK63AHCTMQL1C10085M 10 29,7 50 85 39 31 10 170.135 5 мм 170.004 4 мм 1,06 5006414 HSK63AHCTMQL1C12090M 12 31,6 50 90 45 36 10 170.135 5 мм 5 мм 1,09 5006415 HSK63AHCTMQL1C14090M 14 33,6 50 90 46 36 10 170.135 5 мм 5 мм 1,11 5006416 HSK63AHCTMQL1C16095M 16 37,6 50 95 52 39 10 170.135 5 мм 5 мм 1,21 5006417 HSK63AHCTMQL1C18095M 18 39,6 50 95 52 39 10 170.135 5 мм 5 мм 1,24 5006418 HSK63AHCTMQL1C20100M 20 41,6 50 100 58 41 10 170.135 5 мм 5 мм 1,31 5006419 HSK63AHCTMQL1C25120M 25 49,8 70 120 53 47 10 170.136 6 мм 170.005 5 мм 2,10 5006430 HSK63AHCTMQL1C32125M 32 59,8 75 125 59 51 10 170.136 6 мм 170.005 5 мм 2,45 ПРИМЕЧАНИЕ не затягивайте чрезмерно приводной винт. Затягивайте вручную до появления сопротивления. Ключи заказываются отдельно. Поставляется вместе с регулировочным упорным винтом. Переходные втулки заказываются отдельно. Принадлежности для подвода СОЖ к хвостовику HSK и ключ заказываются отдельно. Хвостовик режущего инструмента соответствует DIN 69090. E42 Kennametal
