539 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.E27

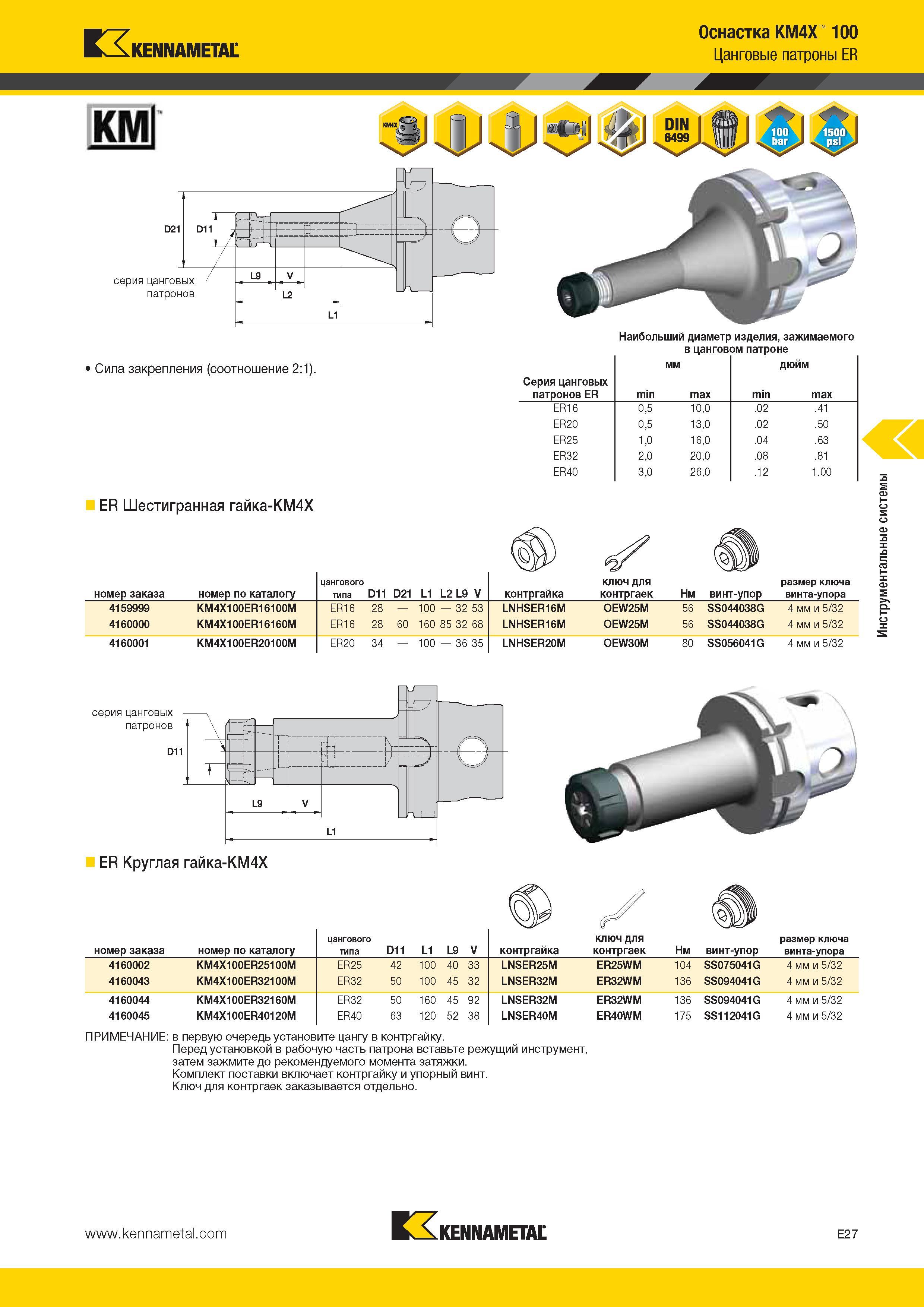

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. E27 0539 Lab2u

Kennametal Оснастка KM4X 100 Цанговые патроны ER КМ Наибольший диаметр изделия, зажимаемого в цанговом патроне 1 Сила закрепления (соотношение 2:1). Серия цанговых патронов ER min мм max min дюйм max ER16 0,5 10,0 .02 .41 ER20 0,5 13,0 .02 .50 ER25 1,0 16,0 .04 .63 ER32 2,0 20,0 .08 .81 ER40 3,0 26,0 .12 1.00 ER Шестигранная гайка-КМ4Х номер заказа номер по каталогу цангового типа D11 D21 L1 L2 L9 V контргайка ключ для контргаек Нм винт-упор размер ключа винта-упора 4159999 KM4X100ER16100M ER16 28 100 32 53 LNHSER16M OEW25M 56 SS044038G 4 мм и 5/32 4160000 KM4X100ER16160M ER16 28 60 160 85 32 68 LNHSER16M OEW25M 56 SS044038G 4 мм и 5/32 4160001 KM4X100ER20100M ER20 34 100 36 35 LNHSER20M 0EW30M 80 SS056041G 4 мм и 5/32 номер заказа номер по каталогу цангового типа D11 L1 L9 V контргайка ключ для контргаек Нм винт-упор размер ключа винта-упора 4160002 KM4X100ER25100M ER25 42 100 40 33 LNSER25M ER25WM 104 SS075041G 4 мм и 5/32 4160043 KM4X100ER32100M ER32 50 100 45 32 LNSER32M ER32WM 136 SS094041G 4 мм и 5/32 4160044 KM4X100ER32160M ER32 50 160 45 92 LNSER32M ER32WM 136 SS094041G 4 мм и 5/32 4160045 KM4X100ER40120M ER40 63 120 52 38 LNSER40M ER40WM 175 SS112041G 4 мм и 5/32 ПРИМЕЧАНИЕ в первую очередь установите цангу в контргайку. Перед установкой в рабочую часть патрона вставьте режущий инструмент, затем зажмите до рекомендуемого момента затяжки. Комплект поставки включает контргайку и упорный винт. Ключ для контргаек заказывается отдельно. Kennametal E27 Инструментальные системы
