536 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.E24

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. E24 0536 Lab2u

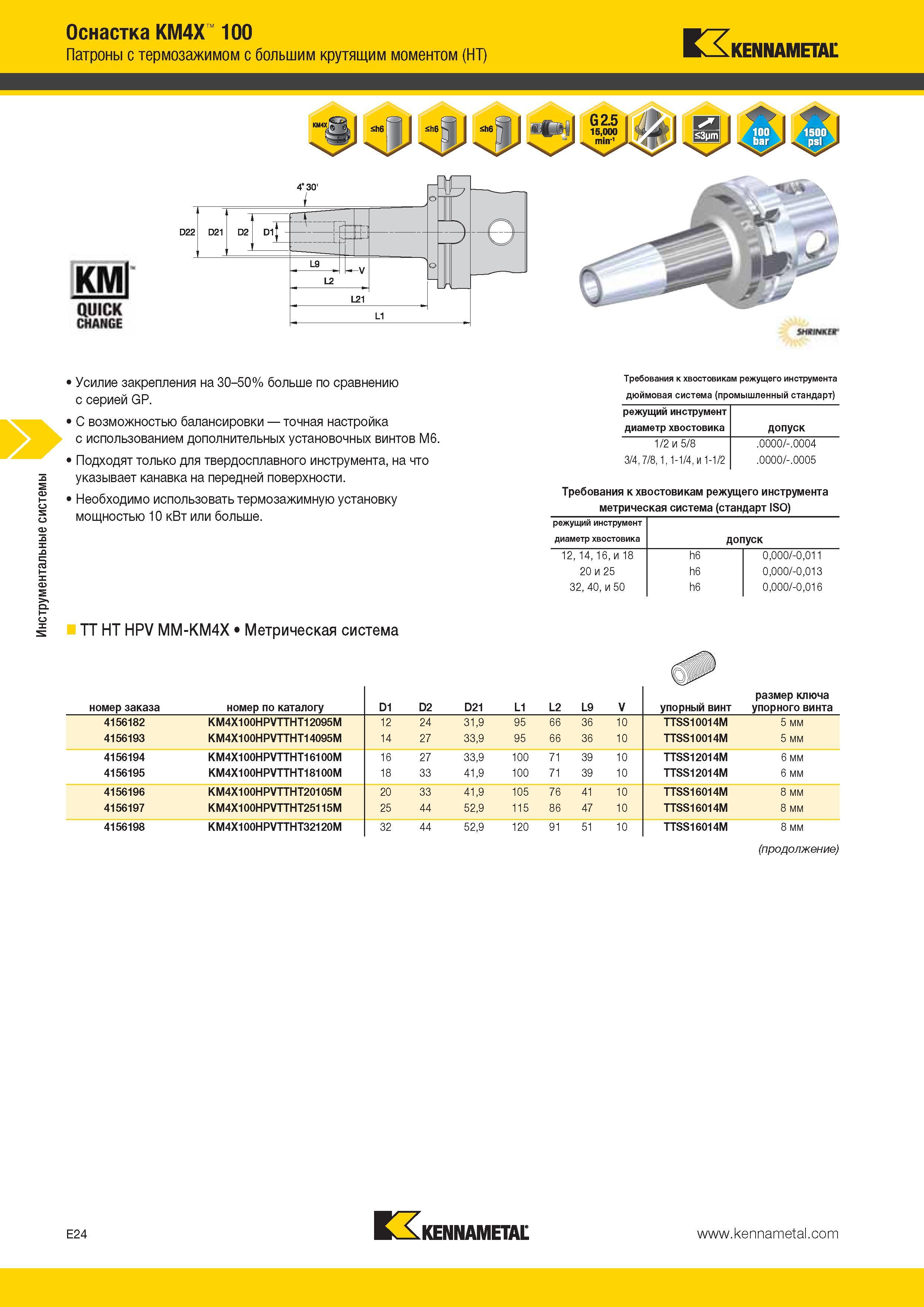

Инструментальные системы Оснастка KM4X 100 Патроны с термозажимом с большим крутящим моментом (HT) EXKennametal Усилие закрепления на 30-50% больше по сравнению с серией GP. С возможностью балансировки точная настройка с использованием дополнительных установочных винтов М6. Подходят только для твердосплавного инструмента, на что указывает канавка на передней поверхности. Необходимо использовать термозажимную установку мощностью 10 кВт или больше. Требования к хвостовикам режущего инструмента дюймовая система (промышленный стандарт) режущий инструмент диаметр хвостовика допуск 1/2 и 5/8 .0000/-.0004 3/4, 7/8, 1, 1-1/4, и 1-1/2 .0000/-.0005 Требования к хвостовикам режущего инструмента метрическая система (стандарт ISO) режущий инструмент диаметр хвостовика допуск 12, 14, 16, и 18 h6 0,000/-0,011 20 и 25 h6 0,000/-0,013 32, 40, и 50 h6 0,000/-0,016 TT HT HPV MM-KM4X Метрическая система номер заказа номер по каталогу D1 D2 D21 L1 L2 L9 V упорный винт размер ключа упорного винта 4156182 KM4X100HPVTTHT12095M 12 24 31,9 95 66 36 10 TTSS10014M 5 мм 4156193 KM4X100HPVTTHT14095M 14 27 33,9 95 66 36 10 TTSS10014M 5 мм 4156194 KM4X100HPVTTHT16100M 16 27 33,9 100 71 39 10 TTSS12014M 6 мм 4156195 KM4X100HPVTTHT18100M 18 33 41,9 100 71 39 10 TTSS12014M 6 мм 4156196 KM4X100HPVTTHT20105M 20 33 41,9 105 76 41 10 TTSS16014M 8 мм 4156197 KM4X100HPVTTHT25115M 25 44 52,9 115 86 47 10 TTSS16014M 8 мм 4156198 KM4X100HPVTTHT32120M 32 44 52,9 120 91 51 10 TTSS16014M 8 мм E24 Kennametal
