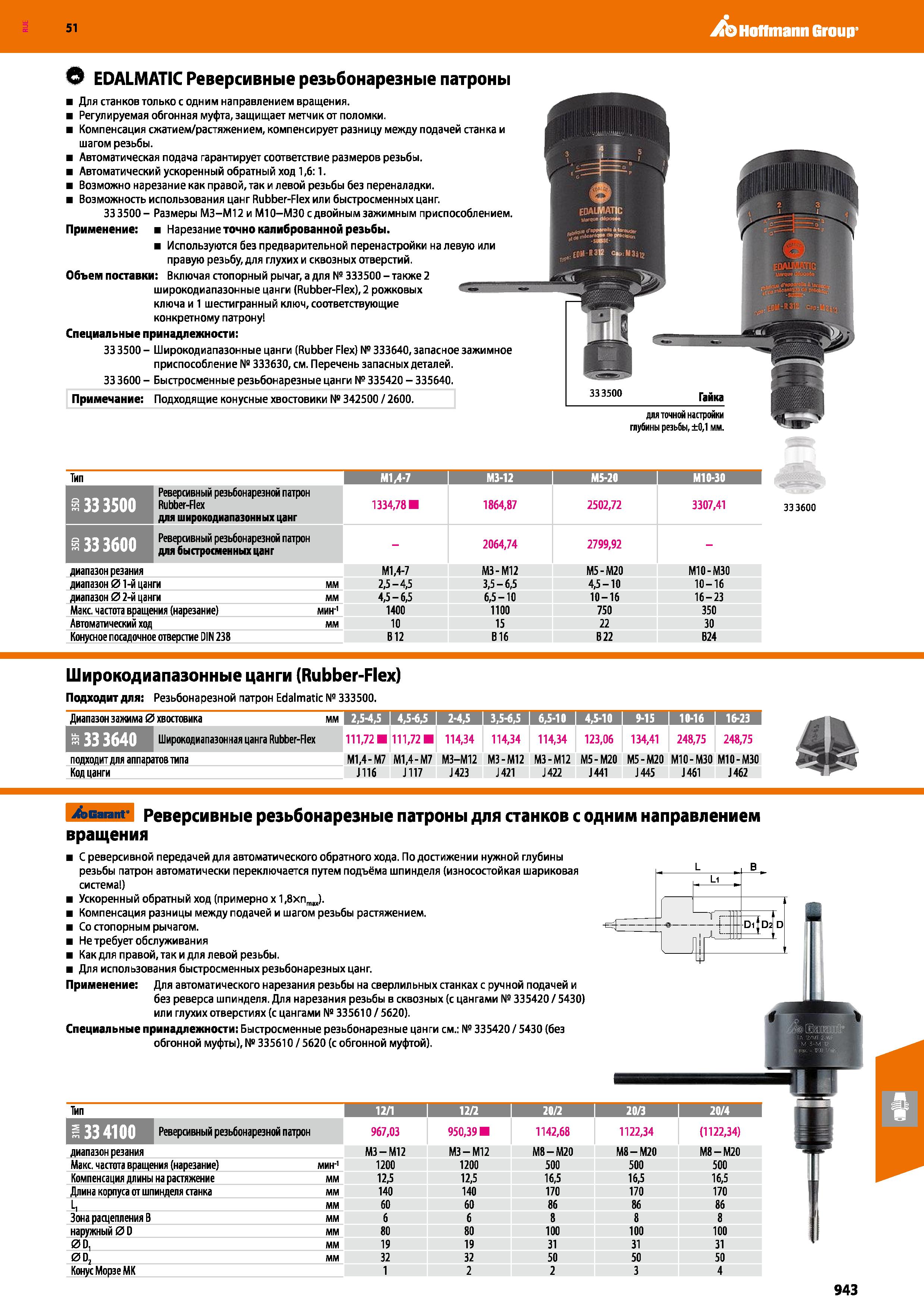

Реверсивные резьбонарезные патроны для станков только с одним направлением вращения Регулируемая обгонная муфта защищает метчик от поломки _ Компенсация сжатием/растяжением, компенсирует разницу между подачей станка и шагом резьбы. Автоматическая подача гарантирует соответствие размеров резьбы. Автоматический ускоренный обратный ход 1,6:1. Возможно нарезание как правой, так и левой резьбы без переналадки. Возможность использования цанг Rubber-Flex или быстросменных цанг. 333500- Размеры МЗ-М12 и МЮ-МЗО с двойным зажимным приспособлением. Применение Нарезание точно калиброванной резьбы. Используются без предварительной перенастройки на левую или правую резьбу, для глухих и сквозных отверстий. Объем поставки: Включая стопорный рычаг, а для № 333500 - также 2 широкодиапазонные цанги (Rubber-Flex), 2 рожковых ключа и 1 шестигранный ключ, соответствующие конкретному патрону Специальные принадлежности: 33 3500 - Широкодиапазонные цанги (Rubber Flex) № 333640, запасное зажимное приспособление Na 333630, см. Перечень запасных деталей. 33 3600 - Быстросменные резьбонарезные цанги № 335420 - 335640. Примечание: Подходящие конусные хвостовики № 342500 / 2600. для точном настроит глубины резьбы, ±0,1 мм. Тип М1.4-7 МЗ-12 М5-20 М10-30 I а зз 3500 Реверсивный резьбонарезной патрон Rubber-Flex для широкодиапазонных цанг 1334,78 1864,87 2502,72 3307,41 а зз збоо Реверсивный резьбонарезной патрон для быстросменных цанг - 2064,74 2799,92 - диапазон резания М1,4-7 МЗ-М12 М5-М20 мю-мзо диапазон 01-й цанги мм 2,5-4,5 3,5-6,5 4,5-10 10-16 диапазон 0 2-й цанги мм 4,5-6,5 6,5-10 10-16 16-23 Макс. частота вращения (нарезание) мин-1 1400 1100 750 350 Автоматический ход мм 10 15 22 30 Конусное посадочное отверстие DIN 238 В12 В16 В 22 В24 33 3600 Широкодиапазонные цанги (Rubber-Flex) Подходит для: Резьбонарезной патрон Edalmatic № 333500. Диапазон зажима 0 хвостовика мм 2,М,5 1 4,5-6,5 I 2-4,5 I 3,5-б,5 1 6,5-10 1 4,5-10 I 9-15 I 10-16 1 16-23 I Широкодиапазонная цанга Rubber-Flex 111,72 111,72 114,34 114,34 114,34 123,06 134,41 248,75 248,75 подходит для аппаратов типа М1.4-М7 М1.4-М7 МЗ-М12 МЗ-М12 МЗ-М12 М5-М20 М5-М20 МЮ-МЗО МЮ-МЗО Код цанги J116 J117 J423 J421 J422 J441 J445 J461 J462 jfcGarant Реверсивные резьбонарезные патроны для станков с одним направлением вращения С реверсивной передачей для автоматического обратного хода. По достижении нужной глубины резьбы патрон автоматически переключается путем подъёма шпинделя (износостойкая шариковая система ) Ускоренный обратный ход (примерно х 1,8хпт„). Компенсация разницы между подачей и шагом резьбы растяжением. Со стопорным рычагом. Не требует обслуживания Как для правой, так и для левой резьбы. Для использования быстросменных резьбонарезных цанг. Применение Для автоматического нарезания резьбы на сверлильных станках с ручной подачей и без реверса шпинделя. Для нарезания резьбы в сквозных (с цангами № 335420/5430) или глухих отверстиях (с цангами № 335610 / 5620). Специальные принадлежности; Быстросменные резьбонарезные цанги см.: № 335420/5430 (без обгонной муфты), № 335610 / 5620 (с обгонной муфтой). Тип 12/1 I 12/2 20/2 20/3 20/4 Реверсивный резьбонарезной патрон 967,03 950,39 1142,68 1122,34 (1122,34) диапазон резания МЗ-М12 МЗ-М12 М8-М20 М8-М20 М8-М20 Макс. частота вращения (нарезание) МИН'1 1200 1200 500 500 500 Компенсация длины на растяжение мм 12,5 12,5 16,5 16,5 16,5 Длина корпуса от шпинделя станка мм 140 140 170 170 170 L, мм 60 60 86 86 86 Зона расцепления В мм 6 6 8 8 8 наружный 0 D мм 80 80 100 100 100 0D, мм 19 19 31 31 31 0D, мм 32 32 50 50 50 Конус Морзе МК 1 2 2 3 4 943 Hoffmann Group 51 EDALMATIC
