Быстросменные резьбонарезные патроны для станков с реверсом Короткое исполнение, с упругой компенсацией несоответствия подачи шагу резьбы

Быстросменные резьбонарезные патроны для станков с реверсом Короткое исполнение, с упругой компенсацией несоответствия подачи шагу резьбы

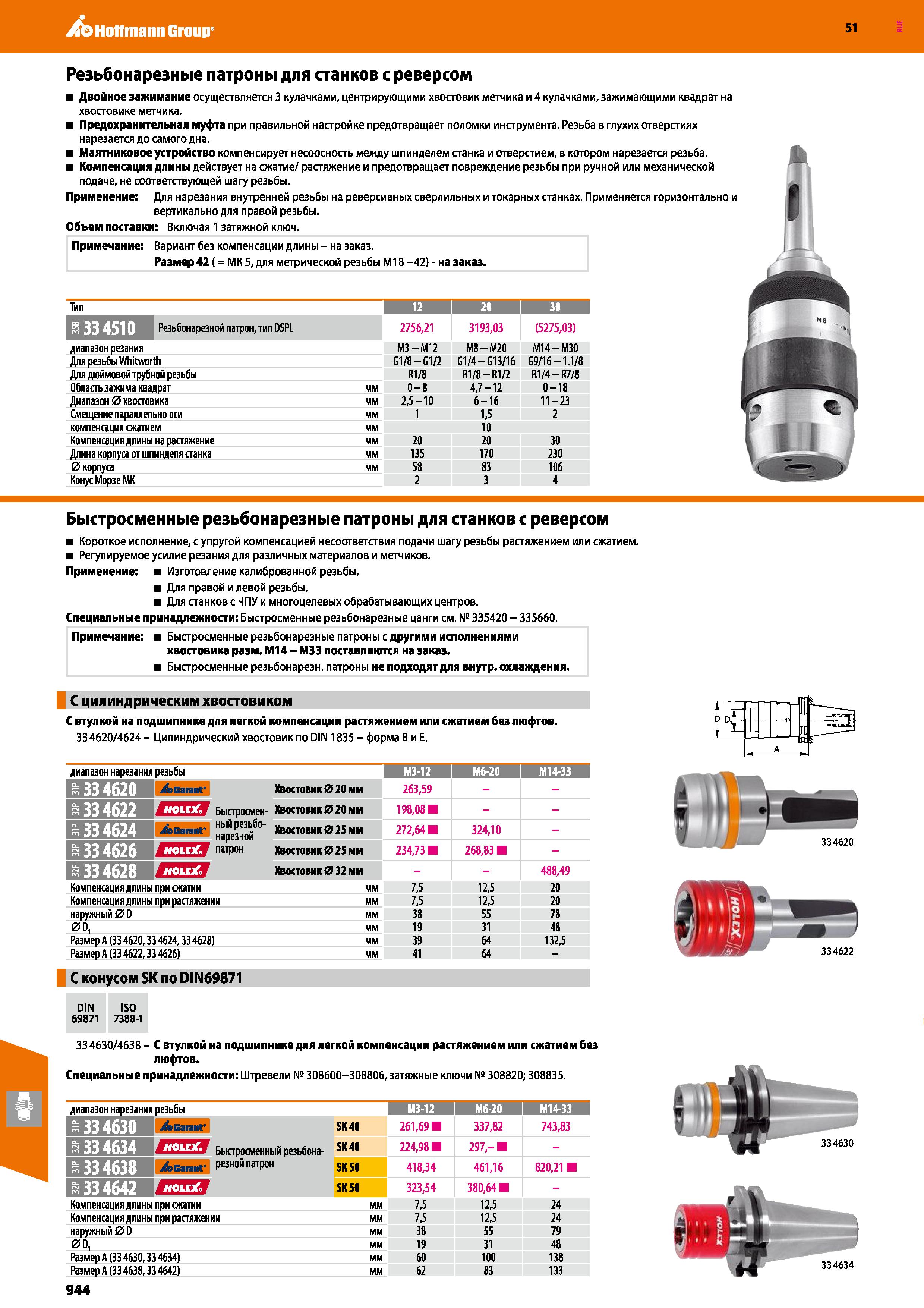

Быстросменные резьбонарезные патроны для станков с реверсом Короткое исполнение, с упругой компенсацией несоответствия подачи шагу резьбы _ растяжением или сжатием. Регулируемое усилие резания для различных материалов и метчиков. Применение Изготовление калиброванной резьбы. Для правой и левой резьбы. Для станков с ЧПУ и многоцелевых обрабатывающих центров. Специальные принадлежности: Быстросменные резьбонарезные цанги см. № 335420 - 335660. Примечание: Быстросменные резьбонарезные патроны с другими исполнениями хвостовика разм. М14 - МЗЗ поставляются на заказ. Быстросменные резьбонарезн. патроны не подходят для внутр. охлаждения. С цилиндрическим хвостовиком С втулкой на подшипнике для легкой компенсации растяжением или сжатием без люфтов. 334620/4624 - Цилиндрический хвостовик по DIN 1835 - форма В и Е. диапазон нарезания резьбы 1 МЗ-12 Мб-20 М14-33 BMW АваппГ Хвостовик 020 мм 263,59 й 33 4622 Хвостовик 020 мм 198,08 £ 33 4624 v ныйрезьбо-нарезной ШШЯ патрон Хвостовик 025 мм 272,64 324,10 - S 33 4626 Хвостовик 025 мм 234,73 268,83 - з 33 4628 Хвостовик 0 32 мм 488,49 Компенсация длины при сжатии мм 7,5 12,5 20 Компенсация длины при растяжении мм 7,5 12,5 20 наружный 0 D мм 38 55 78 0 D. мм 19 31 48 Размер А (33 4620,33 4624,33 4628) мм 39 64 132,5 Размер А (33 4622,33 4626) мм 41 64 - 334620 сом SK по DIN69871 DIN ISO 69871 7388-1 33 4630/4638 - С втулкой на подшипнике для легкой компенсации растяжением или сжатием без люфтов. Специальные принадлежности: Штревели № 308600-308806, затяжные ключи № 308820; 308835. диапазон нарезания резьбы МЗ-12 Мб-20 1 М14-33 1 £334630 j&Gannt' SK40 261,69 337,82 743,83 й 33 4634 SK40 224,98 297,- - £334638 jfoGrnm- ринои патрон SK50 418,34 461,16 820,21 S 33 4642 ШШЯ SK50 323,54 380,64 - Компенсация длины при сжатии мм 7,5 12,5 24 Компенсация длины при растяжении мм 7,5 12,5 24 наружный 0 D мм 38 55 79 0D. мм 19 31 48 Размер А (33 4630,33 4634) мм 60 100 138 Размер А (33 4638,33 4642) мм 62 83 133 334634 944 334622 Резьбонарезные патроны для станков с реверсом Двойное зажимание осуществляется 3 кулачками, центрирующими хвостовик метчика и 4 кулачками, зажимающими квадрат на хвостовике метчика. Предохранительная муфта при правильной настройке предотвращает поломки инструмента. Резьба в глухих отверстиях нарезается до самого дна. Маятниковое устройство компенсирует несоосность между шпинделем станка и отверстием, в котором нарезается резьба. Компенсация длины действует на сжатие/ растяжение и предотвращает повреждение резьбы при ручной или механической подаче, не соответствующей шагу резьбы. Применение Для нарезания внутренней резьбы на реверсивных сверлильных и токарных станках. Применяется горизонтально и вертикально для правой резьбы. Объем поставки: Включая 1 затяжной ключ. Примечание: Вариант без компенсации длины - на заказ. Размер 42 (= МК 5, для метрической резьбы М18 -42) - на заказ. Тип 1 12 I 20 30 I Резьбонарезной патрон, тип DSPL 2756,21 3193,03 (5275,03) диапазон резания МЗ-М12 М8-М20 М14-М30 Для резьбы Whitworth G1/8-G1/2 G1/4-G13/16 G9/16-1.1/8 Для дюймовой трубной резьбы R1/8 R1/8-R1/2 R1/4-R7/8 Область зажима квадрат мм 0-8 4,7-12 0-18 Диапазон 0 хвостовика мм 2,5-10 6-16 11-23 Смещение параллельно оси мм 1 1,5 2 компенсация сжатием мм 10 Компенсация длины на растяжение мм 20 20 30 Длина корпуса от шпинделя станка мм 135 170 230 0 корпуса мм 58 83 106 Конус Морзе МК 2 3 4
