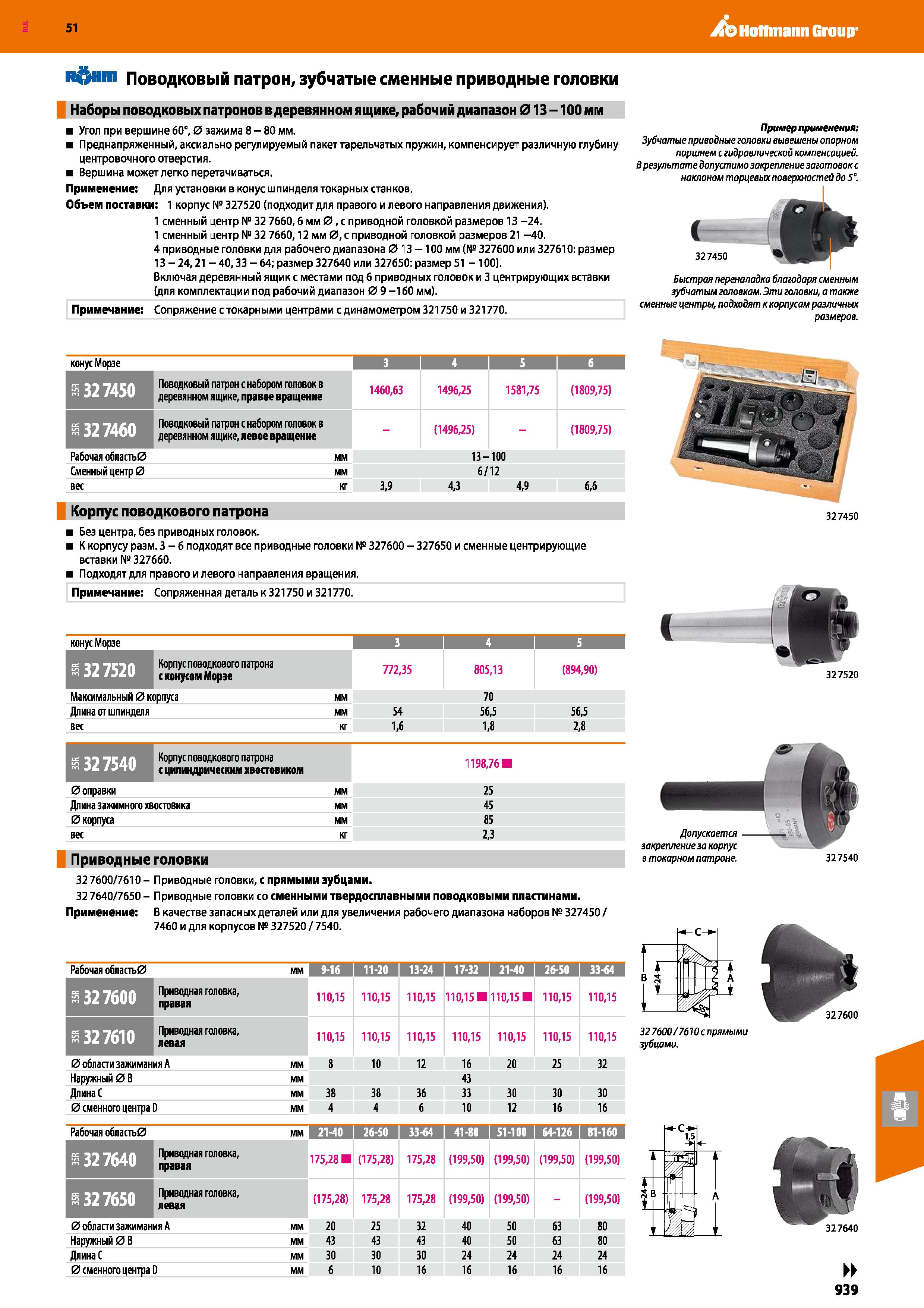

939 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.939

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 939 0939 Lab2u

Hoffmann Group 51 пЗнт Поводковый патрон, зубчатые сменные приводные головки Наборы поводковых патронов в деревянном ящике, рабочий диапазон 013 -100 мм Угол при вершине 60°, 0 зажима 8-80 мм. Преднапряженный, аксиально регулируемый пакет тарельчатых пружин, компенсирует различную глубину центровочного отверстия. Вершина может легко перетачиваться. Применение Для установки в конус шпинделя токарных станков. Объем поставки: 1 корпус № 327520 (подходит для правого и левого направления движения). 1 сменный центр № 32 7660,6 мм 0, с приводной головкой размеров 13 -24. 1 сменный центр № 32 7660,12мм 0, с приводной головкой размеров 21 -40. 4 приводные головки для рабочего диапазона 0 13 - 100 мм (№ 327600 или 327610: размер 13-24,21 -40,33-64; размер 327640 или 327650: размер 51 - 100). Включая деревянный ящик с местами под 6 приводных головок и 3 центрирующих вставки (для комплектации под рабочий диапазон 0 9 -160 мм). Примечание: Сопряжение с токарными центрами с динамометром 321750 и 321770. Пример применения: Зубчатые приводные головки вывешены опорном поршнем с гидравлической компенсацией. В результате допустимо закрепление заготовок с наклоном торцевых поверхностей до 5°. 1вк 327450 Быстрая переналадка благодаря сменным зубчатым головкам. Эти головки, а также сменные центры, подходят к корпусам различных размеров. конус Морзе 3 I 4 5 I б 5 327450 Поводковый патрон с набором головок в деревянном ящике, правое вращение 1460,63 1496,25 1581,75 (1809,75) з 32 7460 Поводковый патрон с набором головок в деревянном ящике, левое вращение - (1496,25) - (1809,75) Рабочая область0 мм 13- 100 Сменный центр 0 мм 6/12 вес кг 3,9 4,3 4,9 6,6 Ко, поводкового патрона Без центра, без приводных головок. К корпусу разм. 3-6 подходят все приводные головки № 327600 - 327650 и сменные центрирующие вставки № 327660. Подходят для правого и левого направления вращения. Примечание: Сопряженная деталь К321750 и 321770. конус Морзе 3 I 4 I 5 Корпус поводкового патрона с конусом Морзе 772,35 805,13 (894,90) Максимальный 0 корпуса мм 70 Длина от шпинделя мм 54 56,5 56,5 вес кг 1,6 1,8 2,8 Корпус поводкового патрона с цилиндрическим хвостовиком 1198,76 0 оправки мм 25 Длина зажимного хвостовика мм 45 0 корпуса мм 85 вес кг 2,3 Приводные головки 32 7600/7610 - Приводные головки, с прямыми зубцами. 32 7640/7650 - Приводные головки со сменными твердосплавными поводковыми пластинами. Применение В качестве запасных деталей или для увеличения рабочего диапазона наборов № 327450 / 7460 и для корпусов № 327520 / 7540. Рабочая областъ0 мм 9-16 I 11-20 I 13-24 I 17-32 I 21-40 I 26-50 I 33-64 I з 32 7600 Приводная головка, правая 110,15 110,15 110,15 110,15 110,15 110,15 110,15 й 32 7610 Приводная головка, левая 110,15 110,15 110,15 110,15 110,15 110,15 110,15 0 области зажимания А мм 8 10 12 16 20 25 32 Наружный 0 В мм 43 Длина С мм 38 38 36 33 30 30 30 0 сменного центра D мм 4 4 6 10 12 16 16 Рабочая область0 мм 21-40 I 26-50 I 33-64 I 41-80 ИШИЯИНШ Приводная головка, правая 175,28 (175,28) 175,28 (199,50) (199,50) (199,50) (199,50) 5 32 7640 32 7650 Приводная головка, левая (175,28) 175,28 175,28 (199,50) (199,50) - (199,50) 0 области зажимания А мм 20 25 32 40 50 63 80 Наружный 0 В мм 43 43 43 40 50 63 80 Длина С мм 30 30 30 24 24 24 24 0 сменного центра D мм 6 10 16 16 16 16 16 327450 32 7600/7610 с прямыми зубцами. нС Ч 327520 327640 939 Допускается закрепление за корпус в токарном патроне. 327540 327600
