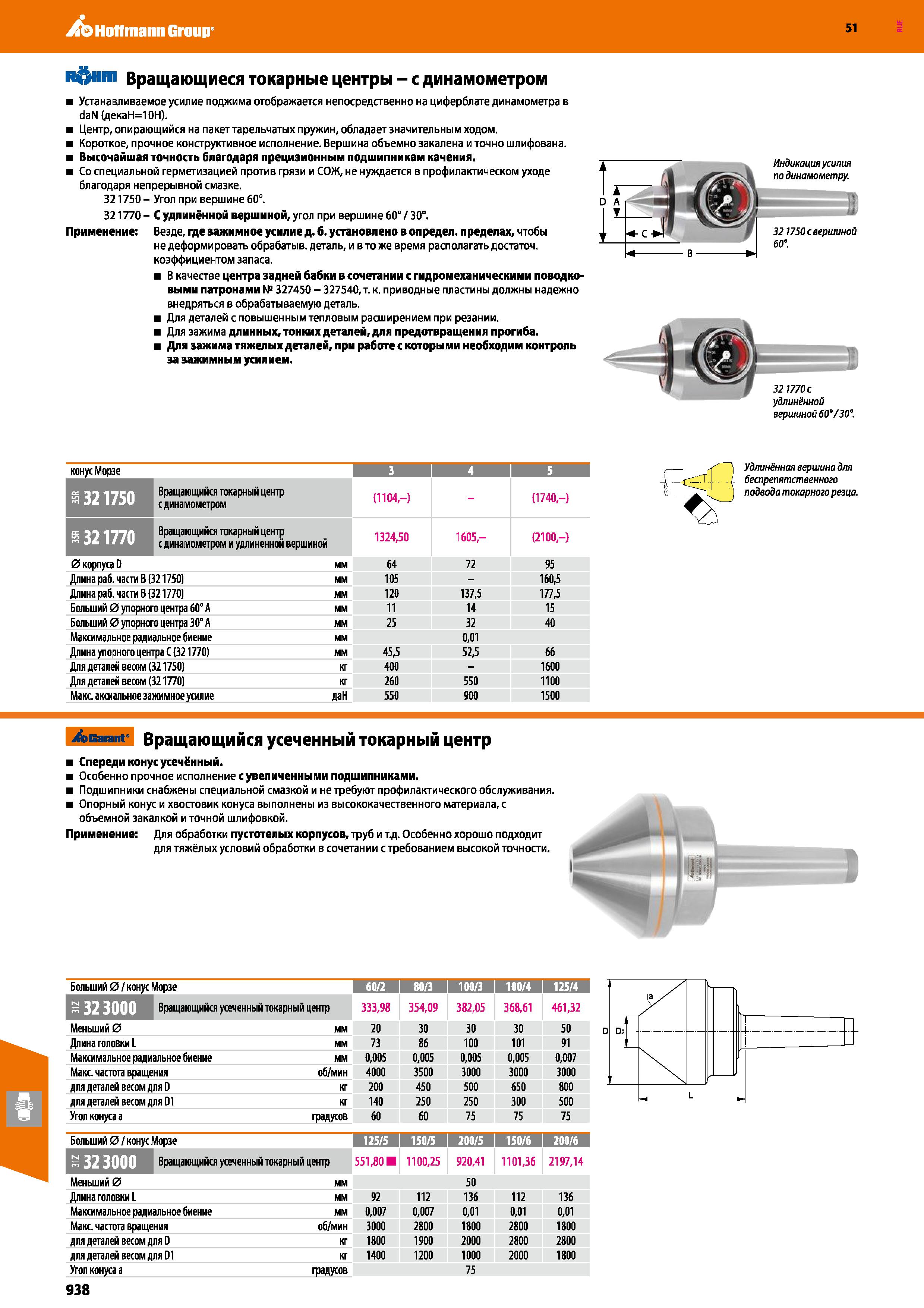

Hoffmann Group 51 п нт Вращающиеся токарные центры - с динамометром Устанавливаемое усилие поджима отображается непосредственно на циферблате динамометра в daN (декаН=10Н). Центр, опирающийся на пакет тарельчатых пружин, обладает значительным ходом. Короткое, прочное конструктивное исполнение. Вершина объемно закалена и точно шлифована. Высочайшая точность благодаря прецизионным подшипникам качения. Со специальной герметизацией против грязи и СОЖ, не нуждается в профилактическом уходе благодаря непрерывной смазке. 321750- Угол при вершине 60°. 321770 - С удлинённой вершиной, угол при вершине 60° / 30°. Применение Везде, где зажимное усилие д. б. установлено в определ. пределах, чтобы не деформировать обрабатыв, деталь, и в то же время располагать достаточ, коэффициентом запаса. В качестве центра задней бабки в сочетании с гидромеханическими поводковыми патронами № 327450 - 327540,т. к. приводные пластины должны надежно внедряться в обрабатываемую деталь. Для деталей с повышенным тепловым расширением при резании. Для зажима длинных, тонких деталей, для предотвращения прогиба. Для зажима тяжелых деталей, при работе с которыми необходим контроль за зажимным усилием. Индикация усилия по динамометру. конус Морзе Вращающийся токарный центр с динамометром Вращающийся токарный центр с динамометром и удлиненной вершиной 0 корпусаD Длина раб. части В (321750) Длина раб. части В (321770) Больший 0 упорного центра 60° А Больший 0 упорного центра 30° А Максимальное радиальное биение Длина упорного центра С (321770) Для деталей весом (321750) Для деталей весом (321770) Макс. аксиальное зажимное усилие 3 I 4 I 5 (1104,-) - (1740,-) 1324,50 1605,- (2100,-) мм 64 72 95 мм 105 - 160,5 мм 120 137,5 177,5 мм 11 14 15 мм 25 32 40 мм 0,01 мм 45,5 52,5 66 кг 400 - 1600 кг 260 550 1100 даН 550 900 1500 Удлинённая вершина для беспрепятственного подвода токарного резца. /авагапг Вращающийся усеченный токарный центр Спереди конус усечённый. Особенно прочное исполнение с увеличенными подшипниками. Подшипники снабжены специальной смазкой и не требуют профилактического обслуживания. Опорный конус и хвостовик конуса выполнены из высококачественного материала, с объемной закалкой и точной шлифовкой. Применение Для обработки пустотелых корпусов, труб и т.д. Особенно хорошо подходит для тяжёлых условий обработки в сочетании с требованием высокой точности. Больший 0 / конус Морзе I 60/2 I 80/3 I 100/3 I 100/4 I 125/4 i-jliyjillllU Вращающийся усеченный токарный центр 333,98 354,09 382,05 368,61 461,32 Меньший 0 мм 20 30 30 30 50 Длина головки L мм 73 86 100 101 91 Максимальное радиальное биение мм 0,005 0,005 0,005 0,005 0,007 Макс. частота вращения об/мин 4000 3500 3000 3000 3000 для деталей весом для D кг 200 450 500 650 800 для деталей весом для D1 кг 140 250 250 300 500 Угол конуса а градусов 60 60 75 75 75 Больший 0 / конус Морзе I 125/5 I 150/5 I 200/5 I 150/6 I 200/6 Вращающийся усеченный токарный центр 551,80 1100,25 920,41 1101,36 2197,14 Меньший 0 мм 50 Длина головки L мм 92 112 136 112 136 Максимальное радиальное биение мм 0,007 0,007 0,01 0,01 0,01 Макс. частота вращения об/мин 3000 2800 1800 2800 1800 для деталей весом для D кг 1800 1900 2000 2800 2800 для деталей весом для D1 кг 1400 1200 1000 2000 1800 Угол конуса а градусов 75 938 321770 с удлинённой вершиной 60°/30°.
