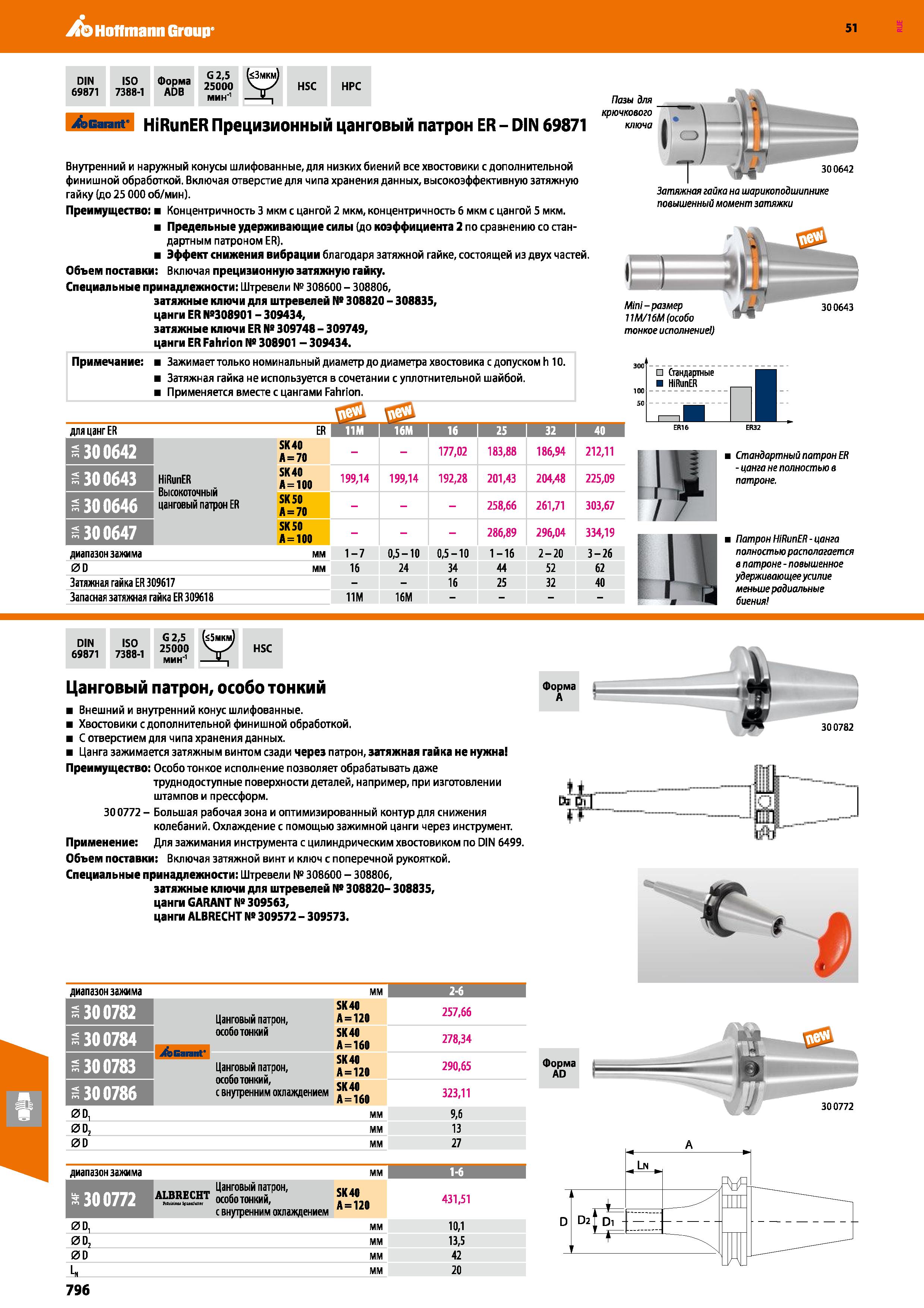

Hoffmann Group 51 DIN 69871 ISO 7388-1 Форма ADB G 2,5 25000 мин'1 ( 3мкм) HSC НРС 1 Garant HiRunER Прецизионный цанговый патрон ER - DIN 69871 Пазы для крючкового ключа Внутренний и наружный конусы шлифованные, для низких биений все хвостовики с дополнительной финишной обработкой. Включая отверстие для чипа хранения данных, высокоэффективную затяжную гайку (до 25 ООО об/мин). Преимущество; Концентричность 3 мкм с цангой 2 мкм, концентричность б мкм с цангой 5 мкм. Предельные удерживающие силы (до коэффициента 2 по сравнению со стандартным патроном ER). Эффект снижения вибрации благодаря затяжной гайке, состоящей из двух частей. Объем поставки: Включая прецизионную затяжную гайку. Специальные принадлежности: Штревели № 308600 - 308806, затяжные ключи для штревелей № 308820 - 308835, цанги ER №308901 - 309434, затяжные ключи ER № 309748 - 309749, цанги ER Fahrion № 308901 - 309434. Примечание: Зажимает только номинальный диаметр до диаметра хвостовика с допуском h 10. Затяжная гайка не используется в сочетании с уплотнительной шайбой. Применяется вместе с цангами Fahrion. для цанг ER ER 11М I 16М i 1 25 i 32 I 40 1 SK40 Д = 70 177,02 183,88 186,94 212,11 ; зо 0643 HiRunER SK40 А = 100 199,14 199,14 192,28 201,43 204,48 225,09 S300646 Высокоточный цанговый патрон ER SK50 А = 70 - 258,66 261,71 303,67 ; 30 0647 SK50 А = 100 - 286,89 296,04 334,19 диапазон зажима мм 1-7 0,5-10 0,5-10 1-16 2-20 3-26 0D мм 16 24 34 44 52 62 Затяжная гайка ER 309617 16 25 32 40 Запасная затяжная гайка ER 309618 11М 16М сз Т 300642 Затяжная гайка на шарикоподшипнике повышенный момент затяжки Стандартные HiRunER 'Ж i Стандартный патрон ER - цанга не полностью в патроне, I Патрон HiRunER - цанга полностью располагается в патроне - повышенное удерживающее усилие меньше радиальные биения.1 DIN 69871 ISO 7388-1 HSC Цанговый патрон, особо тонкий Форма А Внешний и внутренний конус шлифованные. Хвостовики с дополнительной финишной обработкой. С отверстием для чипа хранения данных. Цанга зажимается затяжным винтом сзади через патрон, затяжная гайка не нужна Преимущество: Особо тон кое исполнение позволяет обрабатывать даже труднодоступные поверхности деталей, например, при изготовлении штампов и прессформ. 300772 - Большая рабочая зона и оптимизированный контур для снижения колебаний. Охлаждение с помощью зажимной цанги через инструмент. Применение Для зажимания инструмента с цилиндрическим хвостовиком по DIN 6499. Объем поставки: Включая затяжной винт и ключ с поперечной рукояткой. Специальные принадлежности: Штревели № 308600 - 308806, затяжные ключи для штревелей № 308820- 308835, цанги GARANT № 309563, цанги ALBRECHT № 309572 - 309573. 300782 диапазон зажима 300782 300784 300783 300786 j&Garant‘ Цанговый патрон, особотонкий I Цанговый патрон, особо тонкий, SK40 А = 120 SK40 А = 160 SK40 А = 120 SK40 0D, 0О2 0D внутренним охлаждением Д = 1 ии ММ мм 257,66 278,34 290,65 323,11 9,6 13 27 Форма AD : 300772 диапазон зажима мм 1-6 1 Цанговый патрон, A“EST особотонкий, К 4 с внутренним охлаждением 431,51 0D, мм 10,1 0О2 мм 13,5 0D мм 42 К мм 20 796 Mini-размер 71М/16М (особо тонкое исполнение )
